Каталог запчастей HITACHI

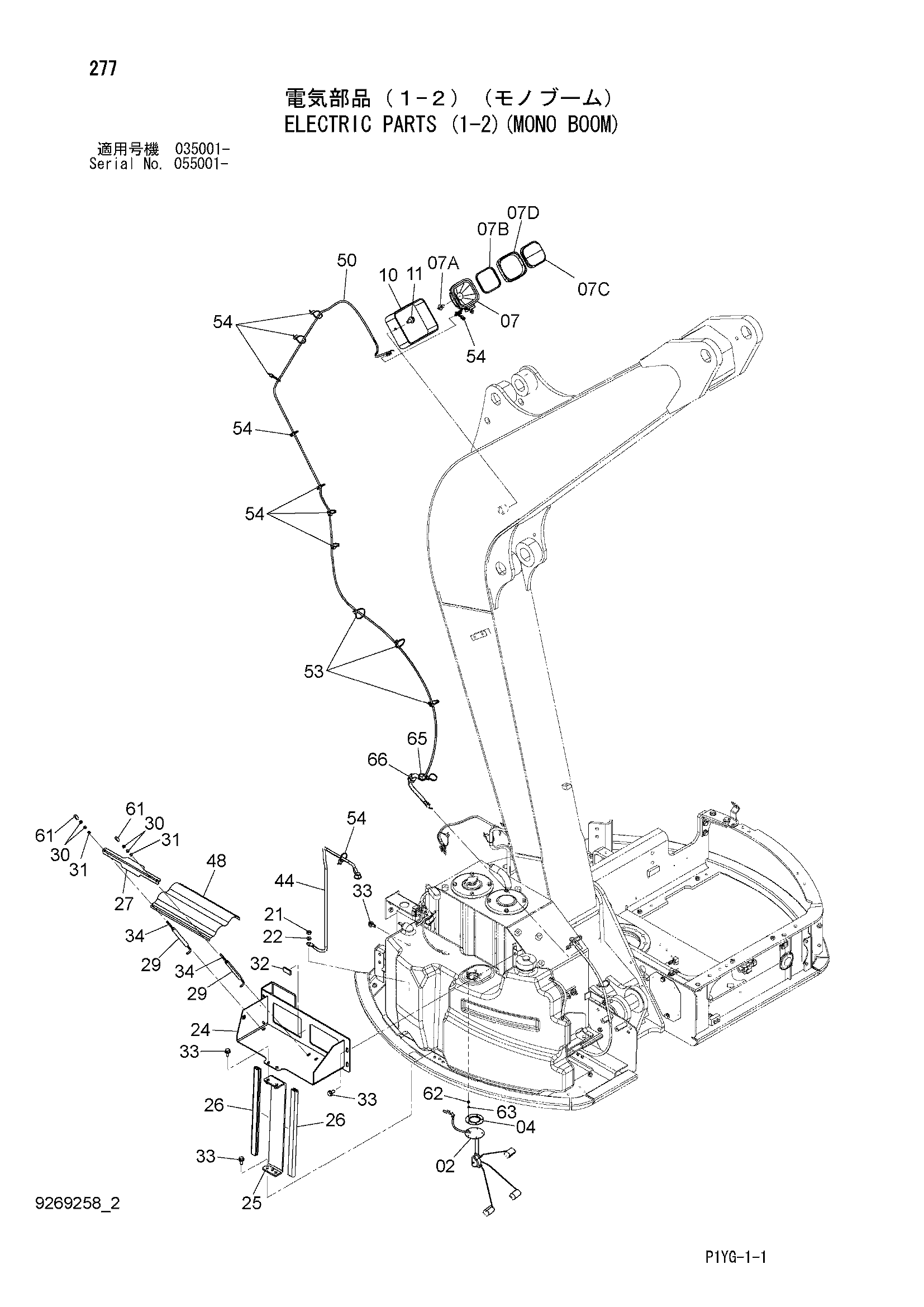

Электрооборудование (1-2)(моноблочный стрела) — HITACHI ZX55UR-3D
Заводская схема «Электрооборудование (1-2)(моноблочный стрела)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4642425 | Поплавок | 1 |
| 04 | 4376524 | Манжета | 1 |
| 07 | 4608379 | Фара | 1 |
| 07A | 4375215 | Лампа | 1 |
| 07B | 4428123 | Прокладка | 1 |
| 07C | 4634053 | Рассеиватель | 1 |
| 07D | 4634054 | Обод | 1 |
| 10 | 4457415 | Защитный кожух | 1 |
| 11 | J271225 | Болт с шайбой | 1 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 21 | J950010 | Гайка | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 24 | 7045688 | Кронштейн | 1 |
| 25 | 8095065 | Кронштейн | 1 |
| 26 | 4617494 | Резиновая прокладка | 2 |
| 27 | 4279716 | Кронштейн | 1 |
| 29 | 4289704 | Трубка | 2 |
| 30 | M500605 | Гайка | 4 |
| 31 | A590106 | Плоская шайба | 2 |
| 32 | 4418114 | Резиновая прокладка | 1 |
| 33 | J271025 | Болт с шайбой | 7 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4623695 | Болт | 2 |
| 44 | 4622892 | Трос | 1 |
| 48 | 4411944 | Крышка | 1 |
| 50 | 4660744 | Жгут проводов | 1 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 54 | 4055311 | Ленточный зажим | 9 |
| 61 | 4643088 | Колпачок | 2 |
| 62 | M500504 | Гайка | 5 |
| 63 | A590905 | Пружинная шайба | 5 |
| 65 | 4371049 | Ленточный зажим | 1 |
| 66 | 4646471 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
