Отвал трубопроводы (2)(PA) — HITACHI ZX55UR-3D

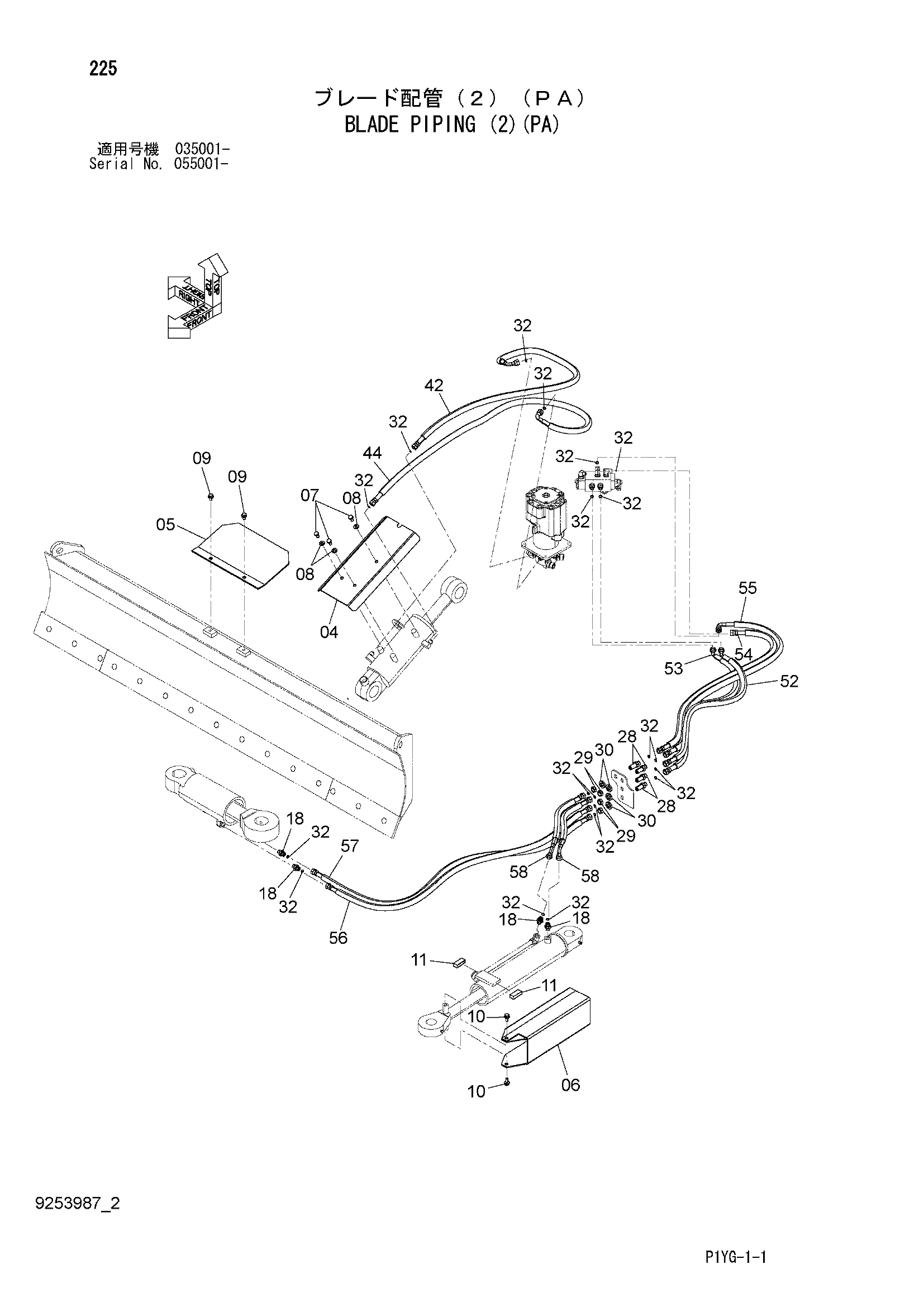

Заводская схема «Отвал трубопроводы (2)(PA)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3102096 | Крышка | 1 |
| 05 | 4641506 | Крышка | 1 |
| 06 | 8101821 | Крышка гидроцилиндр. | 1 |
| 07 | J921020 | Болт | 3 |
| 08 | J222010 | Шайба | 3 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4352044 | Резиновая прокладка | 2 |
| 18 | 4619554 | Адаптер | 4 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4644104 | Адаптер | 4 |
| 29 | 4644105 | Гайка | 4 |
| 30 | J257218 | Пружинная шайба | 4 |
| 32 | 4138928 | Уплотнительное кольцо | 20 |
| 42 | 4648016 | Шланг (E) | 1 |
| 44 | 4648017 | Шланг (F) | 1 |
| 52 | 4648024 | Шланг (A1) | 1 |
| 53 | 4648025 | Шланг (A2) | 1 |
| 54 | 4648026 | Шланг (B1) | 1 |
| 55 | 4648027 | Шланг (B2) | 1 |
| 56 | 4648028 | Шланг (A10) | 1 |
| 57 | 4648029 | Шланг (A20) | 1 |
| 58 | 4648030 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
