Пилотные гидролинии (ML)(5 порты)(гидравлический рычаг) — HITACHI ZX55UR-3D

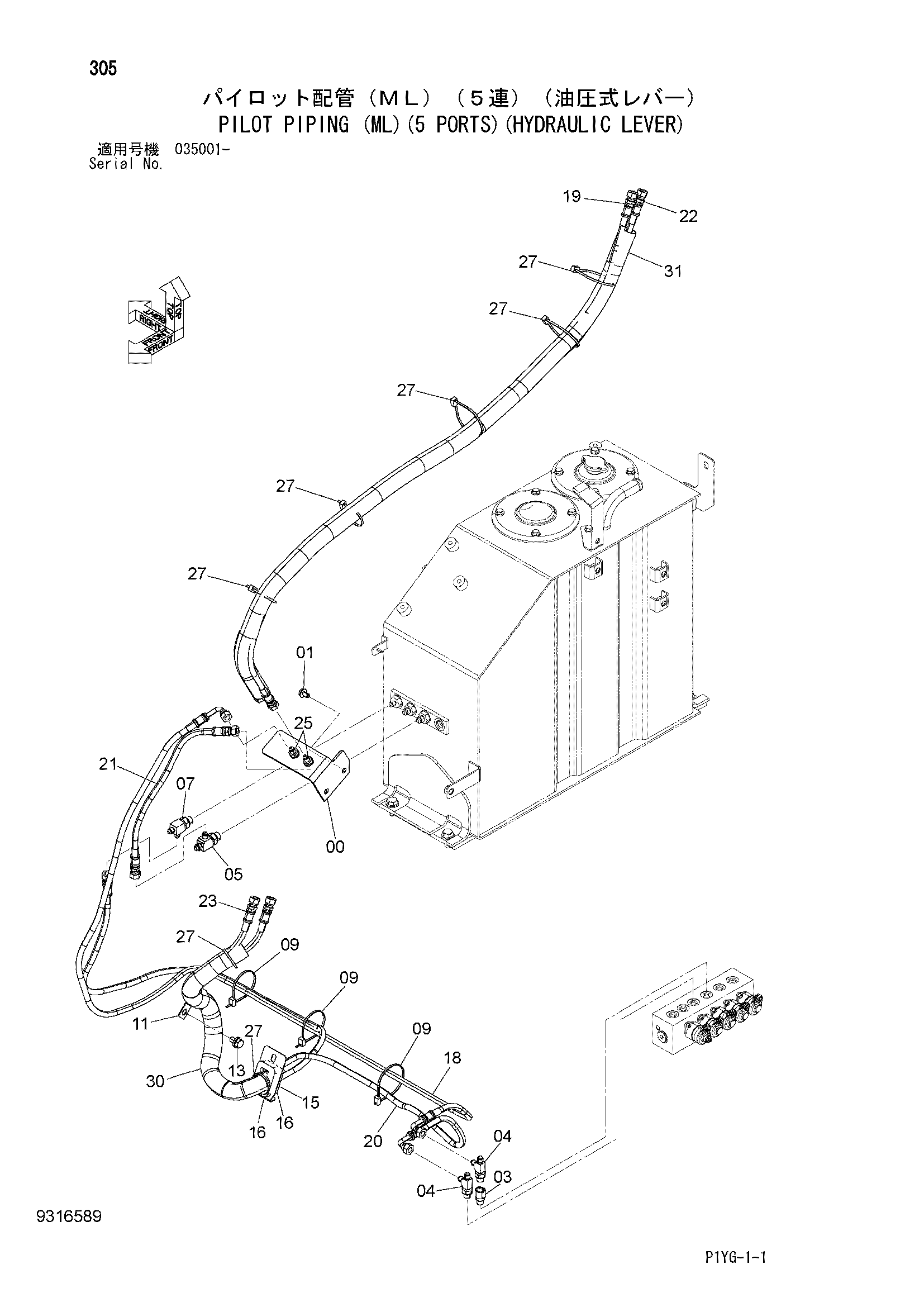

Заводская схема «Пилотные гидролинии (ML)(5 порты)(гидравлический рычаг)» для HITACHI ZX55UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106717 | Кронштейн | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4636623 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852422 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4208909 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4667624 | Унион S | 1 |
| 09 | 4055312 | Ленточный зажим | 3 |
| 11 | 4190282 | Зажим | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4645979 | Крышка | 1 |
| 16 | 4645980 | Резиновая прокладка | 2 |
| 18 | 4645974 | Шланг (AP1) | 1 |
| 19 | 4645969 | Шланг (AP2) | 1 |
| 20 | 4645975 | Шланг (BP1) | 1 |
| 21 | 4645971 | Шланг (TM1) | 1 |
| 22 | 4645972 | Шланг (TM2) | 1 |
| 23 | 4645973 | Шланг (TM3) | 1 |
| 25 | 4647502 | Угловой штуцер | 2 |
| 27 | 4055312 | Ленточный зажим | 7 |
| 30 | 4489560 | Защита шланга | 1 |
| 31 | 4629094 | Защита шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
