Гидроцилиндр стрелы (моноблочный стрела) — HITACHI ZX55UR-3

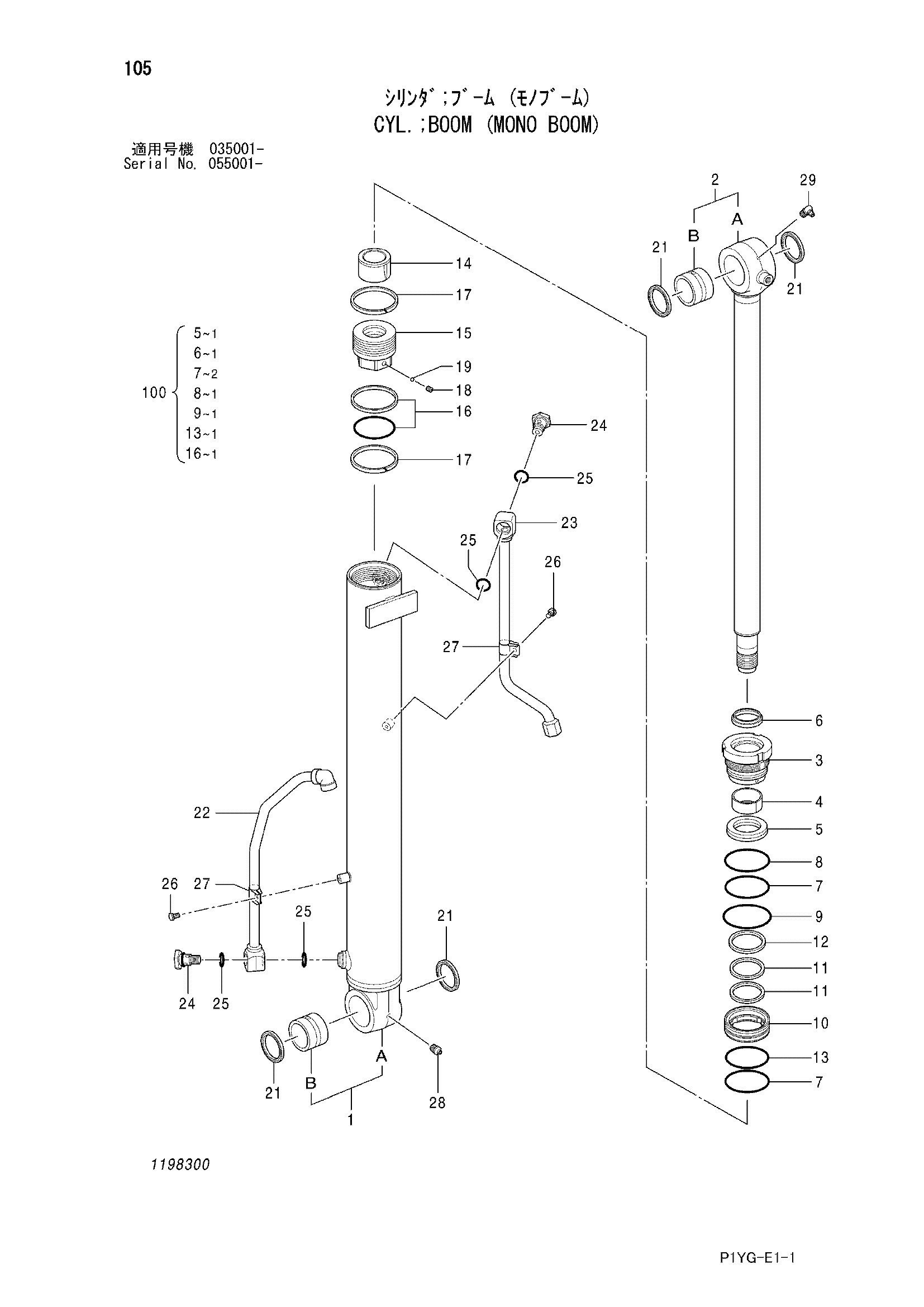

Заводская схема «Гидроцилиндр стрелы (моноблочный стрела)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4705096 | Гидроцилиндр стрелы | 1 | |
| 1 | 1198301 | Гидроцилиндр. трубка | 1 |
| 1B | 4356104 | Втулка | 1 |
| 2 | 1198302 | Шток поршня | 1 |
| 2B | 4356104 | Втулка | 1 |
| 3 | 0994203 | Головка гидроцилиндра | 1 |
| 4 | 0994204 | Втулка | 1 |
| 5 | 4154178 | U-образная манжета | 1 |
| 6 | 0444715 | Грязесъёмное кольцо | 1 |
| 7 | A810095 | Уплотнительное кольцо | 2 |
| 8 | 0894804 | Опорное кольцо | 1 |
| 9 | A810100 | Уплотнительное кольцо | 1 |
| 10 | 0994205 | Держатель | 1 |
| 11 | 0994206 | Уплотнение амортизатор | 2 |
| 12 | 0994207 | Втулка | 1 |
| 13 | 0254905 | Опорное кольцо | 1 |
| 14 | 0994208 | Амортизирующий подшипник | 1 |
| 15 | 0894805 | Поршень | 1 |
| 16 | 0240807 | Уплотнительное кольцо | 1 |
| 17 | 0686707 | Кольцо | 2 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Шарик | 1 |
| 21 | 4680327 | Пылезащитное уплотнение | 4 |
| 22 | 0994210 | Трубка | 1 |
| 23 | 1198303 | Трубка | 1 |
| 24 | 4480022 | Пробка | 2 |
| 25 | 4509182 | Уплотнительное кольцо | 4 |
| 26 | 0826816 | Болт | 2 |
| 27 | 4694711 | Держатель | 2 |
| 28 | 1198304 | Пресс-маслёнка | 1 |
| 29 | 1198305 | Пресс-маслёнка | 1 |
| 100 | 4652378 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
