Отвал рычаг (2)(электрический рычаг) — HITACHI ZX55UR-3

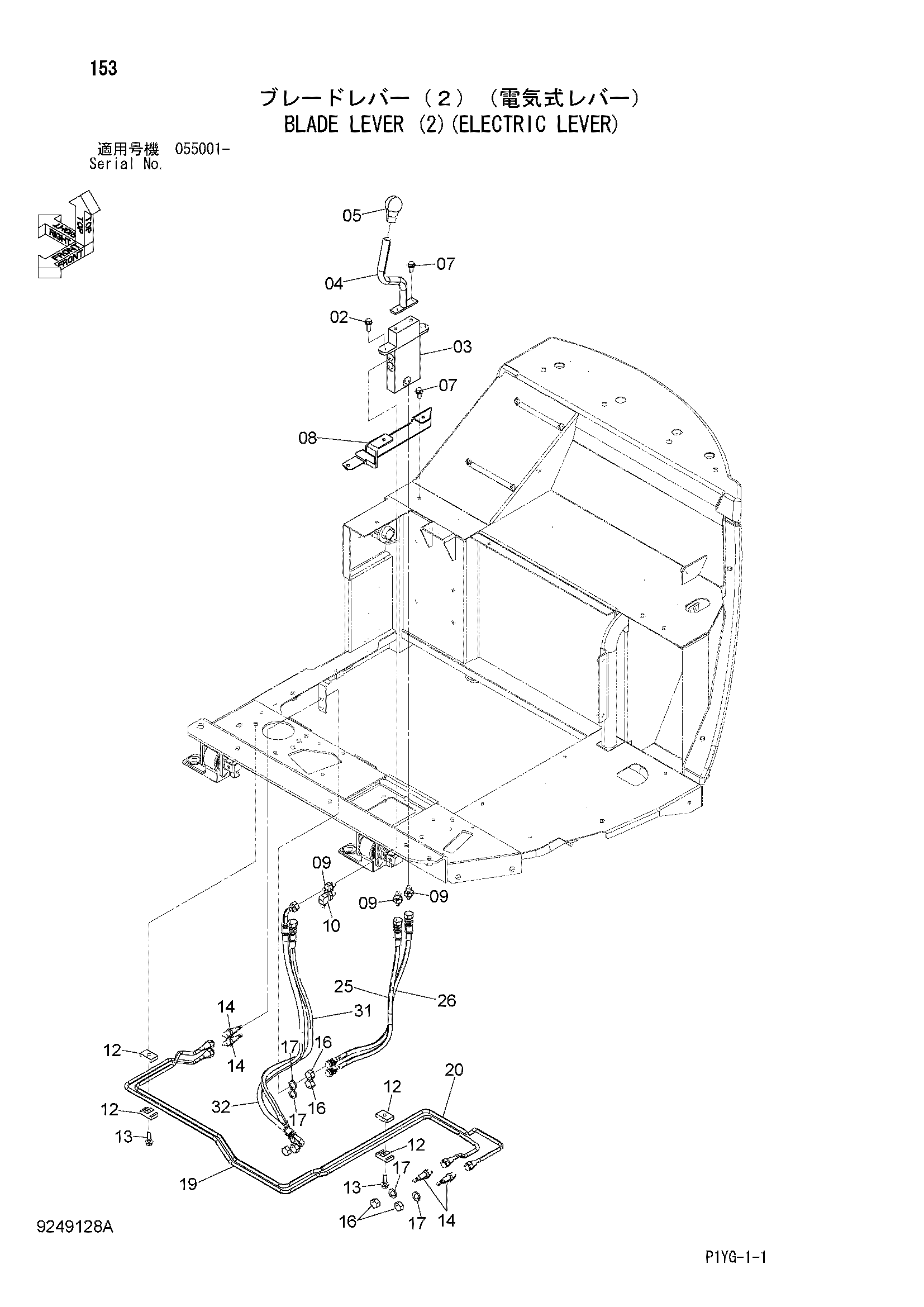

Заводская схема «Отвал рычаг (2)(электрический рычаг)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4647218 | Пилотный клапан | 1 |
| 04 | 8093730 | Рычаг | 1 |
| 05 | 4399121 | Рукоятка | 1 |
| 07 | J260820 | Болт с шайбой | 4 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 8093731 | Кронштейн | 1 |
| 09 | A852122 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9735306 | Хомут | 4 |
| 13 | J260830 | Болт с шайбой | 2 |
| 13A | J900830 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4640629 | Адаптер | 4 |
| 16 | J950012 | Гайка | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 19 | 3101219 | Трубка | 1 |
| 20 | 3101220 | Трубка | 1 |
| 25 | 4643833 | Шланг (X1) | 1 |
| 26 | 4643834 | Шланг (X2) | 1 |
| 31 | 4670055 | Пластиковый шланг (XP) | 1 |
| 32 | 4670056 | Пластиковый шланг (XT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
