Пилотные гидролинии (1-2)(электрический рычаг) — HITACHI ZX55UR-3

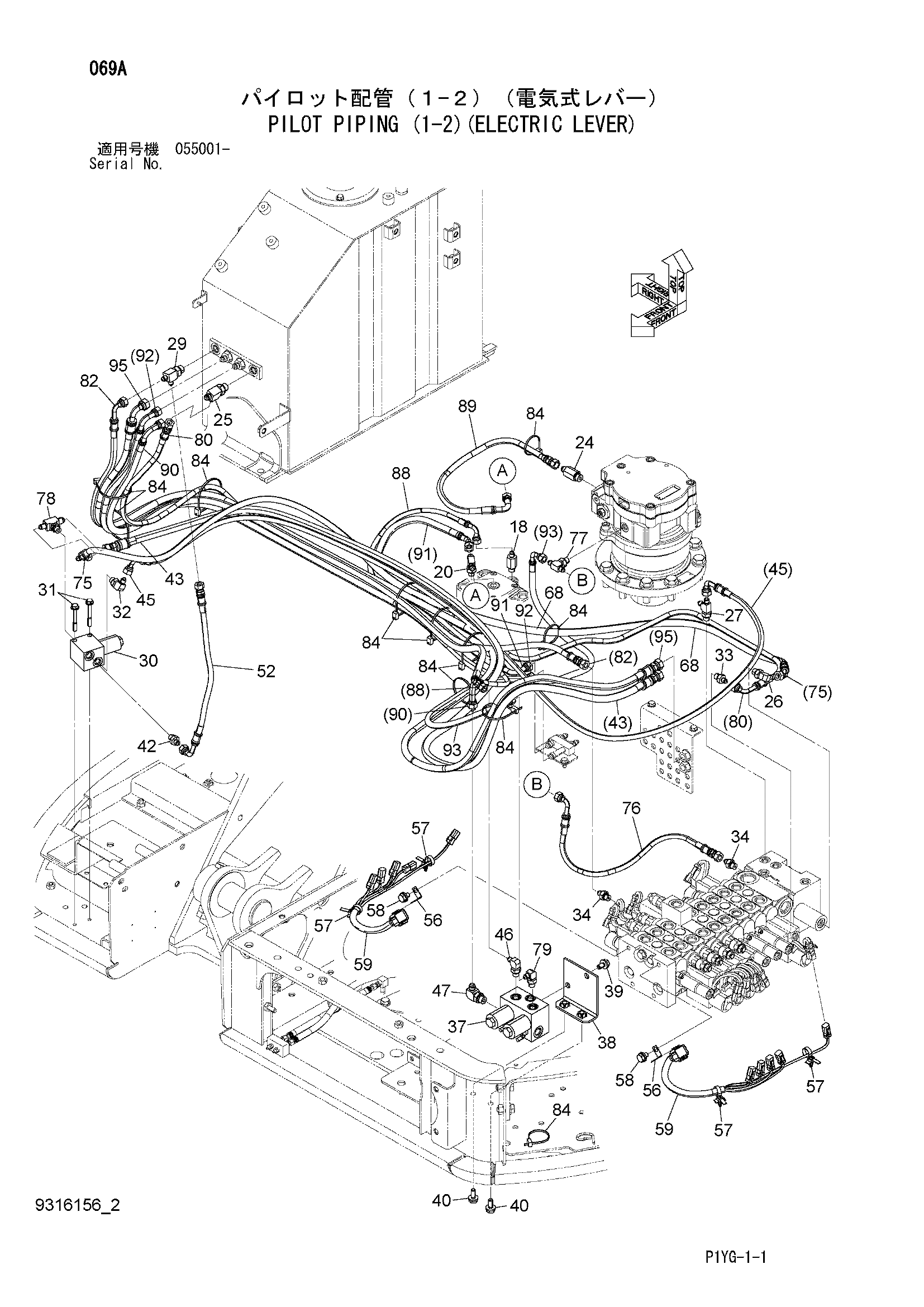

Заводская схема «Пилотные гидролинии (1-2)(электрический рычаг)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4270517 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852523 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4276965 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4208909 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852422 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852432 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4614657 | Электромагнитный клапан | 1 |
| 31 | J260865 | Болт с шайбой | 2 |
| 31A | J900865 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852122 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4607613 | Электромагнитный клапан | 1 |
| 38 | 9760775 | Кронштейн | 1 |
| 39 | J271020 | Болт с шайбой | 2 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | A852122 | Адаптер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4715872 | Шланг (1SA) | 1 |
| 45 | 4715873 | Шланг (1SP) | 1 |
| 46 | A852322 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4645967 | Шланг (1ST) | 1 |
| 56 | 4645953 | Кронштейн | 2 |
| 57 | 4641521 | Зажим | 4 |
| 58 | J271016 | Болт с шайбой | 2 |
| 58A | J901016 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 3106748 | Жгут проводов | 2 |
| 68 | 4327293 | Защитный кожух | 2 |
| 75 | 4658901 | Шланг (P2) | 1 |
| 76 | 4643814 | Шланг (P6) | 1 |
| 77 | A852522 | Тройник | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4226388 | Тройник | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | A852322 | Угловой штуцер | 1 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4645978 | Шланг (D6) | 1 |
| 82 | 4643824 | Шланг (D3) | 1 |
| 84 | 4055312 | Ленточный зажим | 11 |
| 88 | 4670061 | Пластиковый шланг (VV) | 1 |
| 89 | 4670062 | Пластиковый шланг (D4) | 1 |
| 90 | 4670063 | Пластиковый шланг (D2) | 1 |
| 91 | 4670064 | Пластиковый шланг (D5) | 1 |
| 92 | 4670065 | Пластиковый шланг (MT) | 1 |
| 93 | 4670073 | Пластиковый шланг (PB) | 1 |
| 95 | 4677170 | Шланг (FT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
