Пилотные гидролинии (1-2)(гидравлический рычаг) — HITACHI ZX55UR-3

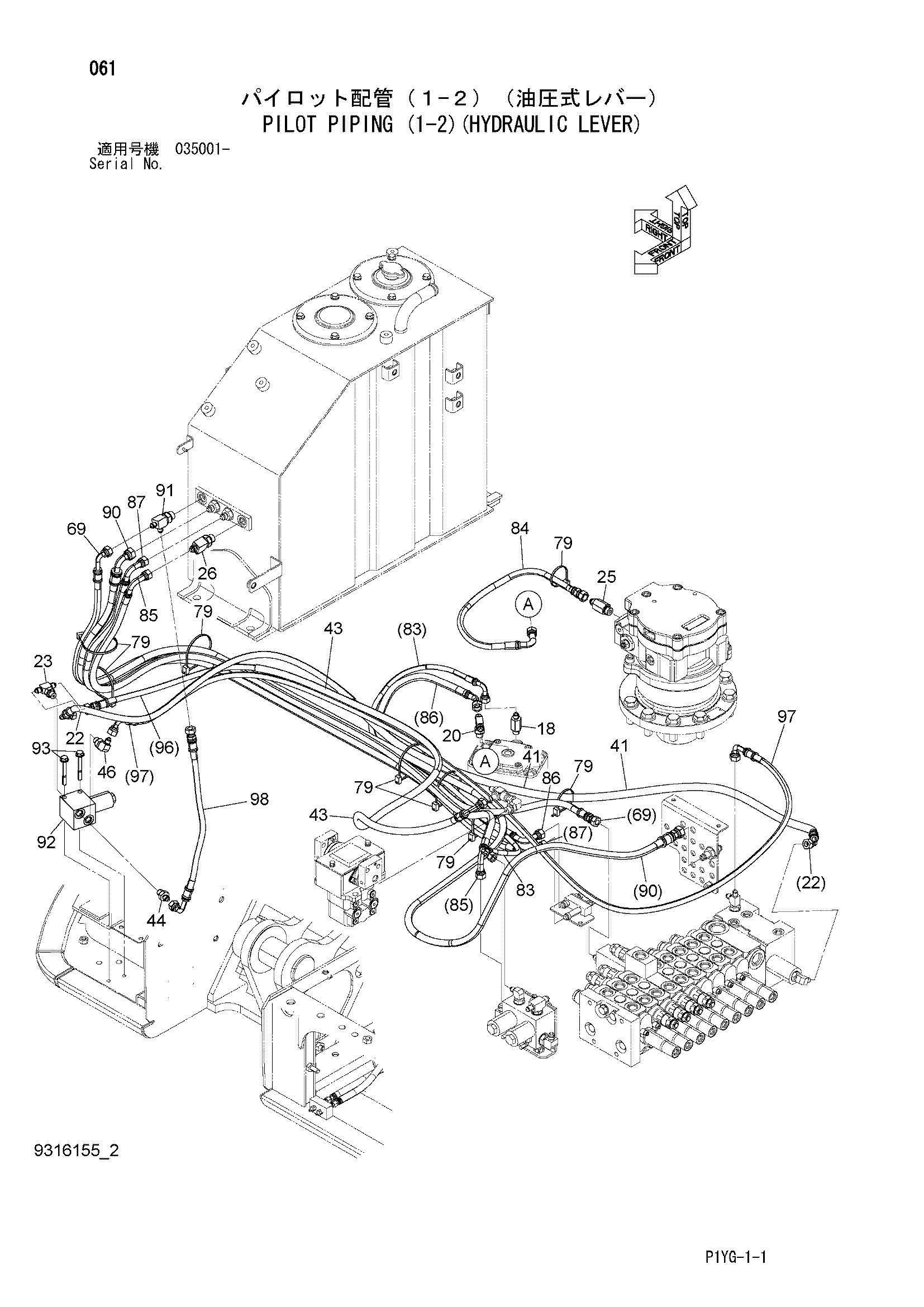

Заводская схема «Пилотные гидролинии (1-2)(гидравлический рычаг)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4270517 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852523 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4658901 | Шланг (P2) | 1 |
| 23 | A852522 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4276965 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4208909 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4327293 | Защитный кожух | 2 |
| 43 | 4327293 | Защитный кожух | 2 |
| 44 | A852122 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852322 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4643824 | Шланг (D3) | 1 |
| 79 | 4055312 | Ленточный зажим | 8 |
| 83 | 4670061 | Пластиковый шланг (VV) | 1 |
| 84 | 4670062 | Пластиковый шланг (D4) | 1 |
| 85 | 4670063 | Пластиковый шланг (D2) | 1 |
| 86 | 4670064 | Пластиковый шланг (D5) | 1 |
| 87 | 4670065 | Пластиковый шланг (MT) | 1 |
| 90 | 4677170 | Шланг (FT) | 1 |
| 91 | A852432 | Тройник | 1 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 92 | 4614657 | Электромагнитный клапан | 1 |
| 93 | J260865 | Болт с шайбой | 2 |
| 93A | J900865 | Болт | 1 |
| 93B | A590108 | Плоская шайба | 1 |
| 96 | 4715867 замена: 4670061 | Шланг (1SA) | 1 |
| 97 | 4715873 замена: 4670061 | Шланг (1SP) | 1 |
| 98 | 4645967 замена: 4670061 | Шланг (1ST) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
