Гидроцилиндр отвала — HITACHI ZX55UR-3

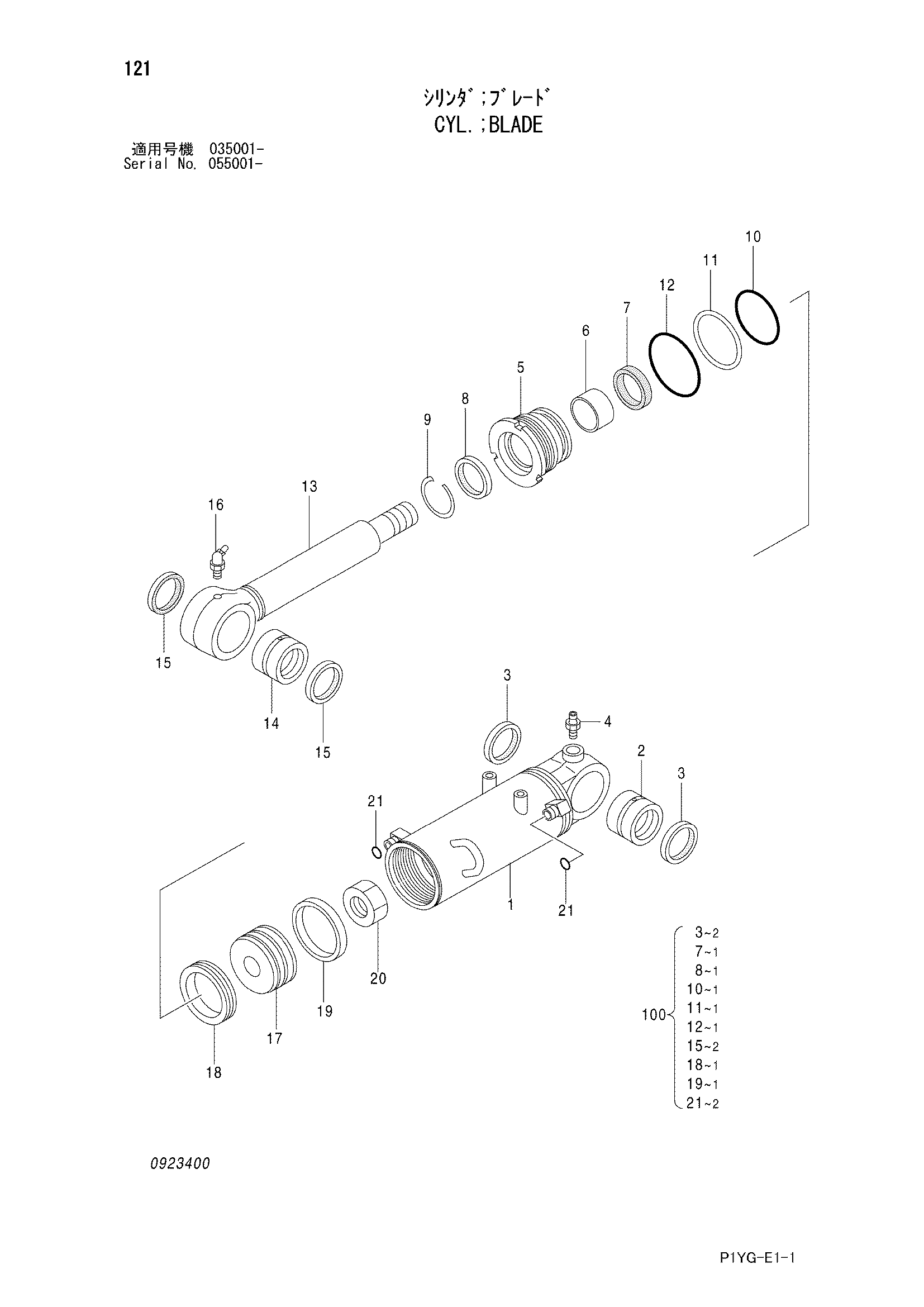

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4618628 | Гидроцилиндр. отвал | 1 | |
| 1 | 0923401 | Гидроцилиндр | 1 |
| 2 | 0923402 | Втулка | 1 |
| 3 | 0923403 | Пылезащитное уплотнение | 2 |
| 4 | 0920505 | Штуцер | 1 |
| 5 | 0923404 | Головка гидроцилиндр | 1 |
| 6 | 0923405 | Втулка | 1 |
| 7 | 0923406 | Манжета шток | 1 |
| 8 | 0923407 | Пылезащитное уплотнение | 1 |
| 9 | 0923408 | Стопорное кольцо | 1 |
| 10 | 0923409 | Уплотнительное кольцо | 1 |
| 11 | 0923410 | Опорное кольцо | 1 |
| 12 | 0923411 | Уплотнительное кольцо | 1 |
| 13 | 0923412 | Шток поршня | 1 |
| 14 | 0923402 | Втулка | 1 |
| 15 | 0923403 | Пылезащитное уплотнение | 2 |
| 16 | 0920507 | Штуцер | 1 |
| 17 | 0923413 | Поршень | 1 |
| 18 | 0923414 | Поршневое кольцо | 1 |
| 19 | 0923415 | Износостойкое кольцо | 1 |
| 20 | 0923416 | Гайка | 1 |
| 21 | 0923417 | Уплотнительное кольцо | 2 |
| 100 | 4622067 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
