Электрооборудование (1-1) — HITACHI ZX55UR-3

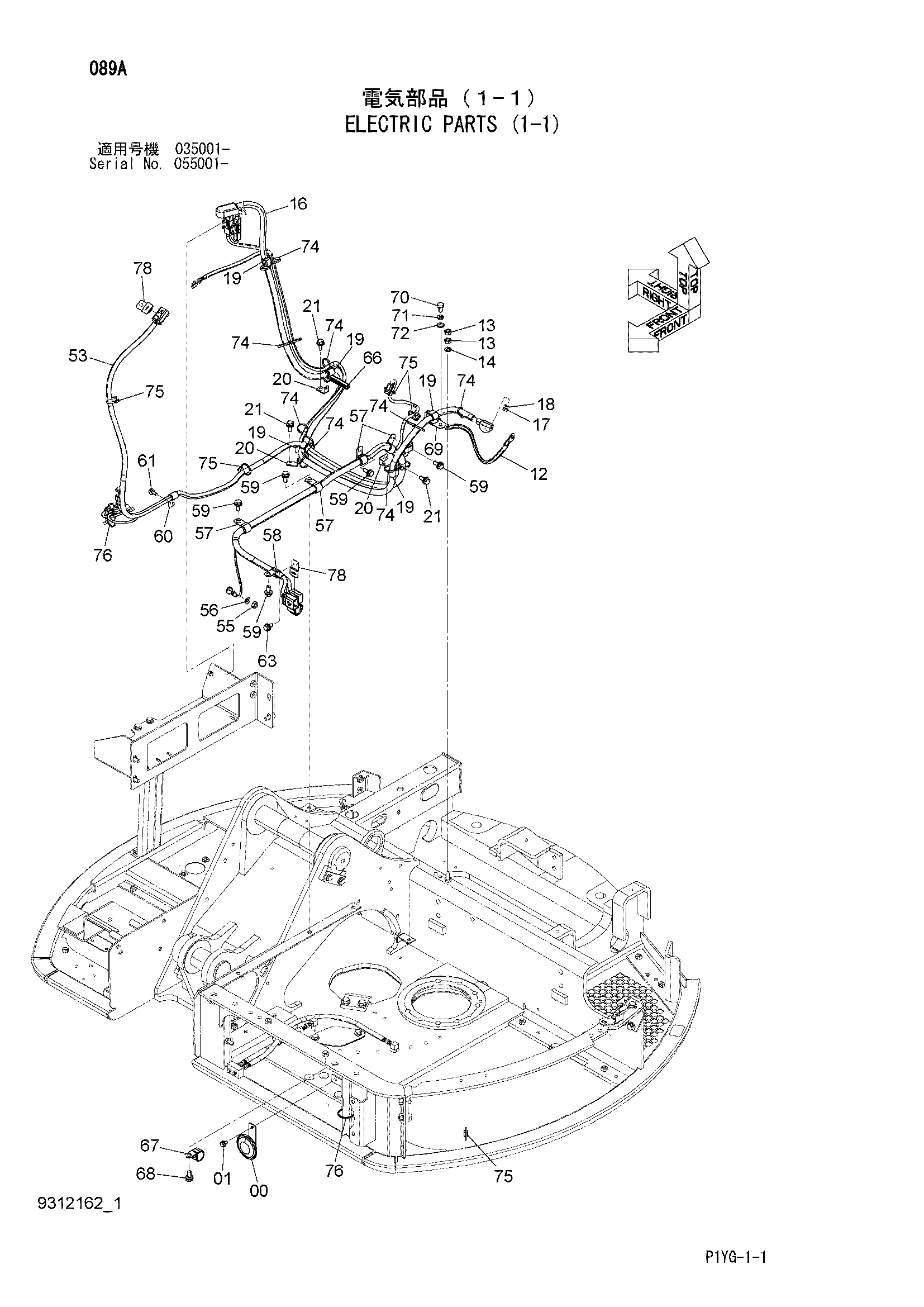

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 12 | 4666690 | Жгут проводов | 1 |
| 13 | J950010 | Гайка | 2 |
| 14 | A590910 | Пружинная шайба | 1 |
| 16 | 4622893 | Трос | 1 |
| 17 | M500807 | Гайка | 1 |
| 18 | A590908 | Пружинная шайба | 1 |
| 19 | 4686459 | Хомут | 5 |
| 20 | 4687871 | Кронштейн | 3 |
| 21 | J271025 | Болт с шайбой | 3 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 53 | 2058872 | Жгут проводов | 1 |
| 55 | J950010 | Гайка | 1 |
| 56 | A590910 | Пружинная шайба | 1 |
| 57 | 4190274 | Зажим | 4 |
| 58 | 4190273 | Зажим | 1 |
| 59 | J271025 | Болт с шайбой | 5 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 4190275 | Зажим | 1 |
| 61 | J260820 | Болт с шайбой | 1 |
| 61A | J900820 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 63 | J271020 | Болт с шайбой | 1 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 66 | 4392474 | Амортизатор | 1 |
| 67 | 4192035 | Зажим | 1 |
| 68 | J271025 | Болт с шайбой | 1 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | 3114047 | Кронштейн | 1 |
| 70 | J901020 | Болт | 1 |
| 71 | A590910 | Пружинная шайба | 1 |
| 72 | A590110 | Плоская шайба | 1 |
| 74 | 4371049 | Ленточный зажим | 8 |
| 75 | 4055311 | Ленточный зажим | 5 |
| 76 | 4055312 | Ленточный зажим | 2 |
| 78 | 4610592 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
