Дополнительный трубопроводы (моноблочный стрела) — HITACHI ZX55UR-3

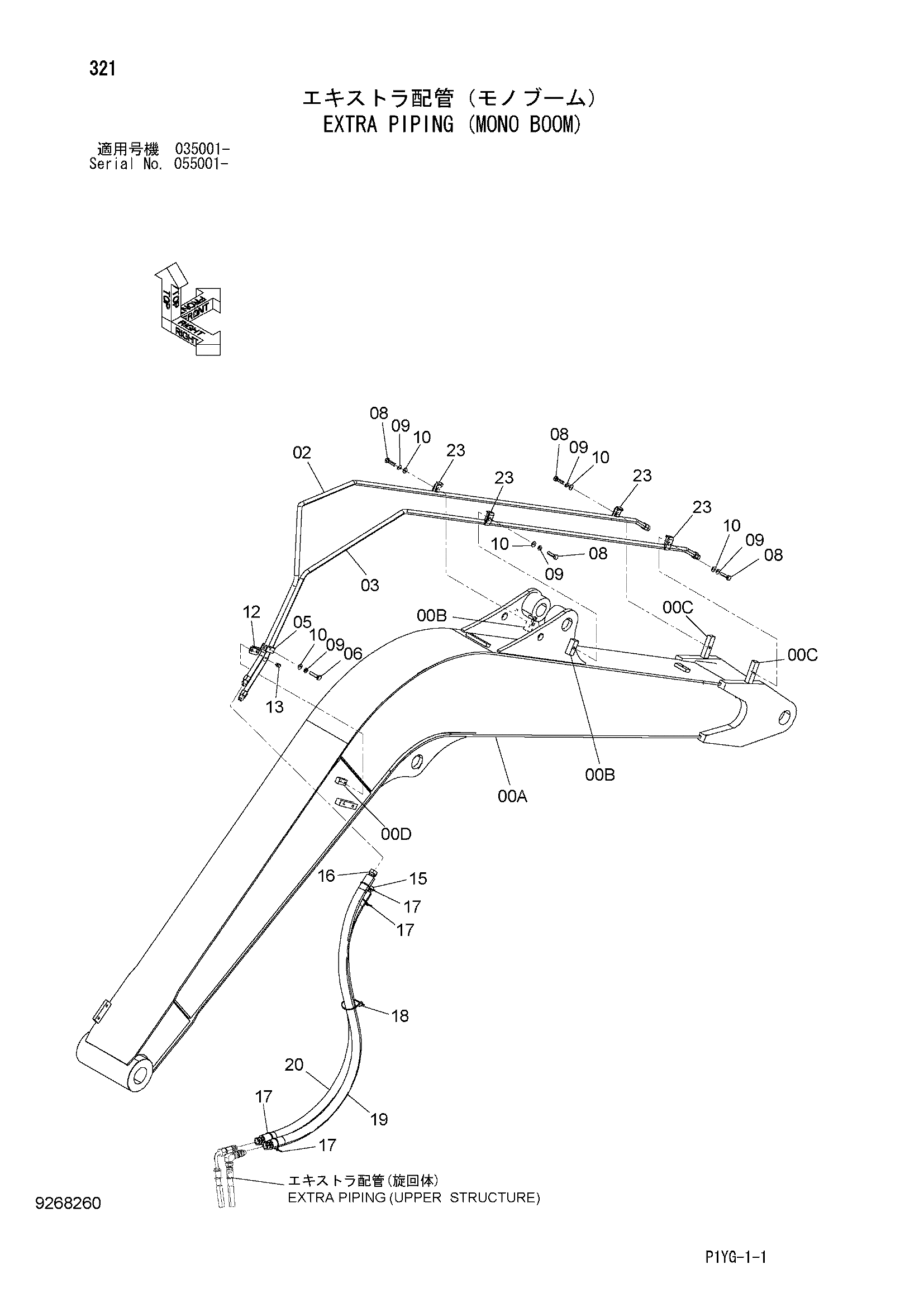

Заводская схема «Дополнительный трубопроводы (моноблочный стрела)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5010971 | Стрела | 1 |
| 00B | 4392160 | Седло винта | 2 |
| 00C | 4615707 | Седло винта | 2 |
| 00D | 4616252 | Седло винта | 1 |
| 02 | 8106521 | Трубка | 1 |
| 03 | 8106522 | Трубка | 1 |
| 05 | 4633950 | Хомут трубки | 1 |
| 06 | J901045 | Болт | 1 |
| 08 | J901040 | Болт | 4 |
| 09 | A590910 | Пружинная шайба | 5 |
| 10 | A590110 | Плоская шайба | 5 |
| 12 | 9763685 | Кронштейн | 1 |
| 13 | J260816 | Болт с шайбой | 2 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4643866 | Шланг (ER) | 1 |
| 16 | 4643867 | Шланг (EL) | 1 |
| 17 | 4326365 | Ленточный зажим | 4 |
| 18 | 4055312 | Ленточный зажим | 1 |
| 19 | 4627091 | Защита шланга | 1 |
| 20 | 4629094 | Защита шланга | 1 |
| 23 | 4190124 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
