Кондиционер (1-1) — HITACHI ZX55UR-3

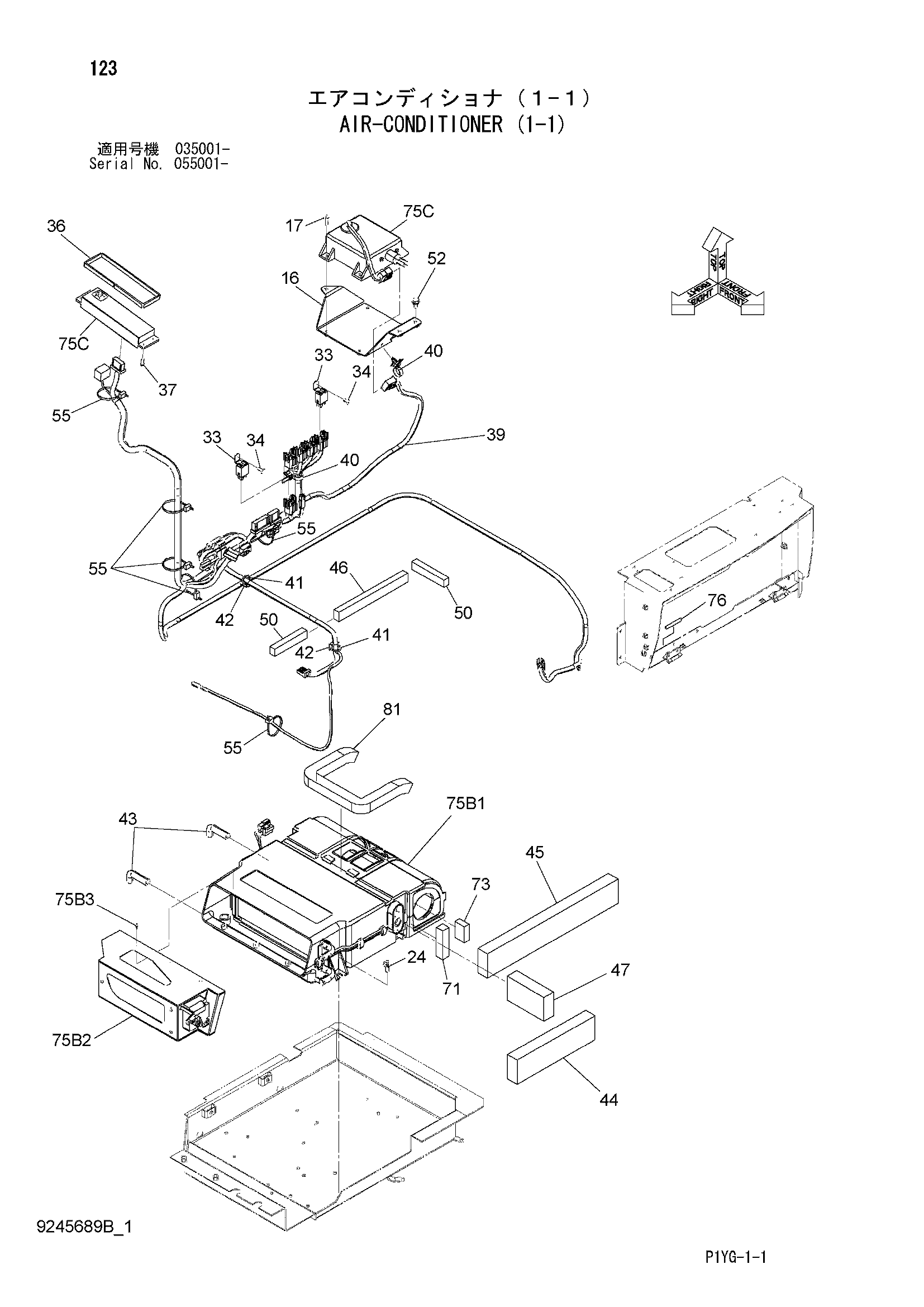

Заводская схема «Кондиционер (1-1)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 8097485 | Кронштейн | 1 |
| 17 | J460620 | Винт с шайбой | 4 |
| 23 | J460620 | Винт с шайбой | 2 |
| 24 | J460820 | Винт с шайбой | 2 |
| 33 | 4607115 | Реле | 5 |
| 34 | J680616 | Винт с шайбой | 5 |
| 36 | 4627748 | Резиновая прокладка | 1 |
| 37 | J680516 | Винт с шайбой | 4 |
| 40 | 4254600 | Зажим | 2 |
| 41 | 4326365 | Ленточный зажим | 2 |
| 42 | 4289709 | Опора | 2 |
| 44 | 4627380 | Резиновая прокладка | 1 |
| 45 | 4627381 | Резиновая прокладка | 1 |
| 46 | 4627382 | Резиновая прокладка | 1 |
| 47 | 4627384 | Резиновая прокладка | 1 |
| 50 | 4627387 | Резиновая прокладка | 2 |
| 52 | J260816 | Болт с шайбой | 3 |
| 52A | J900816 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 55 | 4055312 | Ленточный зажим | 6 |
| 71 | 4638300 | Резиновая прокладка | 1 |
| 73 | 4638598 | Резиновая прокладка | 1 |
| 75 | 9252080 | Кондиционер | 1 |
| 75A | 4681349 | Контроллер | 1 |
| 75B | 4690162 | Блок аиркон | 1 |
| 75B1 | 4617113 | Блок аиркон | 1 |
| 75B2 | 4687894 | Воздуховод радиатор | 1 |
| 75B3 | 4627656 | Самонарезающий винт | 6 |
| 75C | 4690163 | Клапан | 1 |
| 76 | 4414024 | Амортизатор | 1 |
| 77 | 1035027 | Жгут проводов | 1 |
| 81 | 4706878 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
