Сиденье базовый — HITACHI ZX55UR-3

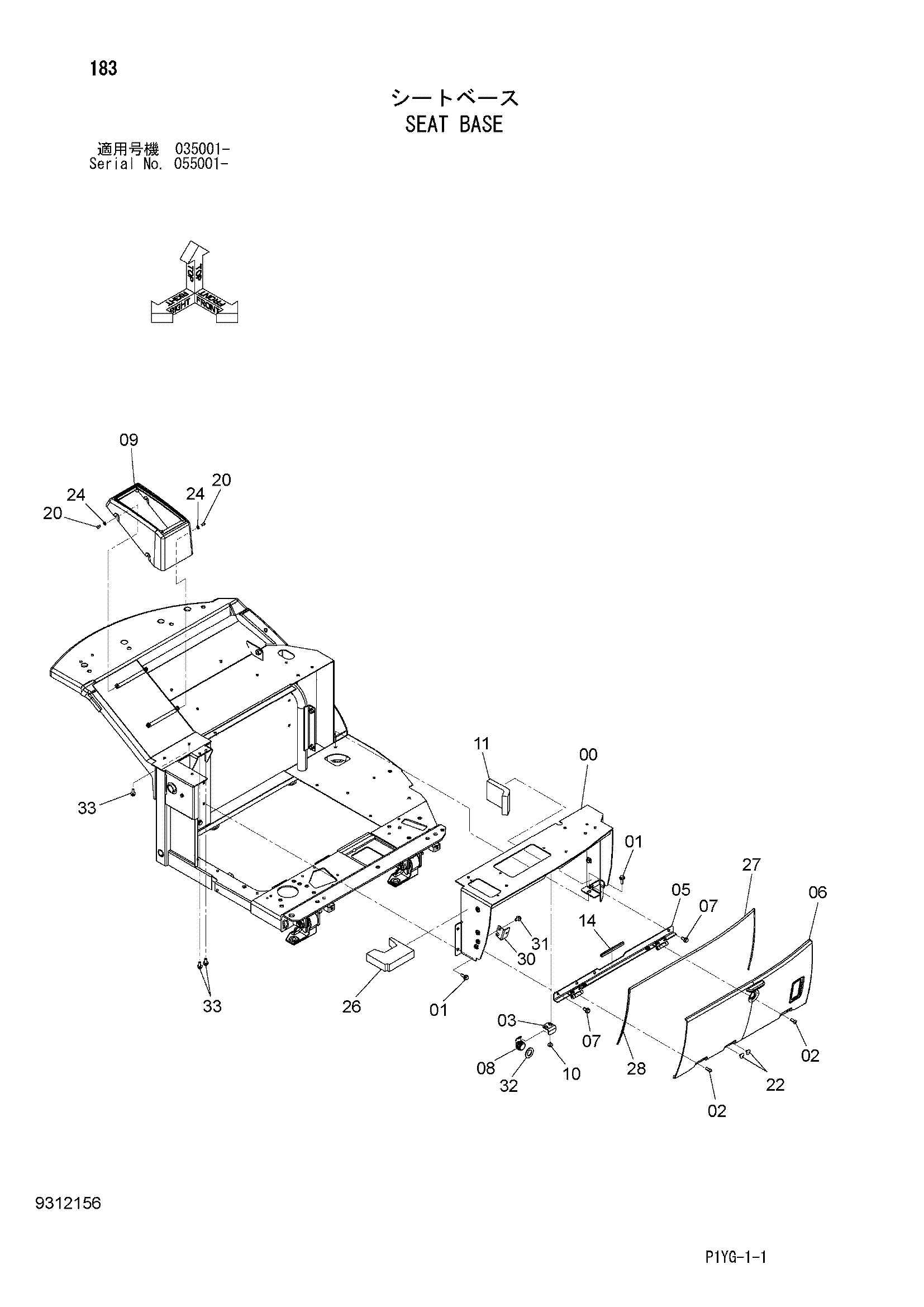

Заводская схема «Сиденье базовый» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048209 | Кронштейн | 1 |
| 01 | J260825 | Болт с шайбой | 3 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4627504 | Винт | 4 |
| 03 | 4611385 | Кронштейн | 1 |
| 05 | 8098307 | Кронштейн | 1 |
| 06 | 4611298 | Крышка | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4423918 | Замок | 1 |
| 09 | 4702039 | Крышка | 1 |
| 10 | 4689803 | Болт с шайбой | 2 |
| 11 | 4652822 | Резиновая прокладка | 1 |
| 14 | 4431011 | Амортизатор | 1 |
| 20 | 4628732 | Винт | 4 |
| 22 | 4354771 | Пробка | 2 |
| 24 | A590106 | Плоская шайба | 4 |
| 26 | 4634405 | Резиновая прокладка | 1 |
| 27 | 4627300 | Уплотнение | 1 |
| 28 | 4627301 | Уплотнение | 1 |
| 30 | 9763426 | Кронштейн | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | A590122 | Плоская шайба | 1 |
| 33 | J260820 | Болт с шайбой | 3 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
