Наклон устройство — HITACHI ZX55UR-3

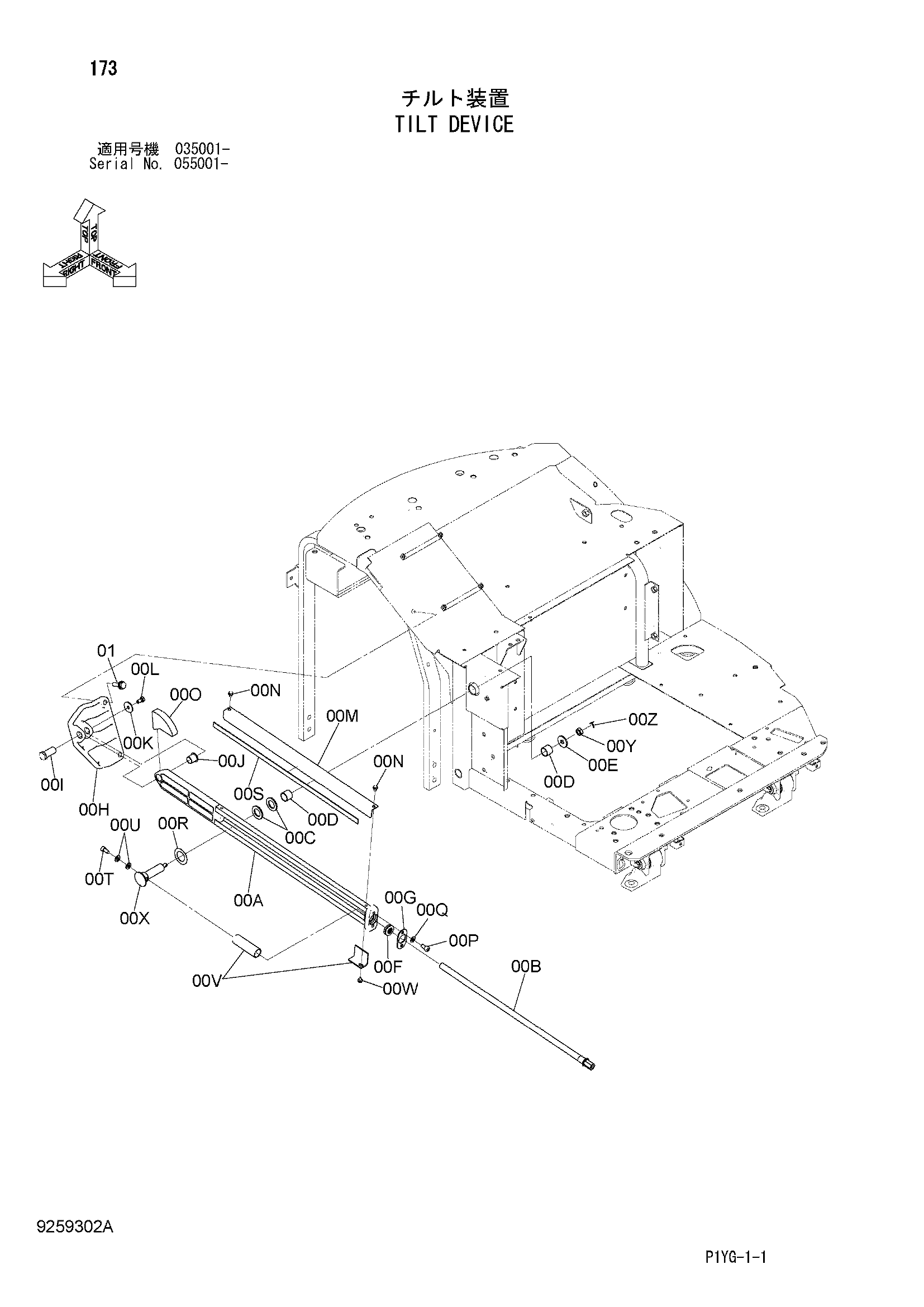

Заводская схема «Наклон устройство» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9259303 | Наклон устройство в сборе | 1 |
| 00A | 8098709 | Кронштейн | 1 |
| 00B | 9763444 | Болт | 1 |
| 00C | A590122 | Плоская шайба | 2 |
| 00D | 4627409 | Втулка | 2 |
| 00E | J217083 | Шайба | 1 |
| 00F | 4627407 | Шариковый подшипник | 1 |
| 00G | 4627411 | Пластина | 1 |
| 00H | 3103735 | Кронштейн | 1 |
| 00I | 4652934 | Палец | 1 |
| 00J | 4627414 | Втулка | 1 |
| 00K | 4308365 | Шайба плаин | 1 |
| 00L | J900816 | Болт | 1 |
| 00M | 4635822 | Крышка | 1 |
| 00N | J260610 | Болт с шайбой | 2 |
| 00N1 | J900610 | Болт | 1 |
| 00N2 | A590106 | Плоская шайба | 1 |
| 00O | 3106990 | Резиновая прокладка | 1 |
| 00P | J780816 | Болт с внутренним шестигранником | 2 |
| 00Q | A590108 | Плоская шайба | 2 |
| 00R | 4635824 | Шайба | 1 |
| 00S | 4635854 | Сиденье | 1 |
| 00T | J780816 | Болт с внутренним шестигранником | 1 |
| 00U | J222008 | Шайба | 2 |
| 00V | 9765030 | Кронштейн | 1 |
| 00W | J260610 | Болт с шайбой | 1 |
| 00W1 | J900610 | Болт | 1 |
| 00W2 | A590106 | Плоская шайба | 1 |
| 00X | 3107842 | Палец | 1 |
| 00Y | J950010 | Гайка | 1 |
| 00Z | A762520 | Шплинт | 1 |
| 01 | J271035 | Болт с шайбой | 2 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
