Детали пола (2)(кабина) — HITACHI ZX55UR-3

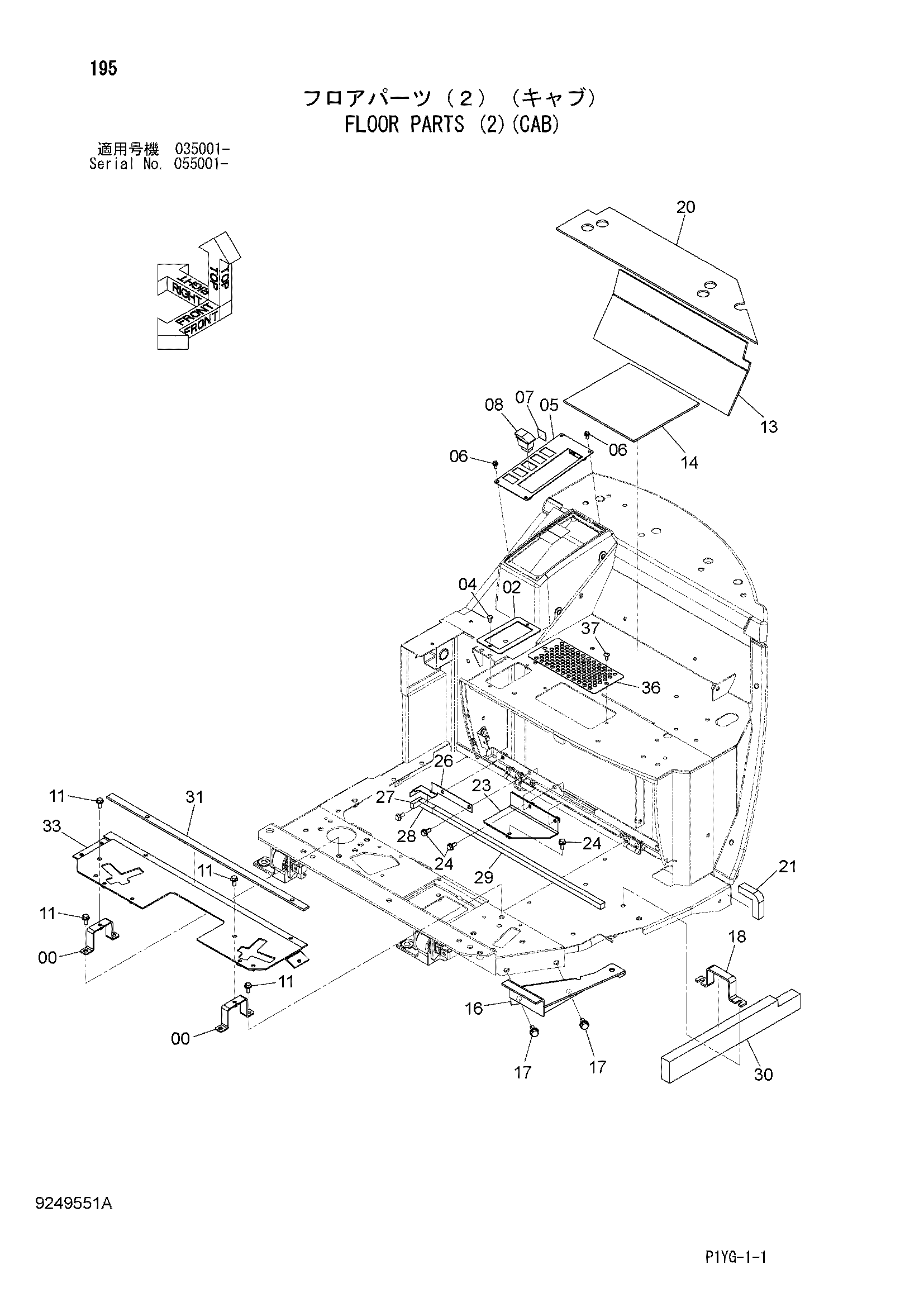

Заводская схема «Детали пола (2)(кабина)» для HITACHI ZX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762188 | Кронштейн | 2 |
| 02 | 8095400 | Сетка | 1 |
| 04 | J650614 | Винт | 2 |
| 05 | 8097207 | Крышка | 1 |
| 06 | J680616 | Винт с шайбой | 4 |
| 07 | 4419643 | Уплотнение | 1 |
| 08 | 4627509 | Выключатель | 1 |
| 11 | J260820 | Болт с шайбой | 6 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 4632574 | Резиновая прокладка | 1 |
| 14 | 4632575 | Резиновая прокладка | 1 |
| 16 | 7048205 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4638630 | Кронштейн | 1 |
| 20 | 4635430 | Резиновая прокладка | 1 |
| 21 | 4643617 | Резиновая прокладка | 1 |
| 23 | 9762190 | Кронштейн | 1 |
| 24 | J260820 | Болт с шайбой | 3 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 3117549 | Кронштейн | 1 |
| 27 | 4706874 | Резиновая прокладка | 1 |
| 28 | 4706875 | Резиновая прокладка | 1 |
| 29 | 4706876 | Резиновая прокладка | 1 |
| 30 | 4706877 | Резиновая прокладка | 1 |
| 31 | 4706879 | Резиновая прокладка | 1 |
| 33 | 7057753 | Кронштейн | 1 |
| 36 | 4710674 | Пластина | 1 |
| 37 | J650614 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
