Облицовка (2-1) — HITACHI ZX55UR-2U

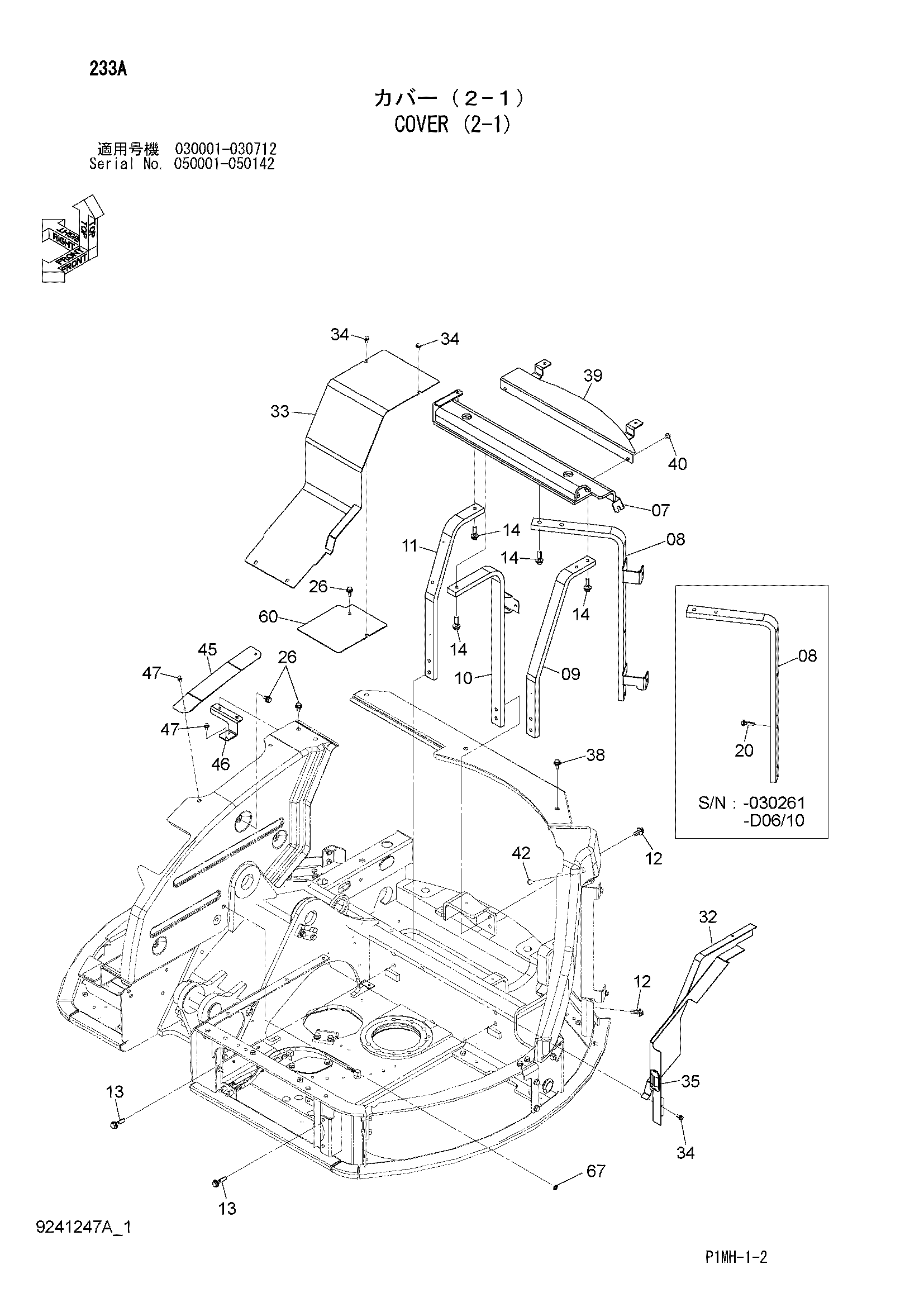

Заводская схема «Облицовка (2-1)» для HITACHI ZX55UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 7046550 | Кронштейн | 1 |
| 08 | 3102559 | Кронштейн | 1 |
| 08 | 7052763 | Кронштейн | 1 |
| 09 | 3102558 | Кронштейн | 1 |
| 10 | 8096725 | Кронштейн | 1 |
| 11 | 3103248 | Кронштейн | 1 |
| 12 | J271235 | Болт с шайбой | 4 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271250 | Болт с шайбой | 4 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271245 | Болт с шайбой | 6 |
| 14A | J901245 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 20 | J271040 | Болт с шайбой | 2 |
| 20A | J901040 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 26 | J271025 | Болт с шайбой | 7 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 32 | 8097161 | Крышка | 1 |
| 33 | 8097162 | Крышка | 1 |
| 34 | J260820 | Болт с шайбой | 5 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | 4476869 | Резиновая втулка | 1 |
| 38 | J271025 | Болт с шайбой | 3 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 8097149 | Кронштейн | 1 |
| 40 | J260816 | Болт с шайбой | 2 |
| 40A | J900816 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 42 | J260816 | Болт с шайбой | 1 |
| 42A | J900816 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 45 | 4631774 замена: 4683113 | Крышка | 1 |
| 46 | 9763723 замена: 9771576 | Кронштейн | 1 |
| 47 | J260820 | Болт с шайбой | 4 |
| 47A | J900820 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 60 | 4630388 | Крышка | 1 |
| 67 | 4653507 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
