Кондиционер (2-3) — HITACHI ZX55UR-2U

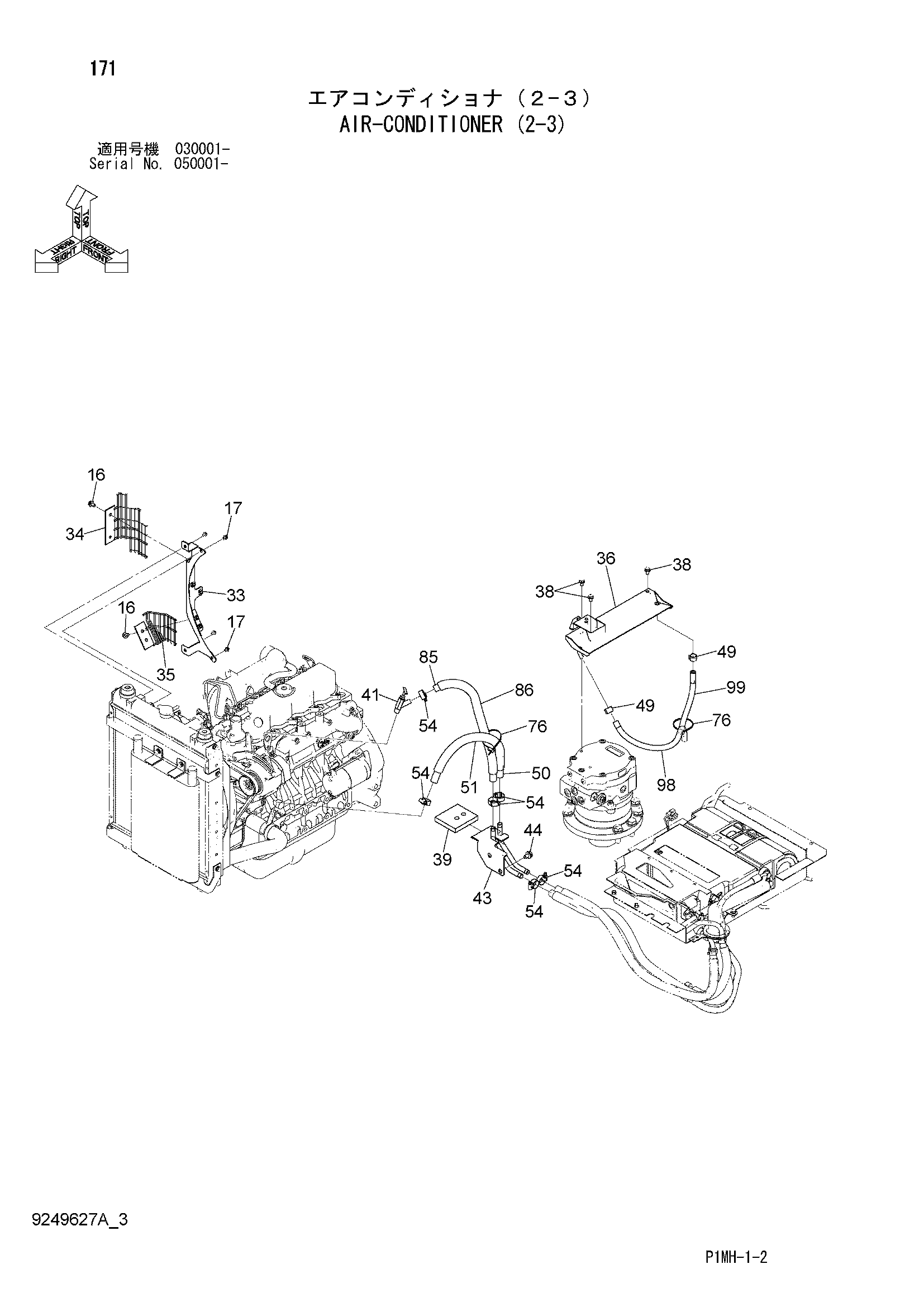

Заводская схема «Кондиционер (2-3)» для HITACHI ZX55UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J260612 | Болт с шайбой | 2 |
| 17A | J900612 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 33 | 7049409 | Кронштейн | 1 |
| 34 | 8102543 | Защитный кожух | 1 |
| 35 | 7049410 | Защитный кожух | 1 |
| 36 | 7050098 | Трай | 1 |
| 38 | J260816 | Болт с шайбой | 3 |
| 38A | J900816 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 39 | 4642633 | Резиновая прокладка | 1 |
| 41 | 4508050 | Кран | 1 |
| 43 | 8099858 | Кронштейн | 1 |
| 44 | J271020 | Болт с шайбой | 2 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 49 | 4349459 | Хомут шланга | 2 |
| 50 | 4412670 | Водяной шланг | 1 |
| 51 | 4427924 | Трубка | 1 |
| 54 | 4514699 | Хомут шланга | 6 |
| 76 | 4055312 | Ленточный зажим | 2 |
| 85 | 4356144 | Водяной шланг | 1 |
| 86 | 4363914 | Трубка | 1 |
| 98 | 4639180 | Водяной шланг | 1 |
| 99 | 4649747 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
