Смещаемый стрела детали — HITACHI ZX55UR-2U

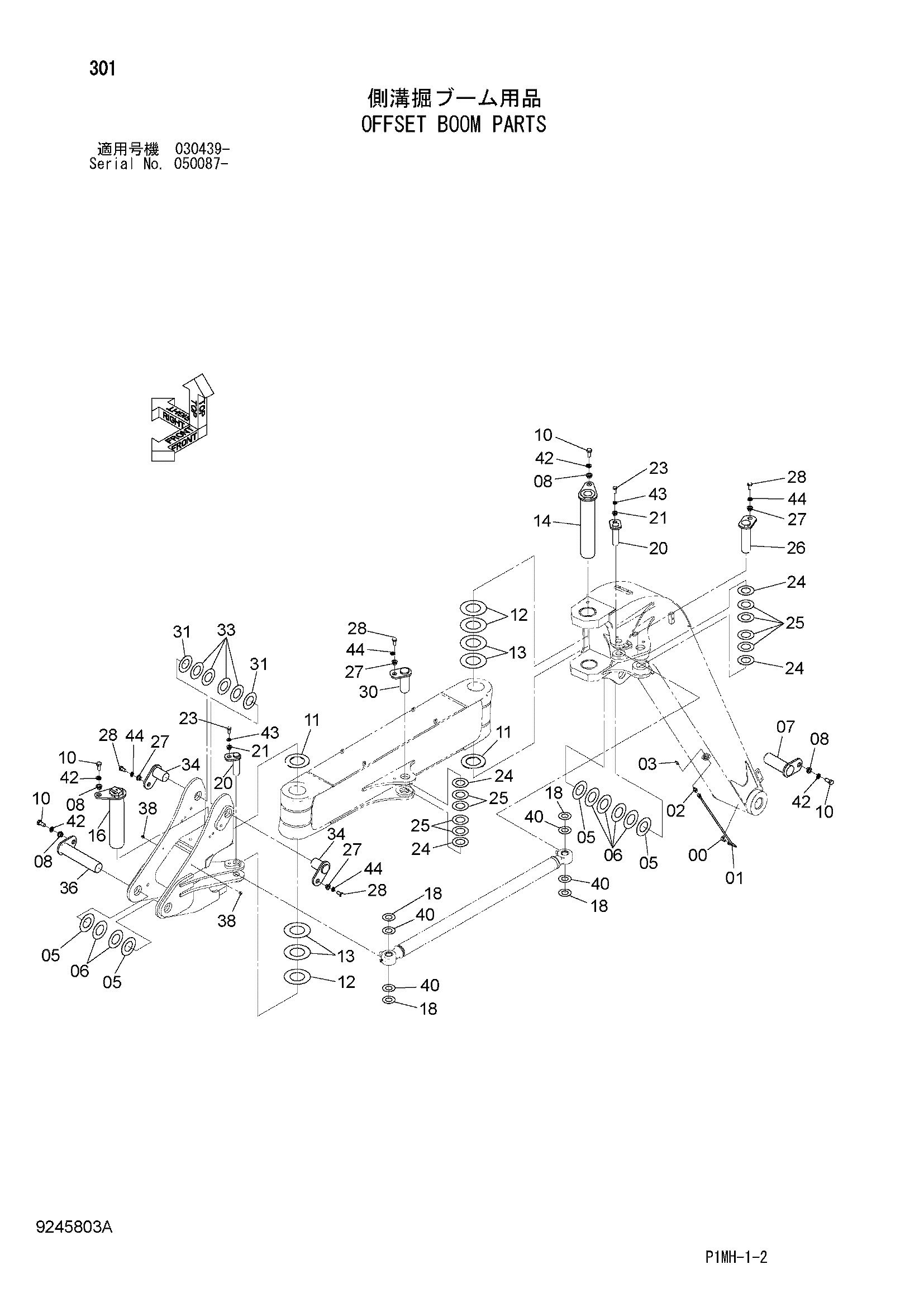

Заводская схема «Смещаемый стрела детали» для HITACHI ZX55UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345297 | Штуцер трубки | 1 |
| 01 | 3102715 | Трубка | 1 |
| 02 | 4622774 | Штуцер трубки | 1 |
| 03 | J75581 | Пресс-маслёнка | 1 |
| 05 | 4365641 | Регулировочная шайба 1.0mm | 4 |
| 06 | 4365639 | Регулировочная шайба 0.5mm | 6 |
| 07 | 9758157 | Палец | 1 |
| 08 | 4349716 | Втулка | 4 |
| 10 | J901640 | Болт | 4 |
| 11 | 4332769 | Упорная пластина | 2 |
| 12 | 4353683 | Регулировочная шайба 1.0mm | 3 |
| 13 | 4353682 | Регулировочная шайба 0.5mm | 4 |
| 14 | 9763472 | Палец | 1 |
| 16 | 9763473 | Палец | 1 |
| 18 | 4367641 | Регулировочная шайба 1.0mm | 4 |
| 20 | 9758165 | Палец | 2 |
| 21 | 4339354 | Втулка | 2 |
| 23 | J901235 | Болт | 2 |
| 24 | 4376366 | Регулировочная шайба 1.0mm | 4 |
| 25 | 4355653 | Регулировочная шайба 0.5mm | 8 |
| 26 | 9758162 | Палец | 1 |
| 27 | 4339355 | Втулка | 4 |
| 29 | J901435 | Болт | 4 |
| 30 | 9758163 | Палец | 1 |
| 31 | 4374459 | Упорная пластина 1.0mm | 2 |
| 33 | 4353674 | Регулировочная шайба 0.5mm | 4 |
| 34 | 9758159 | Палец | 2 |
| 36 | 9758158 | Палец | 1 |
| 38 | 4361804 | Пробка | 2 |
| 40 | 4367639 | Регулировочная шайба 0.5mm | 4 |
| 42 | A590916 | Пружинная шайба | 4 |
| 43 | A590912 | Пружинная шайба | 2 |
| 44 | A590914 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
