Электрооборудование (2)(электрический рычаг) — HITACHI ZX55UR-2U

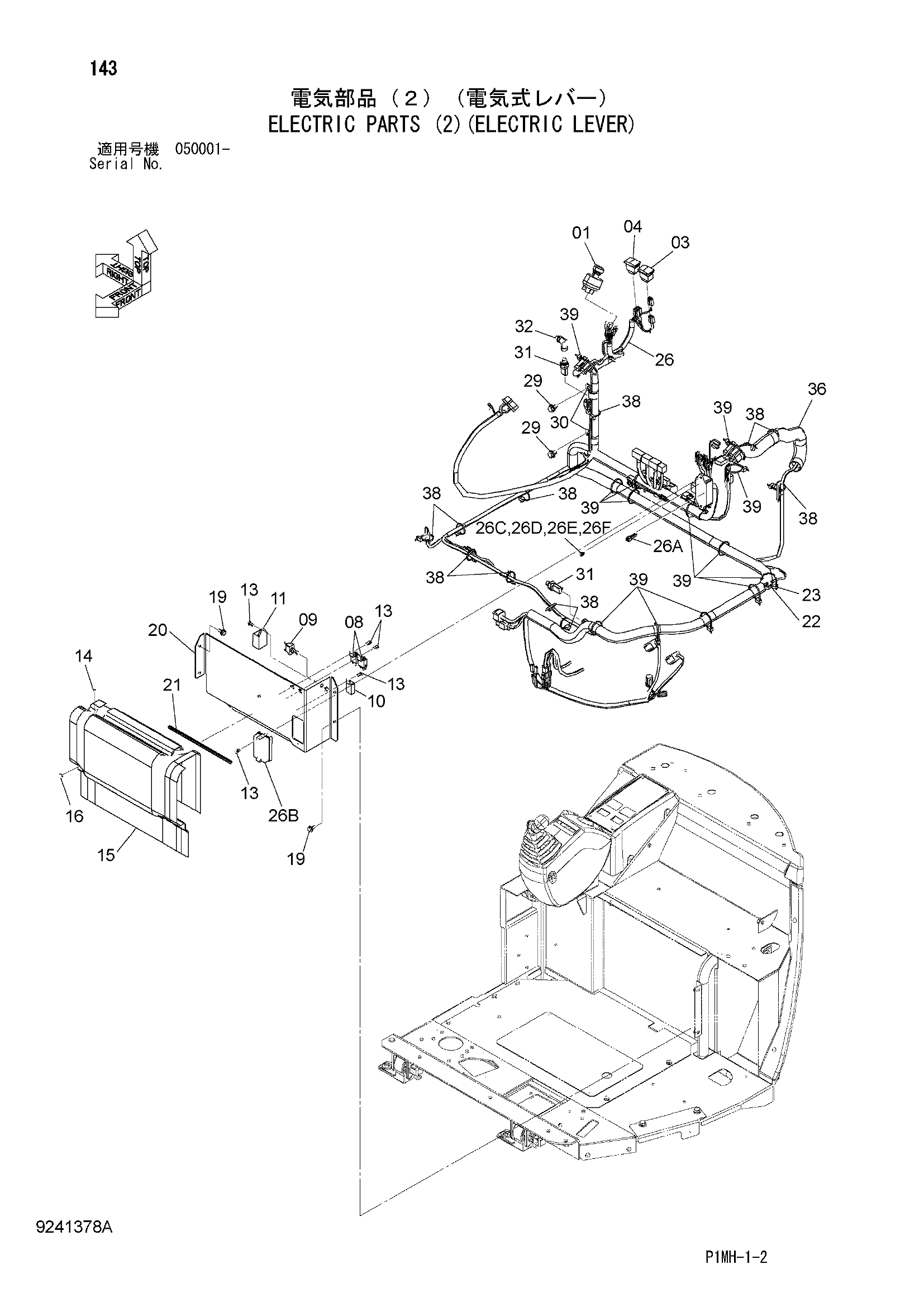

Заводская схема «Электрооборудование (2)(электрический рычаг)» для HITACHI ZX55UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4608381 | Выключатель | 1 |
| 04 | 4608382 | Выключатель | 1 |
| 08 | 4607115 | Реле | 2 |
| 09 | 4472811 | Выключатель | 1 |
| 10 | 4419860 | Реле | 1 |
| 11 | 4331938 | Таймер гров | 1 |
| 13 | J680616 | Винт с шайбой | 6 |
| 14 | J680510 | Винт с шайбой | 2 |
| 15 | 4647220 | Крышка | 1 |
| 16 | 4484294 | Пробка | 2 |
| 19 | J260820 | Болт с шайбой | 4 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 7049764 замена: 7046564 | Кронштейн | 1 |
| 20 | 7046564 | Кронштейн | 1 |
| 21 | 4420406 | Амортизатор | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 26 | 0005143 | Жгут проводов | 1 |
| 26A | 4627245 | Пуллер | 1 |
| 26B | 4627244 | Крышка | 1 |
| 26C | 4618683 | Предохранитель (25A) | 2 |
| 26D | 4436736 | Предохранитель (20A) | 2 |
| 26E | 4428911 | Предохранитель (10A) | 4 |
| 26F | 4428910 | Предохранитель ( 5A) | 6 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4190263 | Зажим | 2 |
| 31 | 4436535 | Датчик давления | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4376846 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4489560 | Защита шланга | 1 |
| 38 | 4055311 | Ленточный зажим | 12 |
| 39 | 4055312 | Ленточный зажим | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
