Аттакхимент педаль (2)(1P-2P)(правый боковой вертикал тип)(гидравлический рычаг) — HITACHI ZX55UR-2U

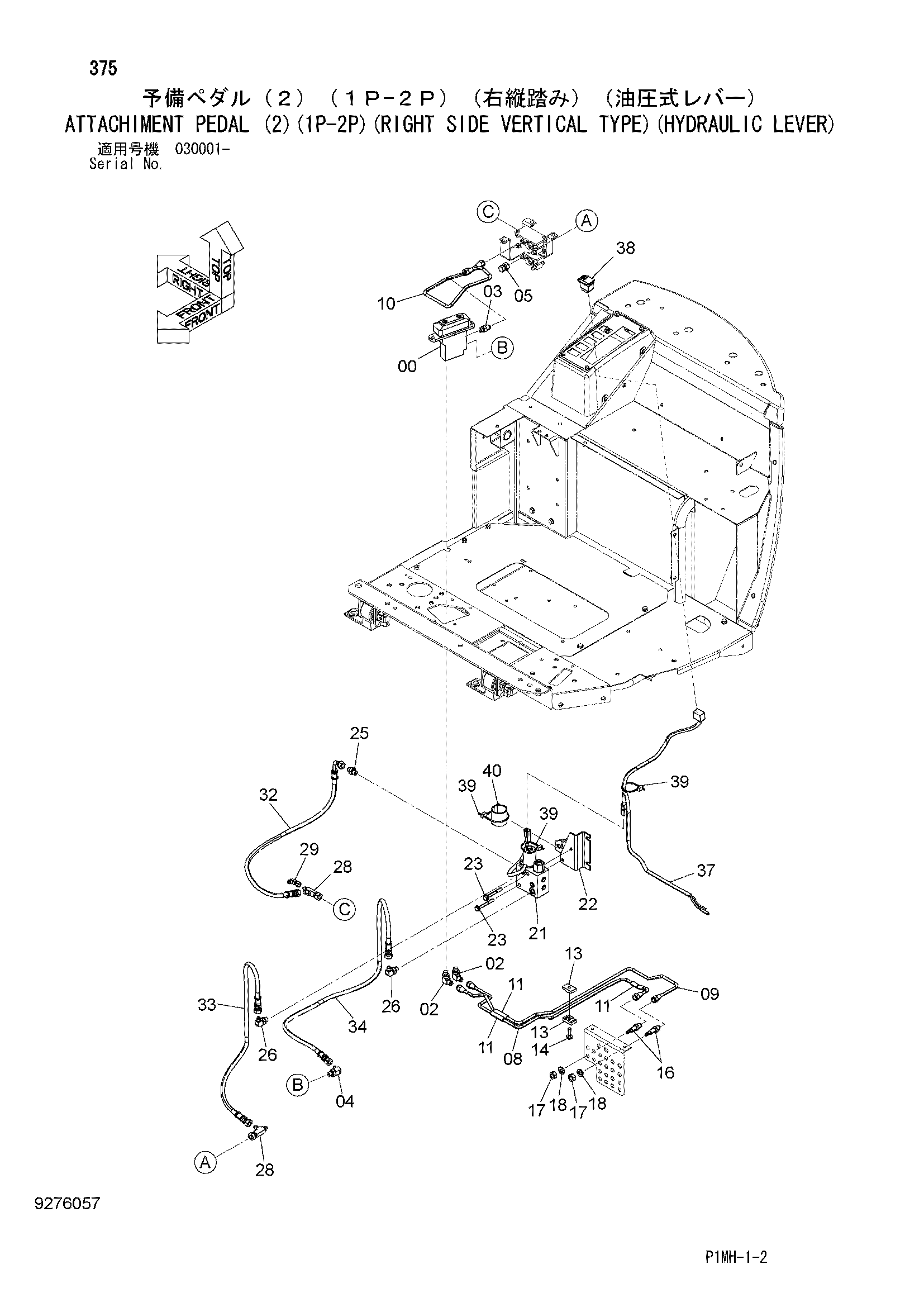

Заводская схема «Аттакхимент педаль (2)(1P-2P)(правый боковой вертикал тип)(гидравлический рычаг)» для HITACHI ZX55UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | 4293950 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4255304 | Штуцер трубки | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4635782 | Пробка | 1 |
| 08 | 3104967 | Трубка | 1 |
| 09 | 3104966 | Трубка | 1 |
| 10 | 4637944 | Трубка | 1 |
| 11 | 4634139 | Резиновая прокладка | 3 |
| 13 | 9735306 | Хомут | 2 |
| 14 | J260830 | Болт с шайбой | 1 |
| 14A | J900830 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4640629 | Адаптер | 2 |
| 17 | J950012 | Гайка | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 21 | 4616572 | Клапан редукинг | 1 |
| 22 | 8104599 | Кронштейн | 1 |
| 23 | J260865 | Болт с шайбой | 2 |
| 23A | J900865 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | A852122 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4252786 | Тройник | 2 |
| 29 | 4346096 | Унион S | 1 |
| 32 | 4668820 | Шланг (P) | 1 |
| 33 | 4652583 | Шланг (T) | 1 |
| 34 | 4400480 | Шланг (A) | 1 |
| 37 | 4623666 | Жгут проводов | 1 |
| 38 | 4629881 | Выключатель | 1 |
| 39 | 4055312 | Ленточный зажим | 3 |
| 40 | 4447140 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
