Гидролинии рабочего оборудования — HITACHI ZX55UR-2U

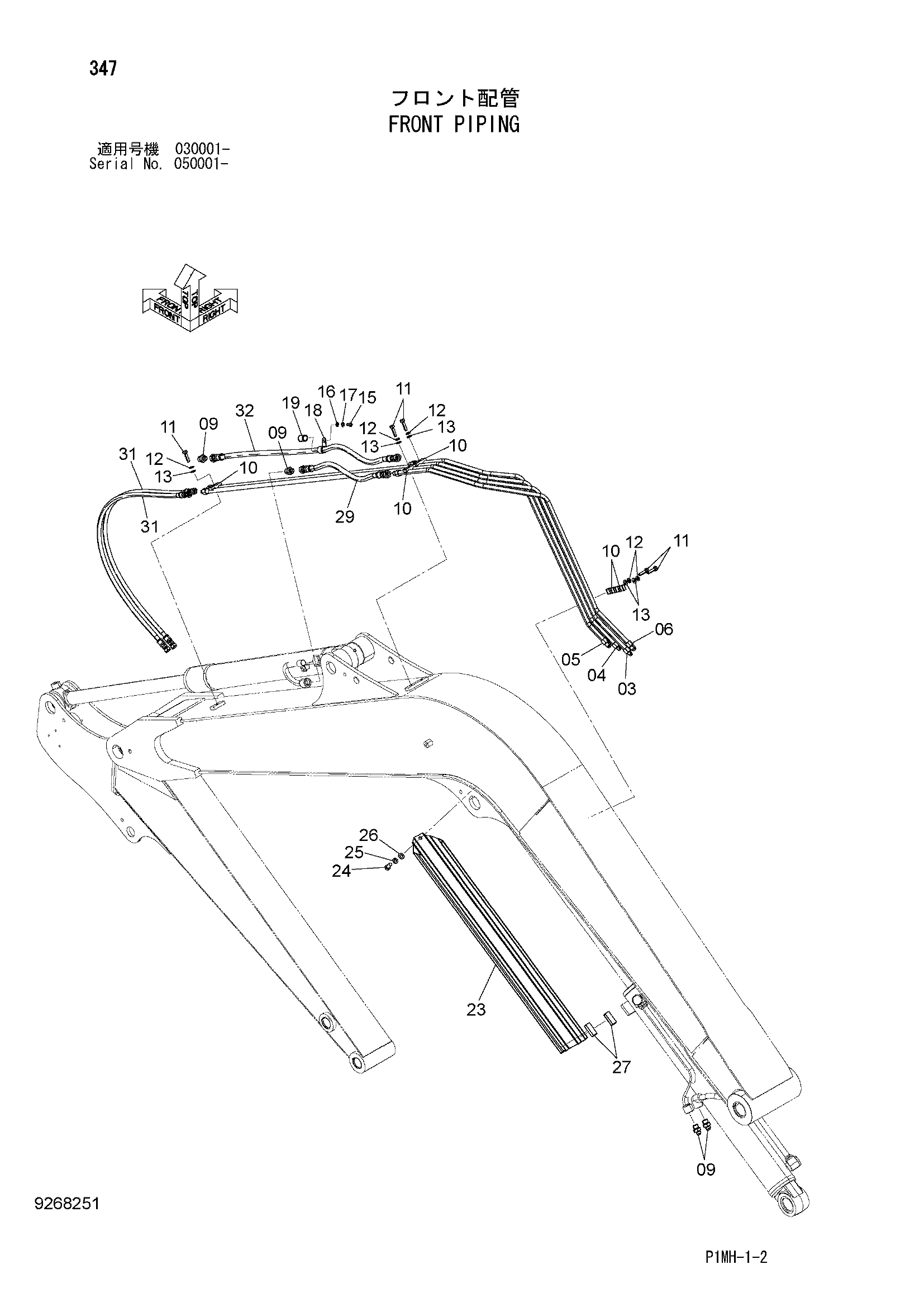

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX55UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8106517 | Трубка | 1 |
| 04 | 8106518 | Трубка | 1 |
| 05 | 8106519 | Трубка | 1 |
| 06 | 8106520 | Трубка | 1 |
| 09 | A852144 | Адаптер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4633950 | Хомут трубки | 5 |
| 11 | J901040 | Болт | 5 |
| 12 | A590910 | Пружинная шайба | 5 |
| 13 | A590110 | Плоская шайба | 5 |
| 15 | J900816 | Болт | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 17 | A590108 | Плоская шайба | 1 |
| 18 | 4190277 | Зажим | 1 |
| 19 | 4374995 | Резиновая втулка | 1 |
| 23 | 3103818 | Крышка гидроцилиндр. | 1 |
| 24 | J901225 | Болт | 1 |
| 25 | A590912 | Пружинная шайба | 1 |
| 26 | A590112 | Плоская шайба | 1 |
| 27 | 4352044 | Резиновая прокладка | 2 |
| 29 | 4643469 | Шланг | 1 |
| 31 | 4659874 | Шланг | 2 |
| 32 | 4666915 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
