Пилотные гидролинии (1-2)(электрический рычаг) — HITACHI ZX55UR-2DU

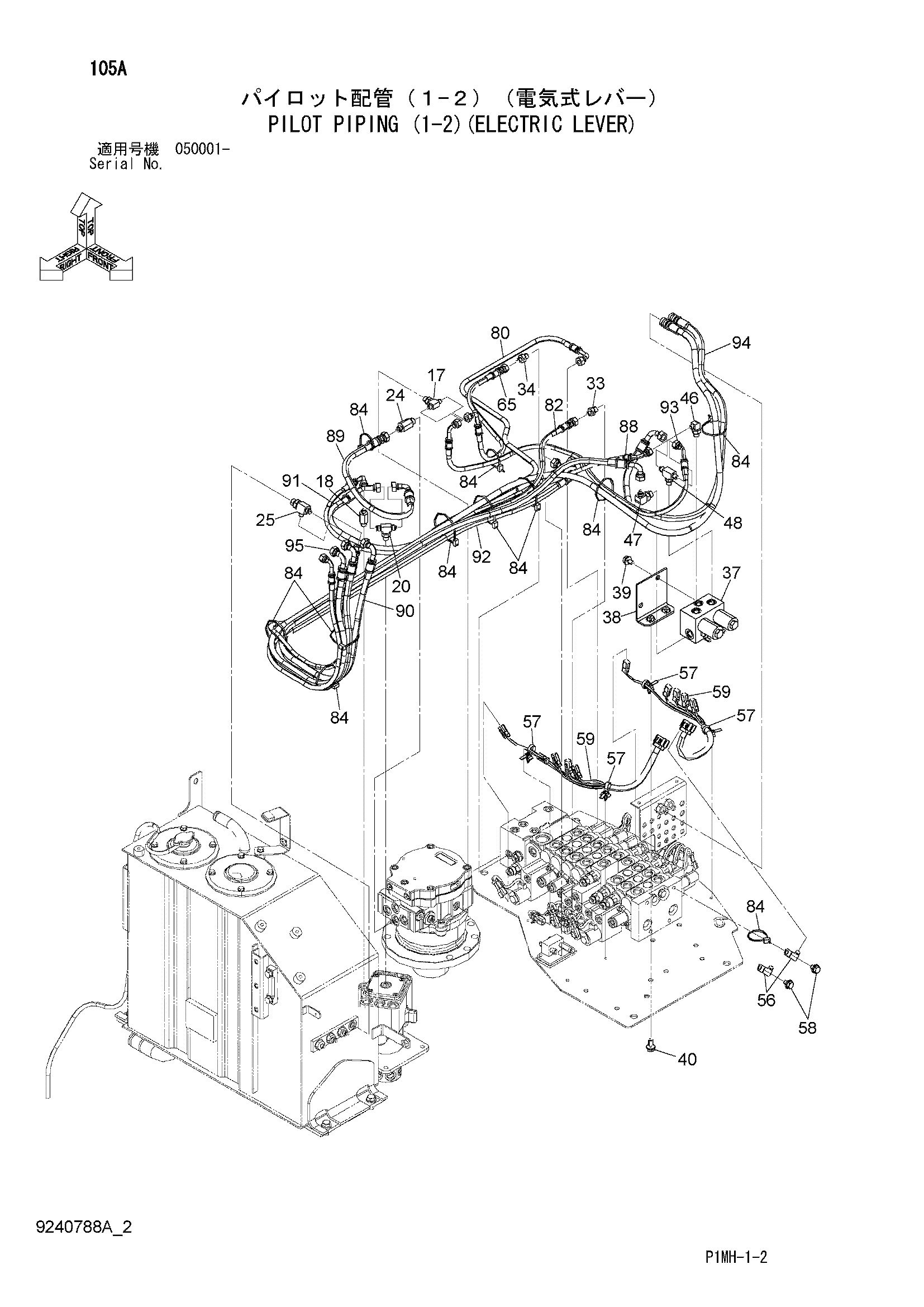

Заводская схема «Пилотные гидролинии (1-2)(электрический рычаг)» для HITACHI ZX55UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | A852522 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4270517 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852523 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4276965 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4208909 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852122 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4607613 | Электромагнитный клапан | 1 |
| 38 | 9760775 | Кронштейн | 1 |
| 39 | J271020 | Болт с шайбой | 2 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 46 | A852322 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4226388 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4645953 | Кронштейн | 2 |
| 57 | 4641521 | Зажим | 4 |
| 58 | J271016 | Болт с шайбой | 2 |
| 58A | J901016 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 3106748 | Жгут проводов | 2 |
| 65 | 4643814 | Шланг (P6) | 1 |
| 80 | 4645978 | Шланг (D6) | 1 |
| 82 | 4643824 | Шланг (D3) | 1 |
| 84 | 4055312 | Ленточный зажим | 11 |
| 88 | 4643816 замена: 4670061 | Шланг (VV) | 1 |
| 88 | 4670061 | Пластиковый шланг (VV) | 1 |
| 89 | 4643817 замена: 4670062 | Шланг (D4) | 1 |
| 89 | 4670062 | Пластиковый шланг (D4) | 1 |
| 90 | 4643821 замена: 4670063 | Шланг (D2) | 1 |
| 90 | 4670063 | Пластиковый шланг (D2) | 1 |
| 91 | 4643822 замена: 4670064 | Шланг (D5) | 1 |
| 91 | 4670064 | Пластиковый шланг (D5) | 1 |
| 92 | 4643823 замена: 4670065 | Шланг (MT) | 1 |
| 92 | 4670065 | Пластиковый шланг (MT) | 1 |
| 93 | 4643818 замена: 4670064 | Шланг (PB) | 1 |
| 93 | 4670073 | Пластиковый шланг (PB) | 1 |
| 94 | 4643825 замена: 4628972 | Шланг (FP) | 1 |
| 94 | 4677169 | Шланг (FP) | 1 |
| 95 | 4643826 замена: 4628971 | Шланг (FT) | 1 |
| 95 | 4677170 | Шланг (FT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
