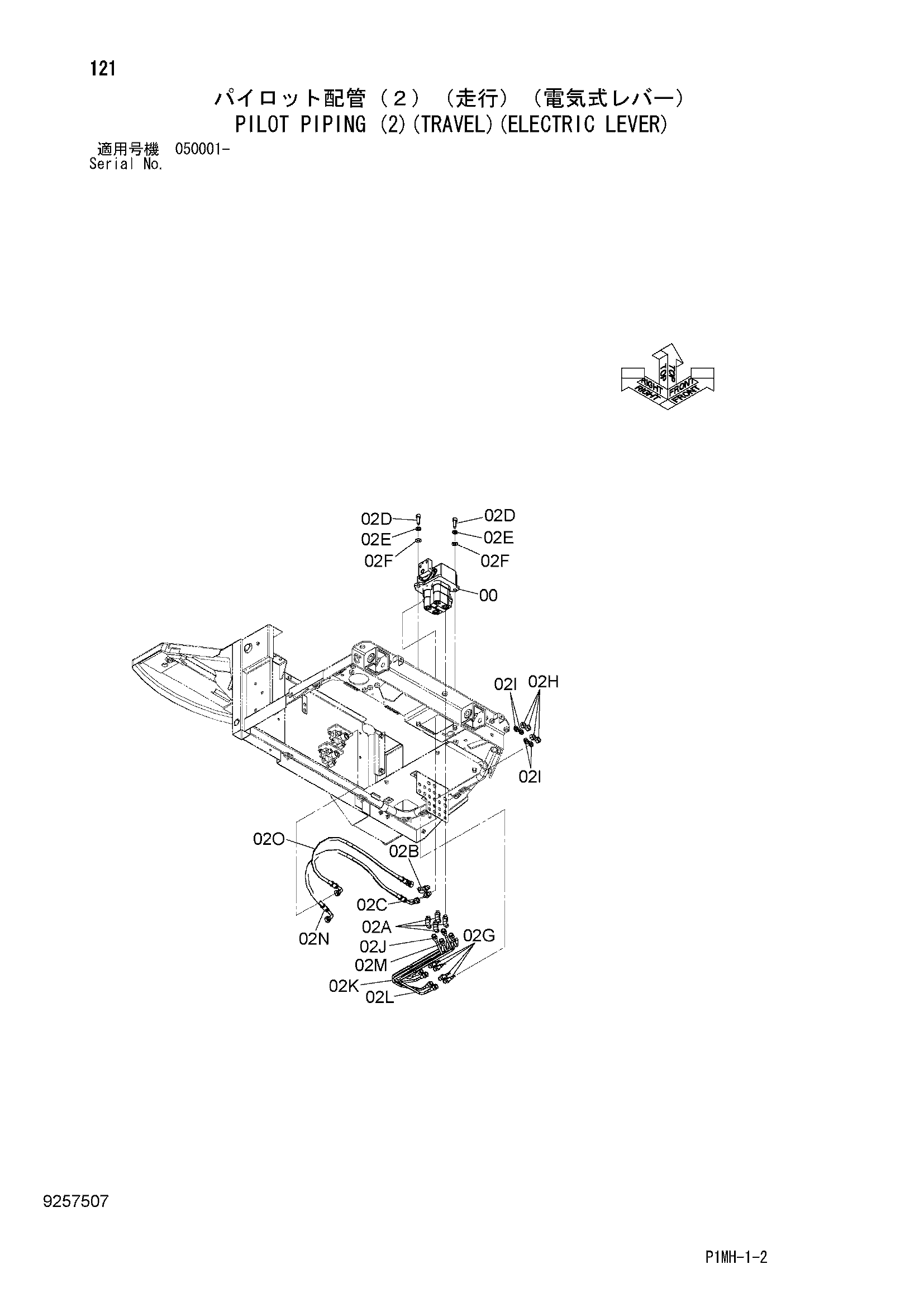

Пилотные гидролинии (2)(ход)(электрический рычаг) — HITACHI ZX55UR-2DU
Заводская схема «Пилотные гидролинии (2)(ход)(электрический рычаг)» для HITACHI ZX55UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607488 | Пилотный клапан | 1 |
| 02 | 9257509 | Гидролинии хода | 1 |
| 02A | 4293950 | Угловой штуцер | 4 |
| 02A1 | 957366 | Уплотнительное кольцо | 1 |
| 02B | A852322 | Угловой штуцер | 1 |
| 02B1 | 957366 | Уплотнительное кольцо | 1 |
| 02C | 4652862 | Фильтр | 1 |
| 02C1 | 957366 | Уплотнительное кольцо | 1 |
| 02D | J781030 | Болт с внутренним шестигранником | 2 |
| 02E | A590910 | Пружинная шайба | 2 |
| 02F | A590110 | Плоская шайба | 2 |
| 02G | 4640629 | Адаптер | 4 |
| 02H | J950012 | Гайка | 4 |
| 02I | A590912 | Пружинная шайба | 4 |
| 02J | 3101223 | Трубка | 1 |
| 02K | 3101224 | Трубка | 1 |
| 02L | 3101225 | Трубка | 1 |
| 02M | 3101226 | Трубка | 1 |
| 02N | 4628980 замена: 4670074 | Шланг (VP) | 1 |
| 02N | 4670074 | Пластиковый шланг (VP) | 1 |
| 02O | 4628981 замена: 4670075 | Шланг (VT) | 1 |
| 02O | 4670075 | Пластиковый шланг (VT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
