Навес детали — HITACHI ZX55UR-2DU

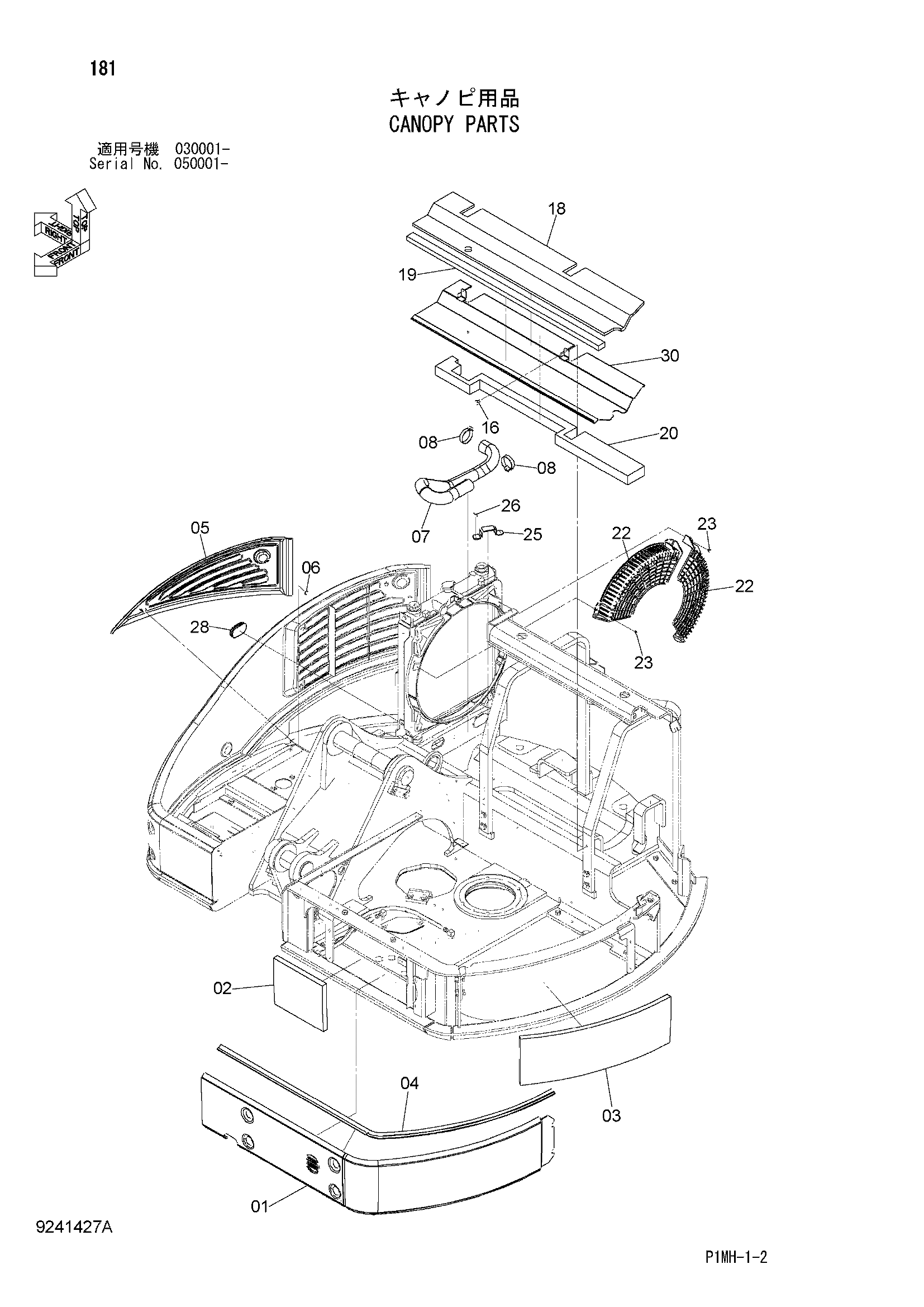

Заводская схема «Навес детали» для HITACHI ZX55UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047495 | Крышка | 1 |
| 02 | 4623090 | Резиновая прокладка | 1 |
| 03 | 4617261 | Резиновая прокладка | 1 |
| 04 | 4623102 | Уплотнитель | 1 |
| 05 | 7048307 | Крышка | 1 |
| 06 | J260812 | Болт с шайбой | 1 |
| 06A | J900812 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 3102509 | Водяной шланг | 1 |
| 08 | 4011675 | Хомут шланга | 2 |
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 4626201 | Резиновая прокладка | 1 |
| 19 | 4626202 | Резиновая прокладка | 1 |
| 20 | 4626203 | Резиновая прокладка | 1 |
| 22 | 2052000 | Защита вентилятор | 2 |
| 23 | J260612 | Болт с шайбой | 4 |
| 23A | J900612 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 25 | 9762836 | Кронштейн | 1 |
| 26 | J260816 | Болт с шайбой | 2 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 4637128 | Резиновая втулка | 1 |
| 30 | 8098170 замена: 3107966 | Крышка | 1 |
| 30 | 3107966 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
