Электрооборудование (2)(моноблочный стрела) — HITACHI ZX55UR-2DU

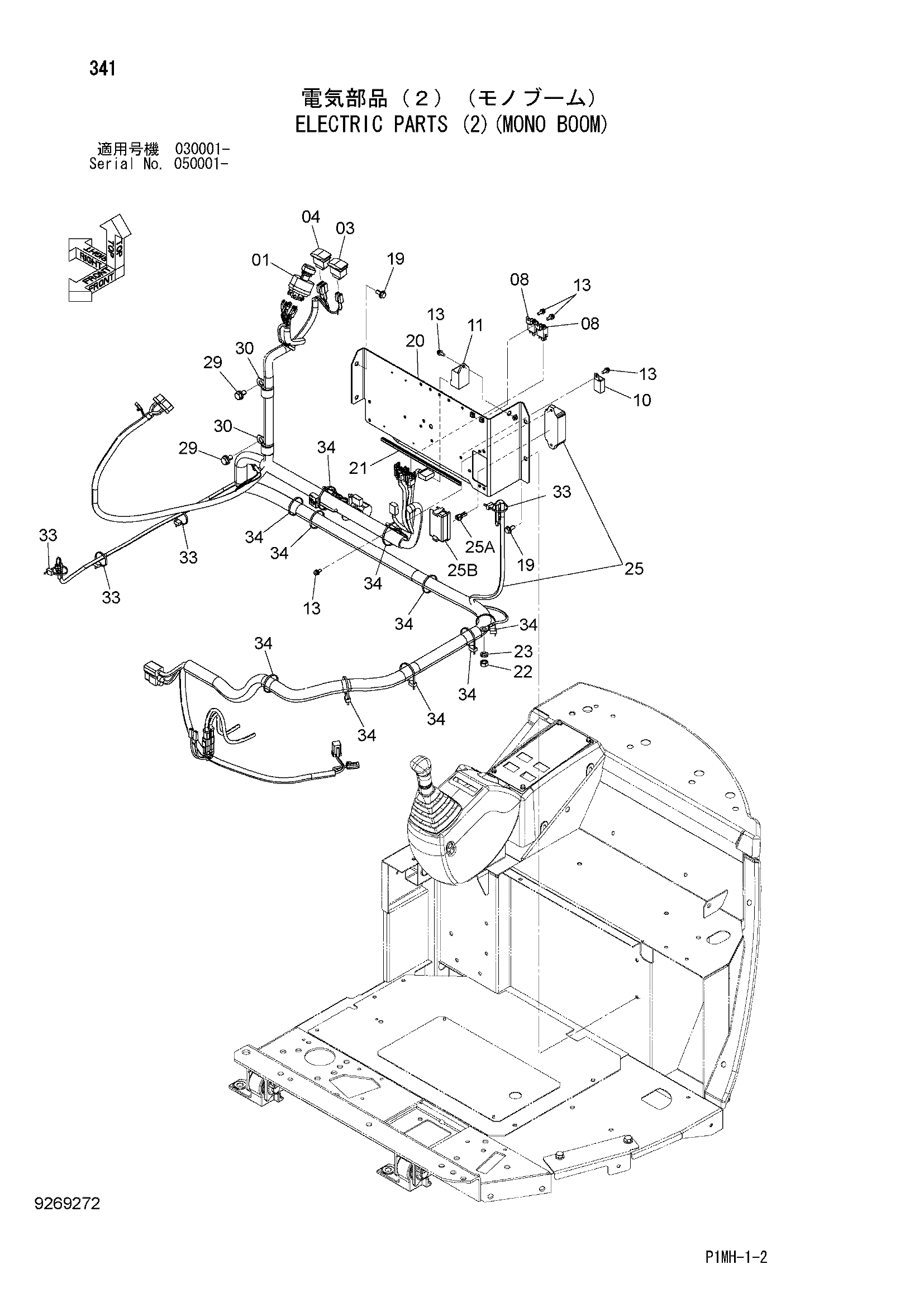

Заводская схема «Электрооборудование (2)(моноблочный стрела)» для HITACHI ZX55UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4608381 | Выключатель | 1 |
| 04 | 4608382 | Выключатель | 1 |
| 08 | 4607115 | Реле | 2 |
| 10 | 4419860 | Реле | 1 |
| 11 | 4331938 | Таймер гров | 1 |
| 13 | J680616 | Винт с шайбой | 6 |
| 19 | J260820 | Болт с шайбой | 4 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 7046564 | Кронштейн | 1 |
| 21 | 4420406 | Амортизатор | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 25 | 0005666 | Жгут проводов | 1 |
| 25A | 4627245 | Пуллер | 1 |
| 25B | 4627244 | Крышка | 1 |
| 25C | 4618683 | Предохранитель (25A) | 2 |
| 25D | 4436736 | Предохранитель (20A) | 2 |
| 25E | 4428911 | Предохранитель (10A) | 4 |
| 25F | 4428910 | Предохранитель ( 5A) | 6 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4190263 | Зажим | 2 |
| 33 | 4055311 | Ленточный зажим | 4 |
| 34 | 4055312 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
