Коллисион предотвращение система — HITACHI ZX55UR-2DU

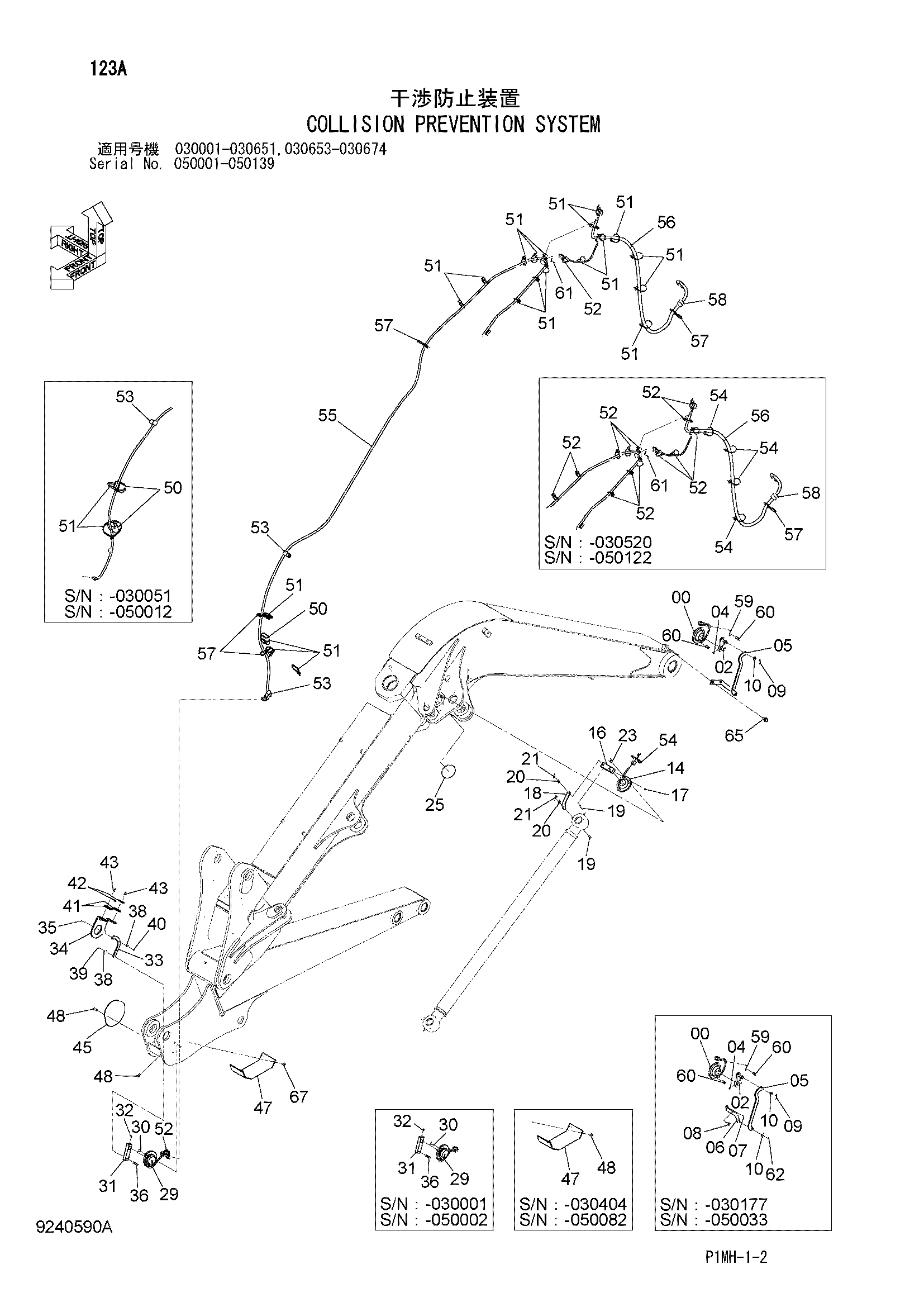

Заводская схема «Коллисион предотвращение система» для HITACHI ZX55UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483139 | Датчик угла | 1 |
| 02 | 9765470 | Рычаг | 1 |
| 04 | M040612 | Установочный винт | 1 |
| 05 | 4630421 | Тяга | 1 |
| 05 | 8107221 замена: 8110998 | Тяга | 1 |
| 05 | 8110998 | Тяга | 1 |
| 06 | 9763729 | Рычаг | 1 |
| 07 | 4116300 | Пружинный штифт | 1 |
| 08 | J260820 | Болт с шайбой | 1 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4476860 замена: 4696130 | Стопорный палец | 1 |
| 09 | 4696130 | Шплинт | 1 |
| 10 | A590110 | Плоская шайба | 2 |
| 10 | A590110 | Плоская шайба | 1 |
| 14 | 4483139 | Датчик угла | 1 |
| 16 | 4438403 | Рычаг | 1 |
| 17 | M040612 | Установочный винт | 1 |
| 18 | 4630534 замена: 4702165 | Тяга | 1 |
| 19 | 4619776 | Палец | 2 |
| 20 | A590108 | Плоская шайба | 2 |
| 21 | 4402852 замена: 4603981 | Стопорный палец | 2 |
| 21 | 4603981 | Шплинт | 2 |
| 23 | J260820 | Болт с шайбой | 3 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4423556 | Уплотнение | 1 |
| 29 | 4483139 | Датчик угла | 1 |
| 30 | J780820 | Болт с внутренним шестигранником | 3 |
| 31 | 4629544 | Рычаг | 1 |
| 32 | M040612 | Установочный винт | 1 |
| 33 | 4630403 замена: 4702164 | Тяга | 1 |
| 34 | 3103956 | Кронштейн | 1 |
| 35 | 4619775 | Палец | 1 |
| 36 | 4619776 замена: 4702168 | Палец | 1 |
| 38 | A590108 | Плоская шайба | 2 |
| 39 | 4402852 замена: 4603981 | Стопорный палец | 1 |
| 39 | 4603981 | Шплинт | 1 |
| 40 | 4603981 | Шплинт | 1 |
| 41 | 4447268 | Пластина | 2 |
| 42 | 4447269 | Пластина | 2 |
| 43 | J260616 | Болт с шайбой | 4 |
| 43A | J900616 | Болт | 1 |
| 43B | A590106 | Плоская шайба | 1 |
| 45 | 4642605 | Крышка | 1 |
| 47 | 9763787 замена: 9769115 | Крышка | 1 |
| 47 | 9769115 | Крышка | 1 |
| 48 | J260820 | Болт с шайбой | 6 |
| 48 | J260820 | Болт с шайбой | 4 |
| 48A | J900820 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 50 | 4447140 | Резиновая прокладка | 2 |
| 50 | 4447140 | Резиновая прокладка | 1 |
| 51 | 4323613 | Ленточный зажим | 2 |
| 51 | 4323613 | Ленточный зажим | 4 |
| 51 | 4323613 | Ленточный зажим | 21 |
| 52 | 4055311 | Ленточный зажим | 14 |
| 52 | 4055311 | Ленточный зажим | 15 |
| 52 | 4055311 | Ленточный зажим | 2 |
| 53 | 4190253 | Зажим | 1 |
| 53 | 4190253 | Зажим | 2 |
| 54 | 4055312 | Ленточный зажим | 5 |
| 54 | 4055312 | Ленточный зажим | 1 |
| 55 | 3102777 | Жгут проводов | 1 |
| 56 | 3107678 | Жгут проводов | 1 |
| 57 | 4371049 | Ленточный зажим | 2 |
| 57 | 4371049 | Ленточный зажим | 4 |
| 58 | 4646471 | Втулка | 1 |
| 59 | 4336875 | Кронштейн | 1 |
| 60 | J260825 | Болт с шайбой | 2 |
| 60A | J900825 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 61 | 4336875 | Кронштейн | 1 |
| 62 | 4603981 | Шплинт | 1 |
| 65 | J271025 | Болт с шайбой | 2 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | 8107221 замена: 8110998 | Тяга | 1 |
| 66 | 8110998 | Тяга | 1 |
| 67 | J260825 | Болт с шайбой | 2 |
| 67A | J900825 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
