Электрооборудование (1-1) — HITACHI ZX55UR-2D

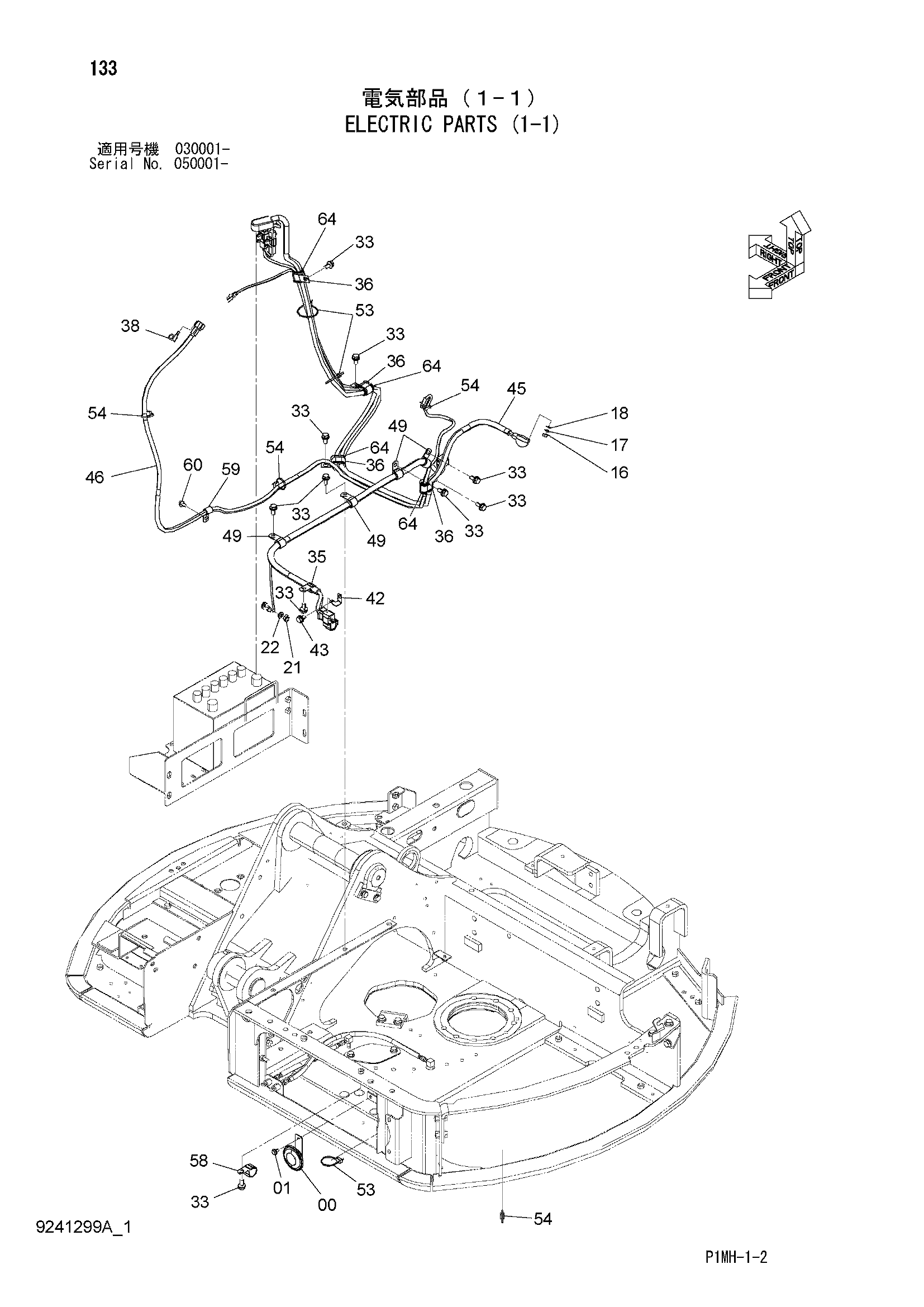

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | A590908 | Пружинная шайба | 1 |
| 18 | A590108 | Плоская шайба | 1 |
| 21 | J950010 | Гайка | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 33 | J271025 | Болт с шайбой | 10 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4190273 | Зажим | 1 |
| 36 | 4190282 | Зажим | 4 |
| 38 | 4257159 | Кронштейн | 1 |
| 42 | 4408572 | Кронштейн | 1 |
| 43 | J271020 | Болт с шайбой | 1 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 45 | 4622893 | Трос | 1 |
| 46 | 2051566 | Жгут проводов | 1 |
| 49 | 4190274 | Зажим | 4 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 54 | 4055311 | Ленточный зажим | 4 |
| 58 | 4192035 | Зажим | 1 |
| 59 | 4190275 | Зажим | 1 |
| 60 | J260820 | Болт с шайбой | 1 |
| 60A | J900820 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 64 | 4680038 | Резиновая втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
