Основные гидролинии (1) — HITACHI ZX55UR-2D

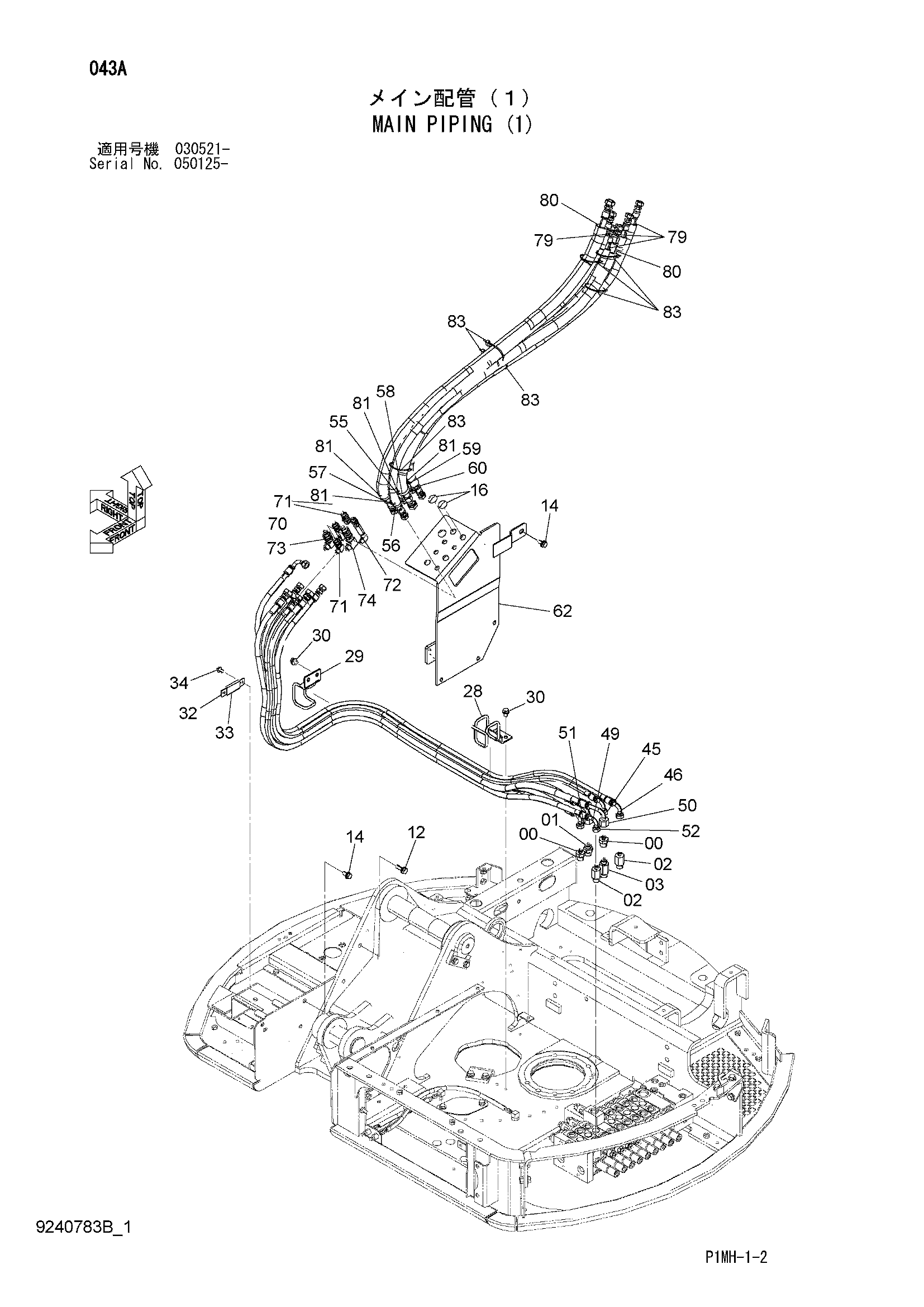

Заводская схема «Основные гидролинии (1)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4276967 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4276940 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | J271035 | Болт с шайбой | 2 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4359826 | Пробка | 2 |
| 28 | 9763004 | Направляющая шланг | 1 |
| 29 | 9762195 | Направляющая шланг | 1 |
| 30 | J271020 | Болт с шайбой | 4 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4623886 | Пластина | 1 |
| 33 | 4623887 | Резиновая прокладка | 1 |
| 34 | J260820 | Болт с шайбой | 2 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 45 | 4643794 | Шланг (A5, F1) | 1 |
| 46 | 4643795 | Шланг (B5, F2) | 1 |
| 49 | 4643798 | Шланг (A7, F6) | 1 |
| 50 | 4643799 | Шланг (B7, F3) | 1 |
| 51 | 4643800 | Шланг (A8, F4) | 1 |
| 52 | 4643801 | Шланг (B8, F5) | 1 |
| 55 | 4643804 | Шланг (F4) | 1 |
| 56 | 4643805 | Шланг (F5) | 1 |
| 57 | 4643806 | Шланг (F6) | 1 |
| 58 | 4643807 | Шланг (F3) | 1 |
| 59 | 4643808 | Шланг (F2) | 1 |
| 60 | 4643809 | Шланг (F1) | 1 |
| 62 | 6023890 | Кронштейн | 1 |
| 70 | 4647503 | Угловой штуцер | 1 |
| 71 | 4647504 | Угловой штуцер | 2 |
| 72 | 4647505 | Угловой штуцер | 1 |
| 73 | 4647506 | Угловой штуцер | 1 |
| 74 | 4647507 | Угловой штуцер | 1 |
| 79 | 4653005 | Защита шланга | 4 |
| 66 | 4055312 | Ленточный зажим | 3 |
| 81 | 4326365 | Ленточный зажим | 12 |
| 82 | 4657443 | Защита шланга | 2 |
| 83 | 4323613 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
