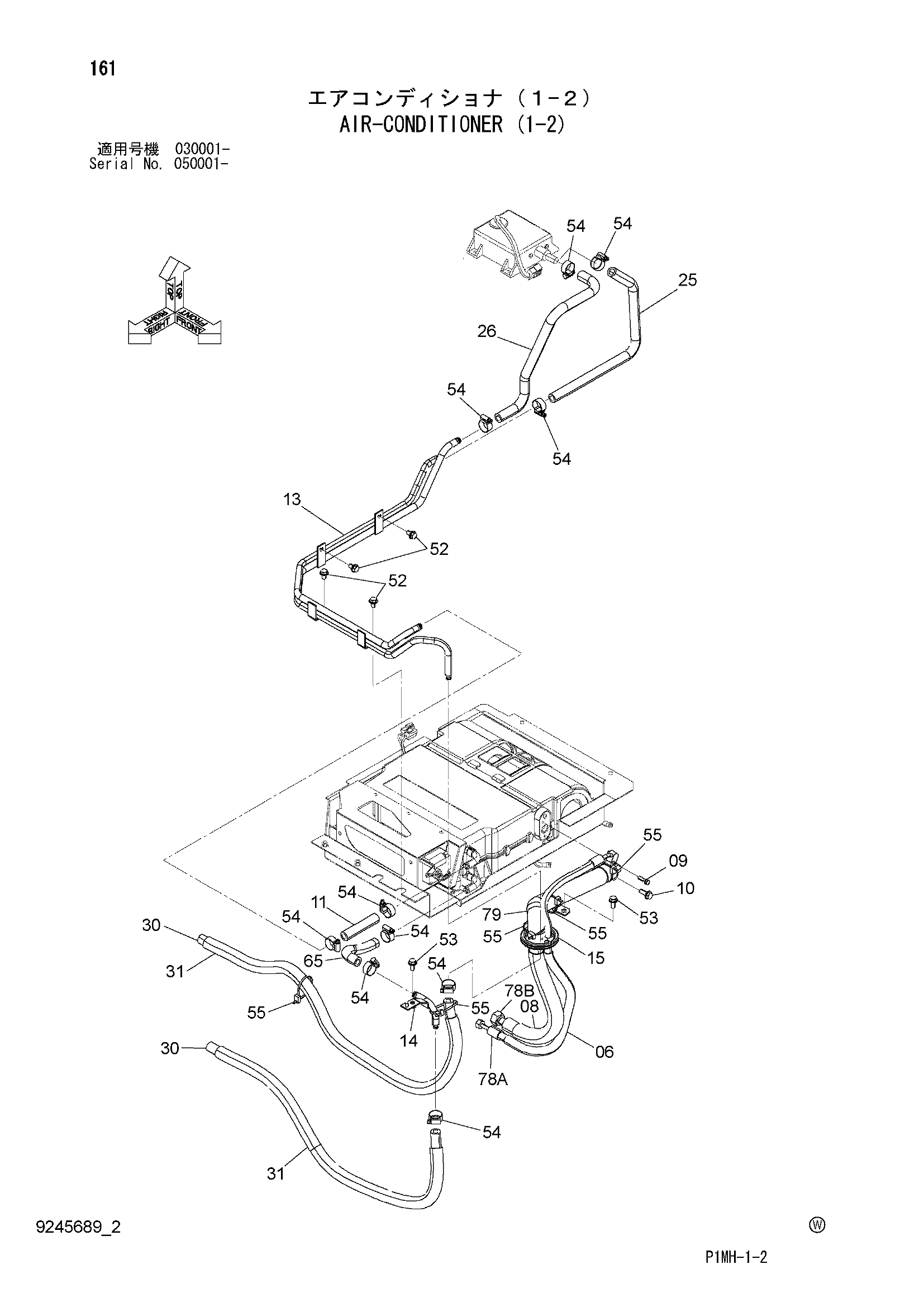

Кондиционер (1-2) — HITACHI ZX55UR-2D
Заводская схема «Кондиционер (1-2)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4346676 | Трубка | 1 |
| 08 | 4427534 | Трубка | 1 |
| 09 | J260625 | Болт с шайбой | 1 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | J260825 | Болт с шайбой | 1 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4617155 | Водяной шланг | 1 |
| 13 | 6023171 | Трубка водяной | 1 |
| 14 | 8098346 | Трубка водяной | 1 |
| 15 | 4627226 | Резиновая втулка | 1 |
| 25 | 3103235 | Водяной шланг | 1 |
| 26 | 3103236 | Водяной шланг | 1 |
| 30 | 4399545 | Водяной шланг | 2 |
| 31 | 4630313 | Трубка корругатед | 2 |
| 52 | J260816 | Болт с шайбой | 4 |
| 52A | J900816 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 53 | J260820 | Болт с шайбой | 2 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | 4514699 | Хомут шланга | 10 |
| 55 | 4055312 | Ленточный зажим | 5 |
| 65 | 4636874 | Водяной шланг | 1 |
| 78 | 9258372 | Кондиционер (1-2) | 1 |
| 78A | 4627019 | Шланг радиатора | 1 |
| 78B | 4633897 | Шланг радиатора | 1 |
| 79 | 4476778 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
