Кондиционер (2-2) — HITACHI ZX55UR-2D

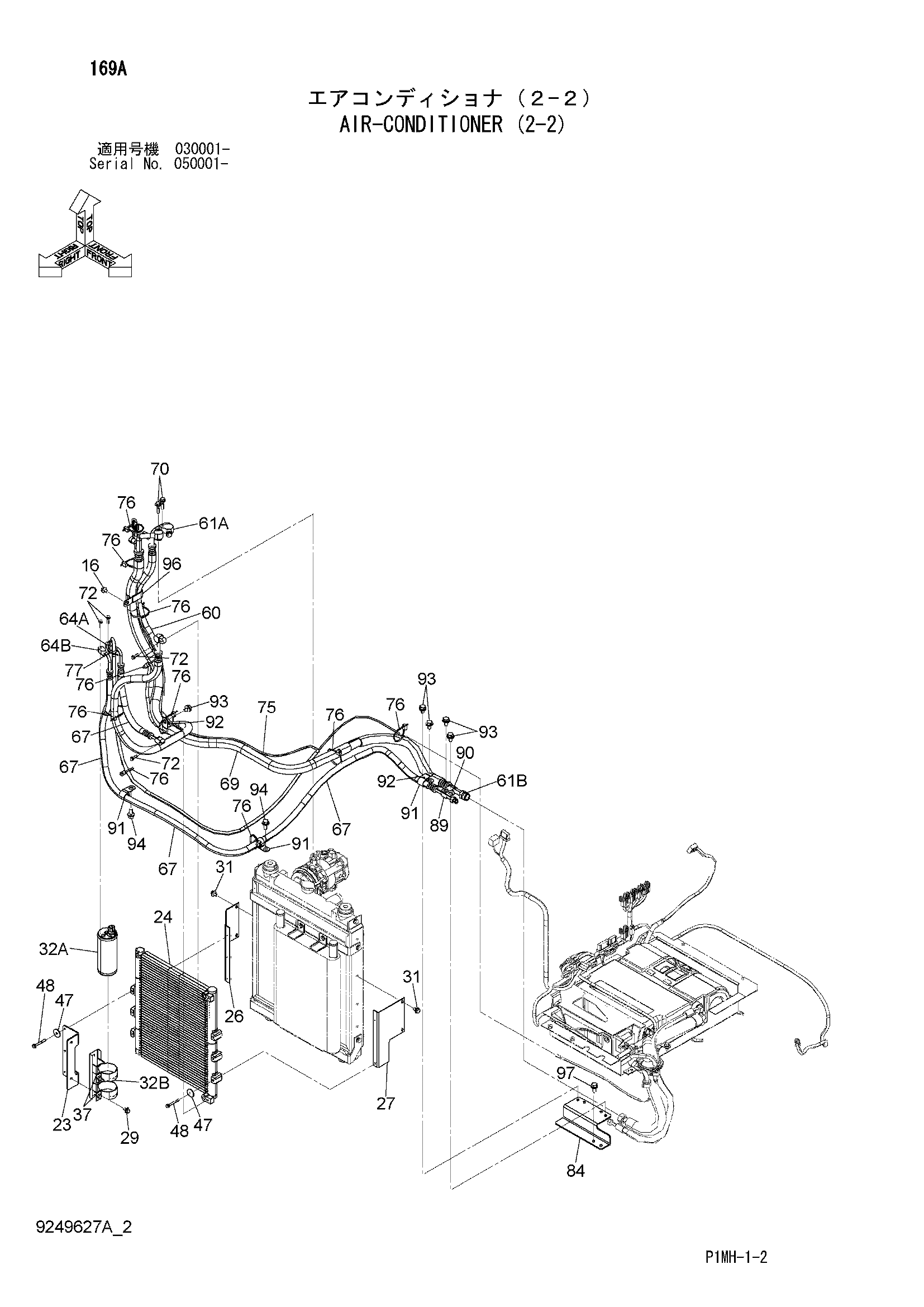

Заводская схема «Кондиционер (2-2)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | J260816 | Болт с шайбой | 1 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 23 | 9763562 | Кронштейн | 1 |
| 24 | 4615805 | Конденсатор | 1 |
| 26 | 8100428 | Правый кронштейн | 1 |
| 27 | 8096050 | Левый кронштейн | 1 |
| 29 | J260816 | Болт с шайбой | 2 |
| 29A | J900816 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 31 | J260816 | Болт с шайбой | 4 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 9258374 | Кондиционер | 1 |
| 32A | 4615806 | Осушитель | 1 |
| 32B | 4615807 | Кронштейн | 1 |
| 37 | J260620 | Болт с шайбой | 2 |
| 37A | J900620 | Болт | 1 |
| 37B | A590106 | Плоская шайба | 1 |
| 47 | 4340301 | Шайба | 5 |
| 48 | J260650 | Болт с шайбой | 5 |
| 48A | J900650 | Болт | 1 |
| 48B | A590106 | Плоская шайба | 1 |
| 60 | 4306669 | Трубка | 1 |
| 61 | 9258375 | Кондиционер | 1 |
| 61A | 4633815 | Шланг радиатора | 1 |
| 61B | 4633965 | Шланг радиатора | 1 |
| 64 | 9258376 | Кондиционер | 1 |
| 64A | 4615903 | Шланг радиатора | 1 |
| 64B | 4633961 | Шланг радиатора | 1 |
| 67 | 4327293 | Защитный кожух | 4 |
| 69 | 4634786 | Трубка корругатед | 1 |
| 70 | J260835 | Болт с шайбой | 2 |
| 70A | J900835 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 72 | J260625 | Болт с шайбой | 4 |
| 72A | J900625 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
| 75 | 4641739 | Жгут проводов | 1 |
| 76 | 4055312 | Ленточный зажим | 10 |
| 77 | 4326365 | Ленточный зажим | 1 |
| 84 | 8102544 | Кронштейн | 1 |
| 89 | 4190271 | Зажим | 1 |
| 90 | 4190253 | Зажим | 1 |
| 91 | 4190274 | Зажим | 3 |
| 92 | 4192035 | Зажим | 2 |
| 93 | J271020 | Болт с шайбой | 5 |
| 93A | J901020 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 94 | J271025 | Болт с шайбой | 2 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
| 96 | 4411911 | Зажим | 1 |
| 97 | J271025 | Болт с шайбой | 2 |
| 97A | J901025 | Болт | 1 |
| 97B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
