Клапан трубопроводы (ML)(гидравлический рычаг) — HITACHI ZX55UR-2D

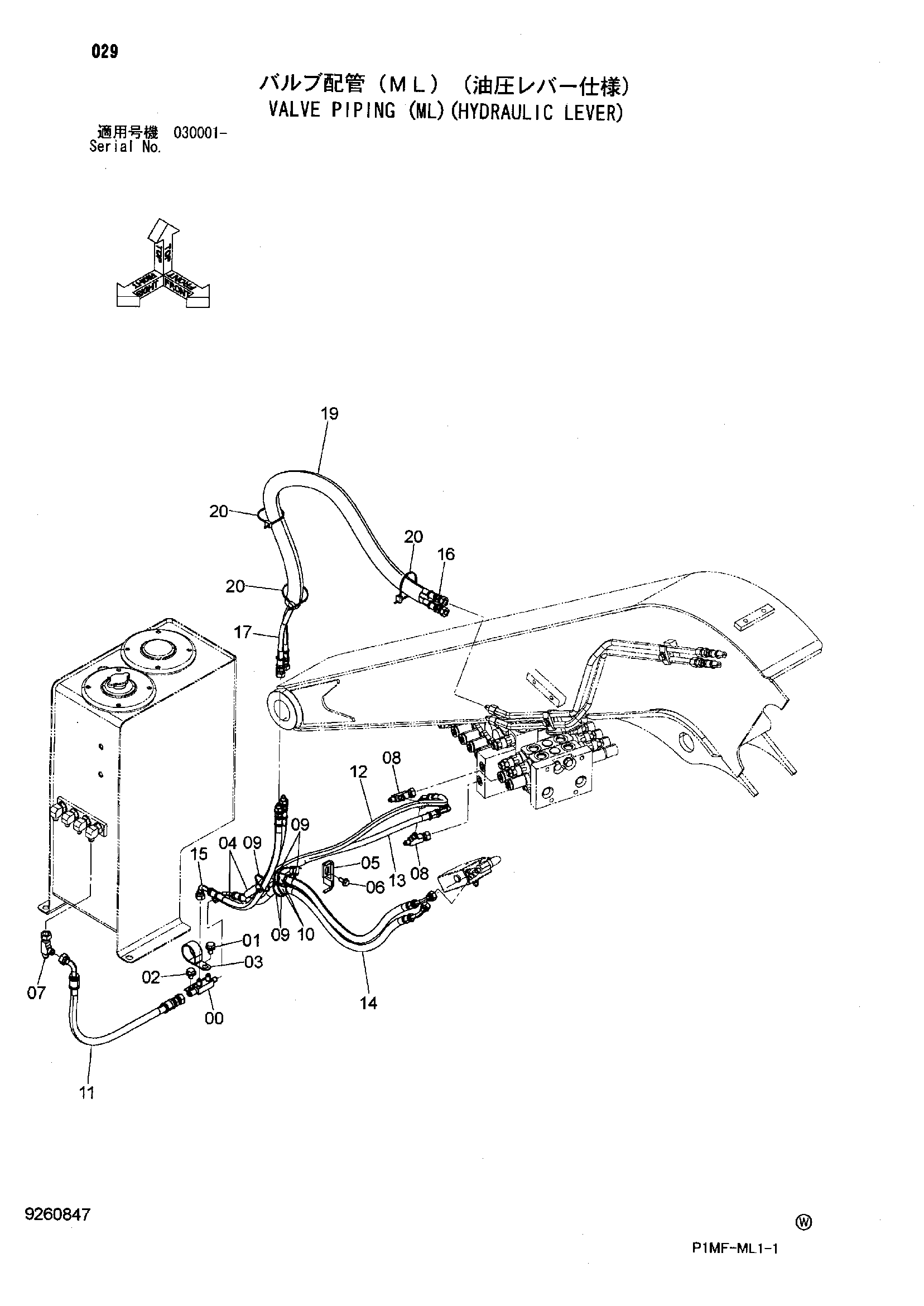

Заводская схема «Клапан трубопроводы (ML)(гидравлический рычаг)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4650749 | Коллектор | 1 |
| 01 | J271020 | Болт с шайбой | 1 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271016 | Болт с шайбой | 1 |
| 02A | J901016 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4190291 | Зажим | 1 |
| 04 | 4327293 | Защитный кожух | 2 |
| 05 | 9765782 | Направляющая | 1 |
| 06 | J260820 | Болт с шайбой | 1 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 08 | 4252786 | Тройник | 2 |
| 09 | 4055312 | Ленточный зажим | 5 |
| 10 | 4656022 | Резиновое уплотнение | 2 |
| 11 | 4650745 | Шланг | 1 |
| 12 | 4651884 | Шланг | 1 |
| 13 | 4650748 | Шланг | 1 |
| 14 | 4651885 | Шланг | 1 |
| 15 | 4650747 | Шланг | 1 |
| 16 | 4651882 | Шланг | 1 |
| 17 | 4651883 | Шланг | 1 |
| 19 | 4489565 | Защита шланга | 1 |
| 20 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
