Пилотные гидролинии (1-1)(гидравлический рычаг) — HITACHI ZX55UR-2D

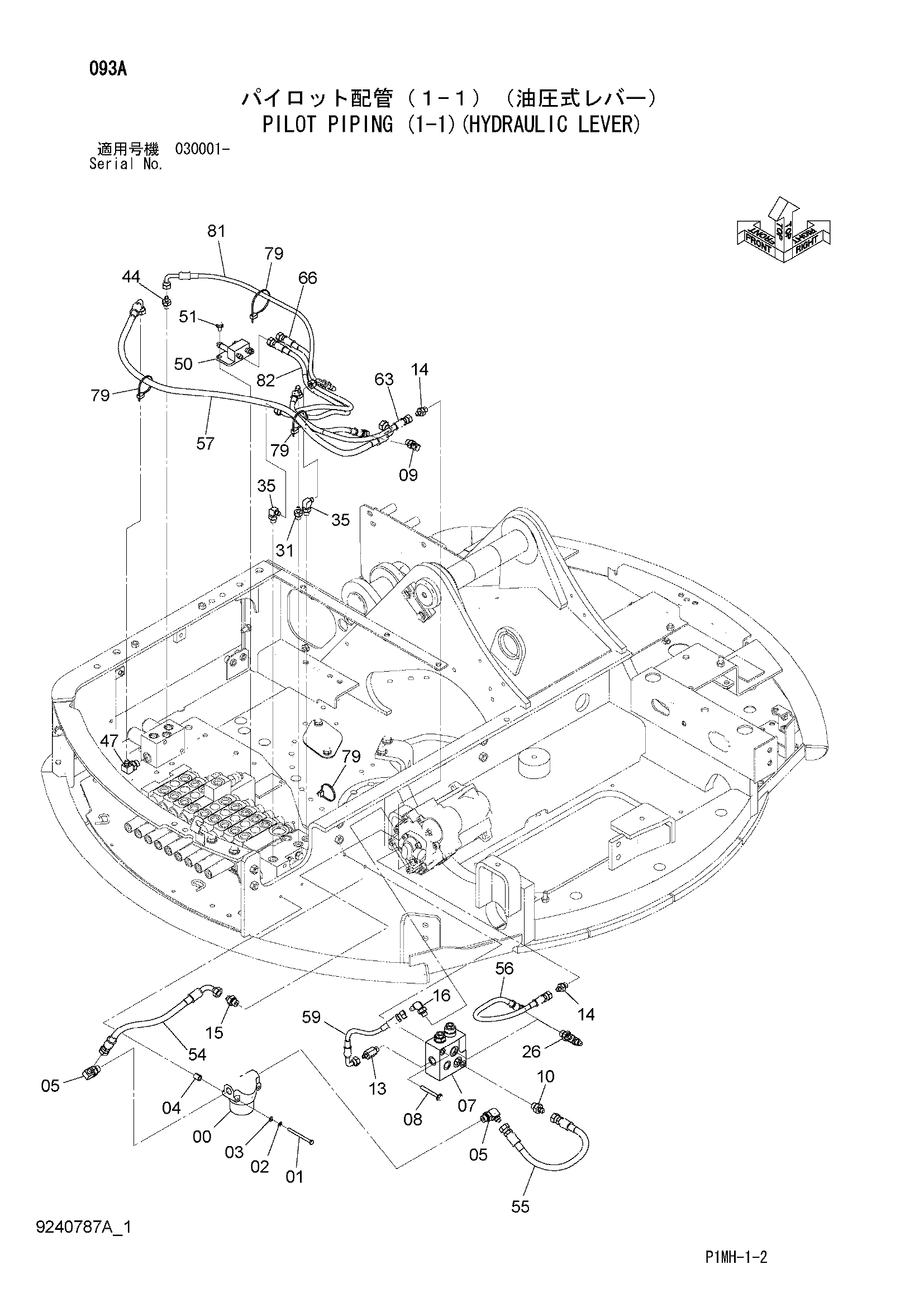

Заводская схема «Пилотные гидролинии (1-1)(гидравлический рычаг)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | J900680 | Болт | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4613450 | Клапан | 1 |
| 08 | J260865 | Болт с шайбой | 2 |
| 08A | J900865 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4270517 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852122 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4246385 замена: 4208909 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4208909 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852322 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852122 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4617354 | Коллектор | 1 |
| 51 | J260816 | Болт с шайбой | 2 |
| 51A | J900816 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 54 | 4643810 | Шланг | 1 |
| 55 | 4643811 | Шланг | 1 |
| 56 | 4643812 | Шланг | 1 |
| 57 | 4643813 | Шланг (P4) | 1 |
| 59 | 4643815 | Шланг | 1 |
| 63 | 4628399 | Шланг (LS) | 1 |
| 66 | 4628402 | Шланг (ET) | 1 |
| 79 | 4055312 | Ленточный зажим | 5 |
| 81 | 4628393 замена: 4670059 | Шланг (P5) | 1 |
| 81 | 4670059 | Пластиковый шланг (P5) | 1 |
| 82 | 4628404 замена: 4657437 | Шланг (D1) | 1 |
| 82 | 4657437 | Пластиковый шланг (D1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
