Клапан трубопроводы — HITACHI ZX55UR-2D

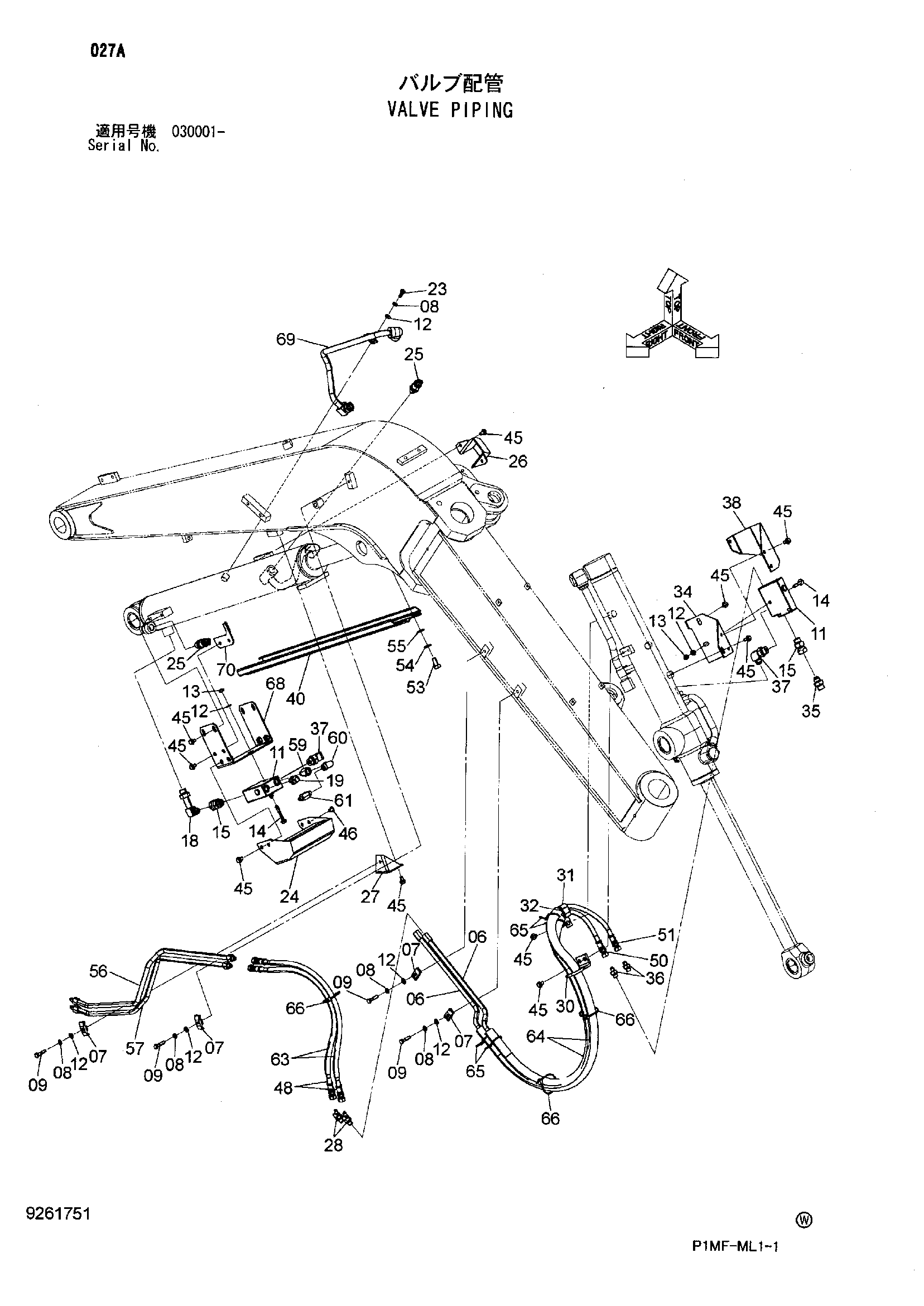

Заводская схема «Клапан трубопроводы» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8104393 | Трубка | 2 |
| 07 | 4275542 | Хомут трубки | 4 |
| 08 | A590908 | Пружинная шайба | 5 |
| 09 | J900835 | Болт | 4 |
| 11 | 4626522 | Удерживающий клапан | 2 |
| 12 | A590108 | Плоская шайба | 9 |
| 13 | M500807 | Гайка | 4 |
| 14 | J260855 | Болт с шайбой | 4 |
| 14A | J900855 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 4626862 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4217342 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | J900820 | Болт | 1 |
| 24 | 8105289 | Крышка | 1 |
| 25 | 4436271 | Датчик давления | 2 |
| 25A | 4365826 | Уплотнительное кольцо | 1 |
| 26 | 3107663 | Крышка | 1 |
| 27 | 8105290 | Кронштейн | 1 |
| 28 | A852222 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 8098136 | Кронштейн | 1 |
| 31 | 4190282 | Зажим | 1 |
| 32 | 4323155 | Резиновая втулка | 1 |
| 34 | 8104389 | Кронштейн | 1 |
| 35 | A852144 | Адаптер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852344 | Угловой штуцер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 3107660 | Крышка | 1 |
| 40 | 3107661 | Крышка гидроцилиндр. | 1 |
| 45 | J260816 | Болт с шайбой | 20 |
| 45A | J900816 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4657786 | Болт фланец | 2 |
| 48 | 4651925 | Шланг | 2 |
| 50 | 4651924 | Шланг | 1 |
| 51 | 4651926 | Шланг | 1 |
| 53 | J901225 | Болт | 1 |
| 54 | A590912 | Пружинная шайба | 1 |
| 55 | A590112 | Плоская шайба | 1 |
| 56 | 8105287 | Трубка | 1 |
| 57 | 8105288 | Трубка | 1 |
| 59 | 4202564 | Адаптер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4376846 | Угловой штуцер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4270517 | Адаптер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4327293 | Защитный кожух | 2 |
| 64 | 4489559 | Защита шланга | 2 |
| 65 | 4326365 | Ленточный зажим | 4 |
| 66 | 4055312 | Ленточный зажим | 3 |
| 68 | 8105674 | Кронштейн | 1 |
| 69 | 8105675 | Трубка | 1 |
| 70 | 9766362 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
