Дополнительные гидролинии (верхняя платформа) — HITACHI ZX55UR-2D

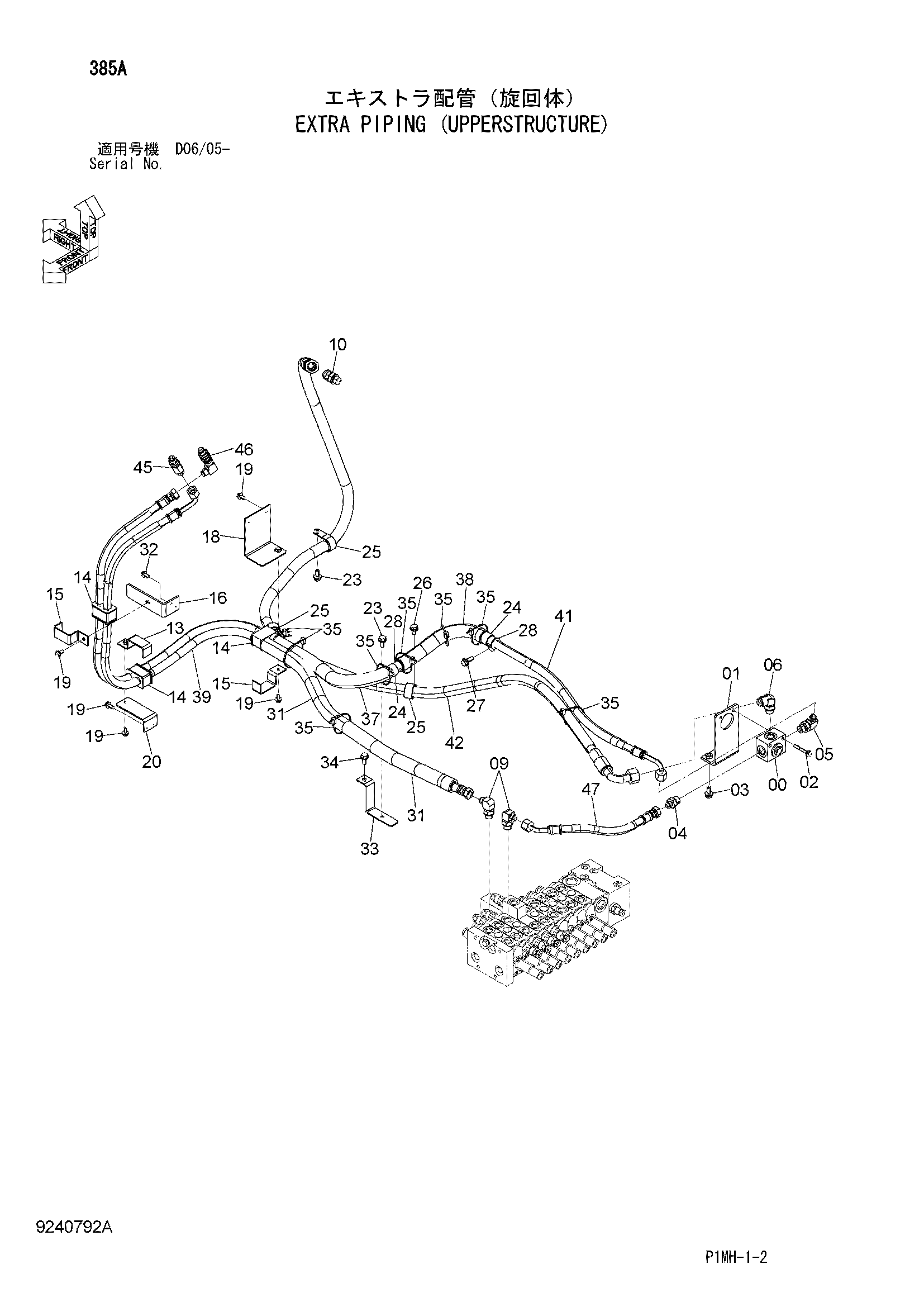

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 9762263 | Кронштейн | 1 |
| 02 | J260855 | Болт с шайбой | 2 |
| 02A | J900855 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4190246 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4412566 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9765950 | Хомут | 1 |
| 14 | 4623855 | Резиновая втулка | 3 |
| 15 | 4623856 | Хомут | 2 |
| 16 | 9762990 | Кронштейн | 1 |
| 18 | 9762992 | Кронштейн | 1 |
| 19 | J260820 | Болт с шайбой | 7 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 4652446 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4192035 | Зажим | 2 |
| 25 | 4190264 | Зажим | 3 |
| 26 | J271020 | Болт с шайбой | 1 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271030 | Болт с шайбой | 1 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4463996 | Резиновая втулка | 2 |
| 31 | 4432868 | Трубка | 2 |
| 32 | J260816 | Болт с шайбой | 2 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 9764230 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4055312 | Ленточный зажим | 8 |
| 37 | 4643353 | Трубка | 1 |
| 38 | 4643354 | Трубка | 1 |
| 39 | 4643863 | Шланг (A9) | 1 |
| 41 | 4643864 | Шланг (SA) | 1 |
| 42 | 4643865 | Шланг | 1 |
| 45 | 4647501 | Адаптер | 1 |
| 46 | 4647507 | Угловой штуцер | 1 |
| 47 | 4658083 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
