Топливные трубопроводы — HITACHI ZX55UR-2D

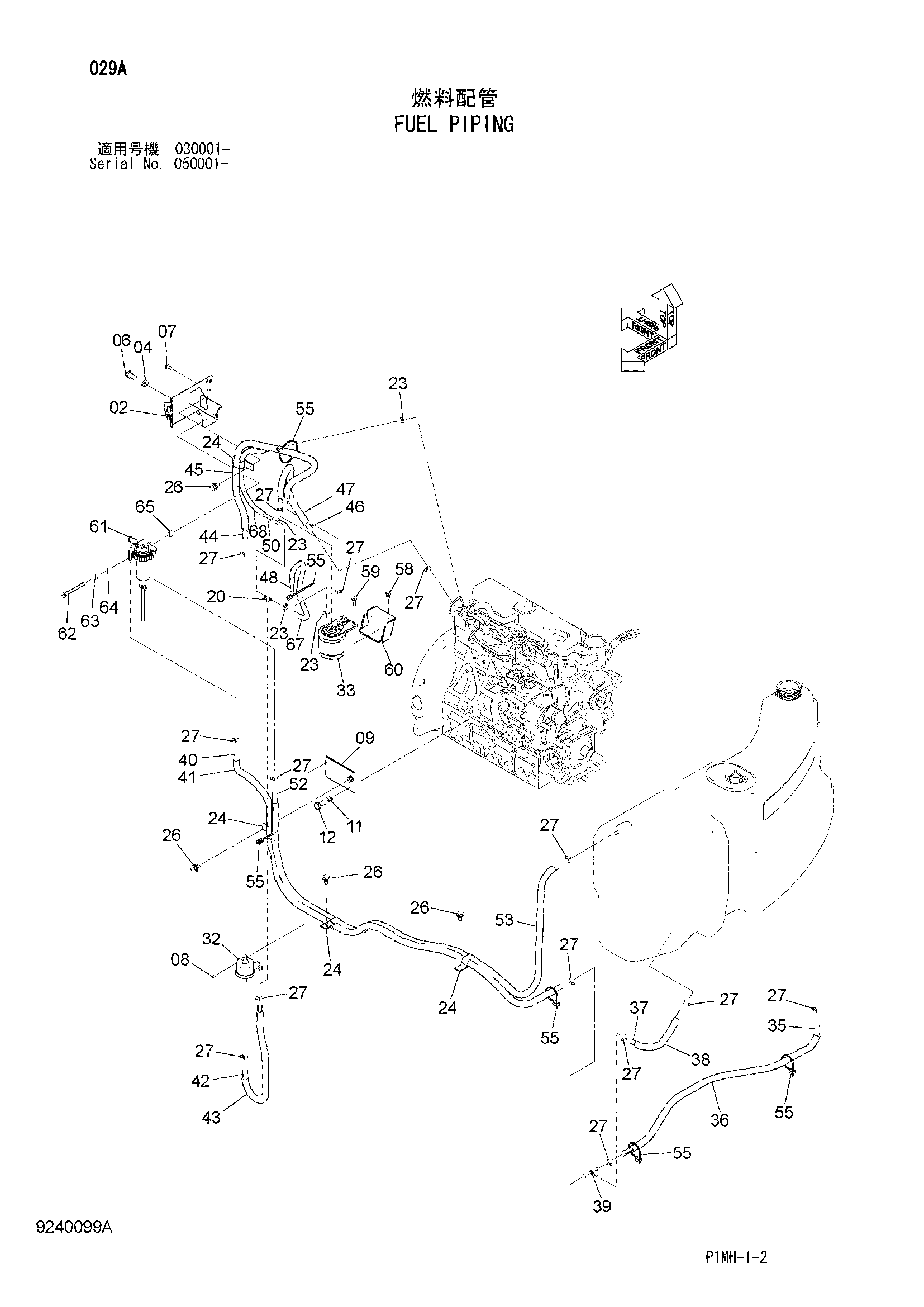

Заводская схема «Топливные трубопроводы» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8096662	Кронштейн	1
04	A590912	Пружинная шайба	1
06	J241225	Болт	1
07	J260816	Болт с шайбой	1
07A	J900816	Болт	1
07B	A590108	Плоская шайба	1
08	J260614	Болт с шайбой	2
08A	J900614	Болт	1
08B	A590106	Плоская шайба	1
09	9762679	Кронштейн	1
11	A590912	Пружинная шайба	2
12	J241225	Болт	2
20	4348594	Тройник	1
23	4394363	Хомут шланга	4
24	4190282	Зажим	4
26	J271020	Болт с шайбой	4
26A	J901020	Болт	1
26B	J222010	Шайба	1
27	4616159	Хомут шланга	14
32	4647138	Насос	1
33	4647139	Топливный фильтр	1
35	4635791	Топливный шланг	1
36	4296331	Трубка	1
37	4383153	Топливный шланг	1
38	4400458	Трубка	1
39	4402364	Разъём	1
40	4289001	Топливный шланг	1
41	4446067	Трубка	1
42	4352772	Топливный шланг	1
43	4383151	Трубка	1
44	4363459	Топливный шланг	1
45	4339231	Трубка	1
46	4427933	Топливный шланг	1
47	4427939	Трубка	1
48	4641580	Топливный шланг	1
50	4641579	Топливный шланг	1
52	4641572	Топливный шланг	1
53	4319951	Трубка	1
55	4055312	Ленточный зажим	6
58	J260816	Болт с шайбой	2
58A	J900816	Болт	1
58B	A590108	Плоская шайба	1
59	J260825	Болт с шайбой	2
59A	J900825	Болт	1
59B	A590108	Плоская шайба	1
60	9765552	Кронштейн	1
61	4468770	Фильтр	1
62	J900885	Болт	1
63	A590908	Пружинная шайба	1
64	A590108	Плоская шайба	1
65	4277425	Проставка	1
67	4641584 замена: 4656821	Трубка корругатед	1
67	4656821	Трубка	1
68	4641583 замена: 4656822	Трубка корругатед	1
68	4656822	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
