Клапан трубопроводы — HITACHI ZX55UR-2D

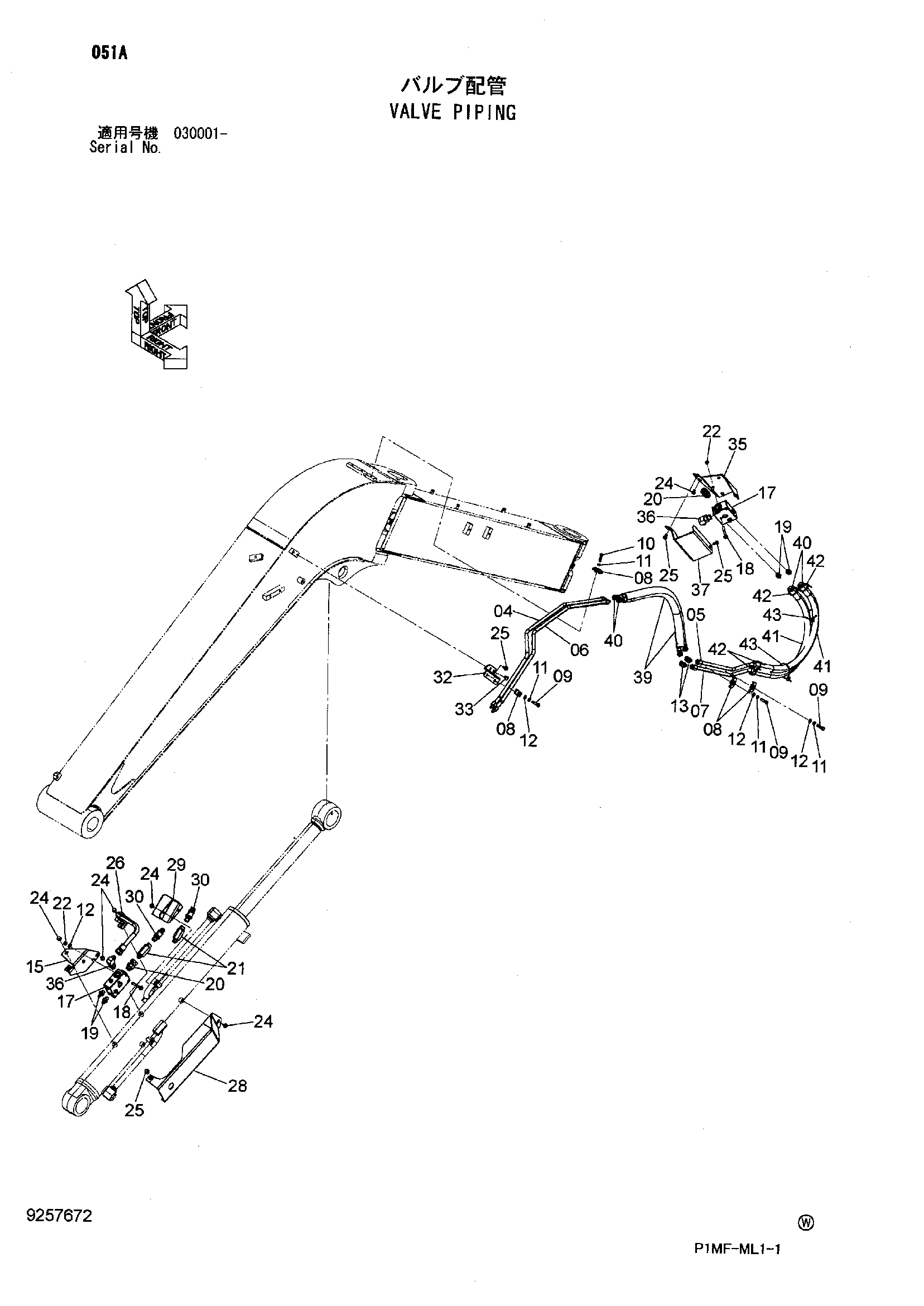

Заводская схема «Клапан трубопроводы» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8103135 | Трубка | 1 |
| 05 | 8103136 | Трубка | 1 |
| 06 | 8103137 | Трубка | 1 |
| 07 | 8103138 | Трубка | 1 |
| 08 | 4275542 | Хомут трубки | 4 |
| 09 | J900835 | Болт | 3 |
| 10 | J900830 | Болт | 1 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | A590108 | Плоская шайба | 5 |
| 13 | A852222 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 8105182 | Кронштейн | 1 |
| 17 | 4626522 | Удерживающий клапан | 2 |
| 18 | J260855 | Болт с шайбой | 4 |
| 18A | J900855 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | A852122 | Адаптер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4626862 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4325980 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | M500807 | Гайка | 4 |
| 24 | J260812 | Болт с шайбой | 8 |
| 24A | J900812 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J260816 | Болт с шайбой | 5 |
| 25A | J900816 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | 8105183 | Трубка | 1 |
| 28 | 3106775 | Крышка | 1 |
| 29 | 3106776 | Крышка | 1 |
| 30 | 4436271 | Датчик давления | 2 |
| 30A | 4365826 | Уплотнительное кольцо | 1 |
| 32 | 9765408 | Кронштейн | 1 |
| 33 | 4288579 | Пробка | 1 |
| 35 | 8103130 | Кронштейн | 1 |
| 36 | A852344 | Угловой штуцер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 3106777 | Крышка | 1 |
| 39 | 4327293 | Защитный кожух | 2 |
| 40 | 4646472 | Шланг | 4 |
| 41 | 4483311 | Защита шланга | 2 |
| 42 | 4326365 | Ленточный зажим | 4 |
| 43 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
