Основной рама — HITACHI ZX55UR-2D

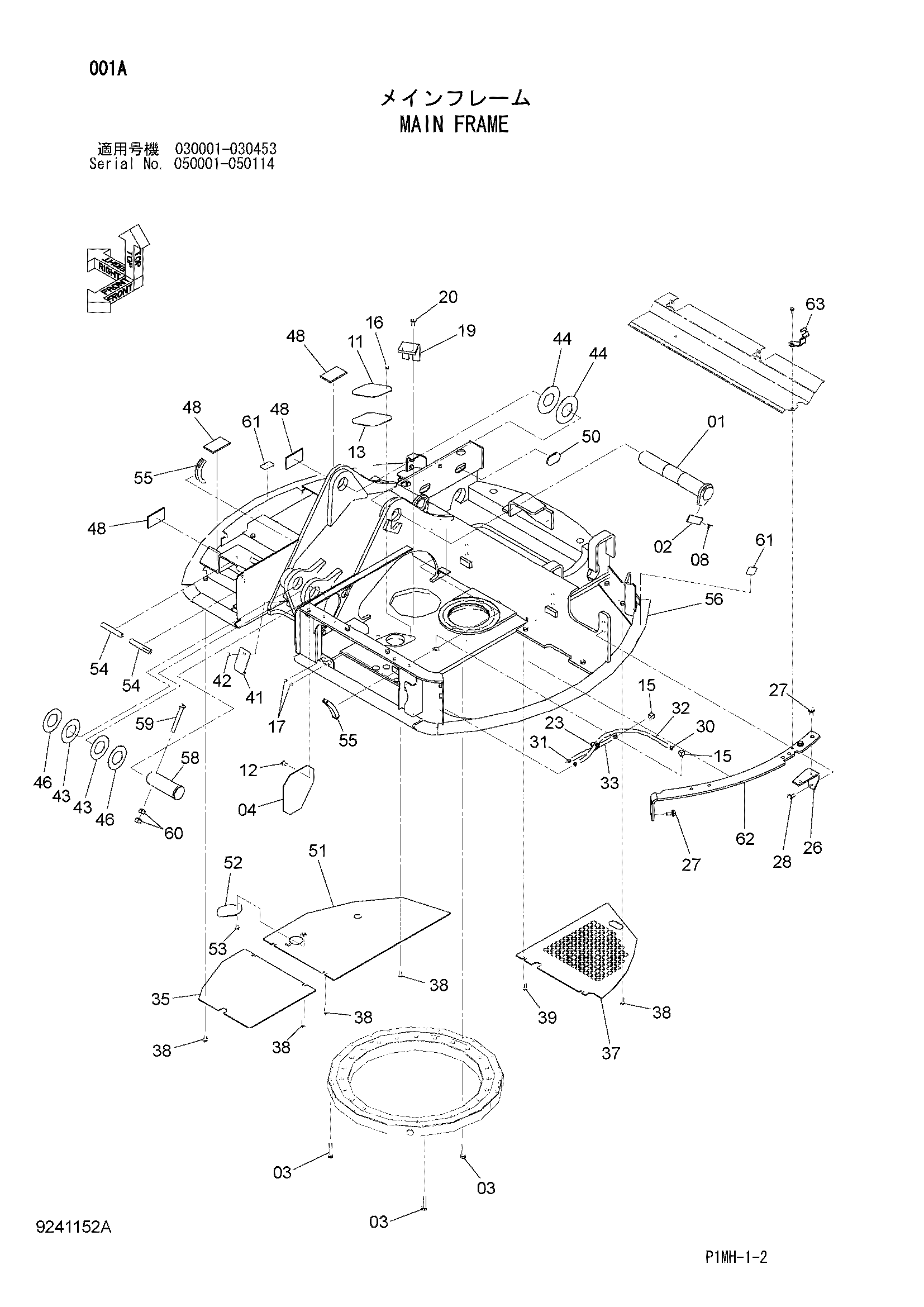

Заводская схема «Основной рама» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9762820 | Палец | 1 |
| 02 | 4621281 | Пластина | 1 |
| 03 | J921265 | Болт | 27 |
| 04 | 4621997 | Крышка | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 11 | 4604209 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4161735 | Манжета | 1 |
| 15 | 4606713 | Угловой штуцер | 2 |
| 16 | J271016 | Болт с шайбой | 2 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J75481 | Пресс-маслёнка | 2 |
| 19 | 4402785 | Ограничитель | 1 |
| 20 | J271235 | Болт с шайбой | 2 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 4055311 | Ленточный зажим | 1 |
| 26 | 9762109 | Кронштейн | 1 |
| 27 | J271230 | Болт с шайбой | 4 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271235 | Болт с шайбой | 2 |
| 28A | J901235 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4622143 | Нейлоновый шланг | 1 |
| 31 | 4621984 | Нейлоновый шланг | 1 |
| 32 | 4280364 | Трубка | 1 |
| 33 | 4371763 | Трубка | 1 |
| 35 | 4621992 | Крышка | 1 |
| 37 | 3102578 | Крышка | 1 |
| 38 | J271025 | Болт с шайбой | 10 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J271030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4622007 | Крышка | 1 |
| 42 | J260820 | Болт с шайбой | 1 |
| 42A | J900820 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 43 | 4365639 | Регулировочная шайба 0.5mm | 2 |
| 44 | 4353676 | Регулировочная шайба 0.5mm | 2 |
| 46 | 4365641 | Регулировочная шайба 1.0mm | 2 |
| 48 | 4617409 | Резиновая подушка | 4 |
| 50 | 4637128 | Резиновая втулка | 1 |
| 51 | 8102391 | Крышка | 1 |
| 52 | 4640766 | Крышка | 1 |
| 53 | J271020 | Болт с шайбой | 2 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4421255 | Амортизатор | 2 |
| 55 | 4643868 | Резиновая втулка | 1 |
| 56 | 5010466 | Рама основной | 1 |
| 58 | 4652908 | Палец | 1 |
| 59 | 4435123 | Стопорный палец | 1 |
| 60 | J950016 | Гайка | 2 |
| 61 | 4666357 | Уплотнение | 2 |
| 62 | 8096766 замена: 3110671 | Пластина | 1 |
| 62 | 3110671 | Пластина | 1 |
| 63 | 4667854 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
