Навесное оборудование педаль (2)(1P-2P)(вертикал тип)(электрический рычаг) — HITACHI ZX55UR-2D

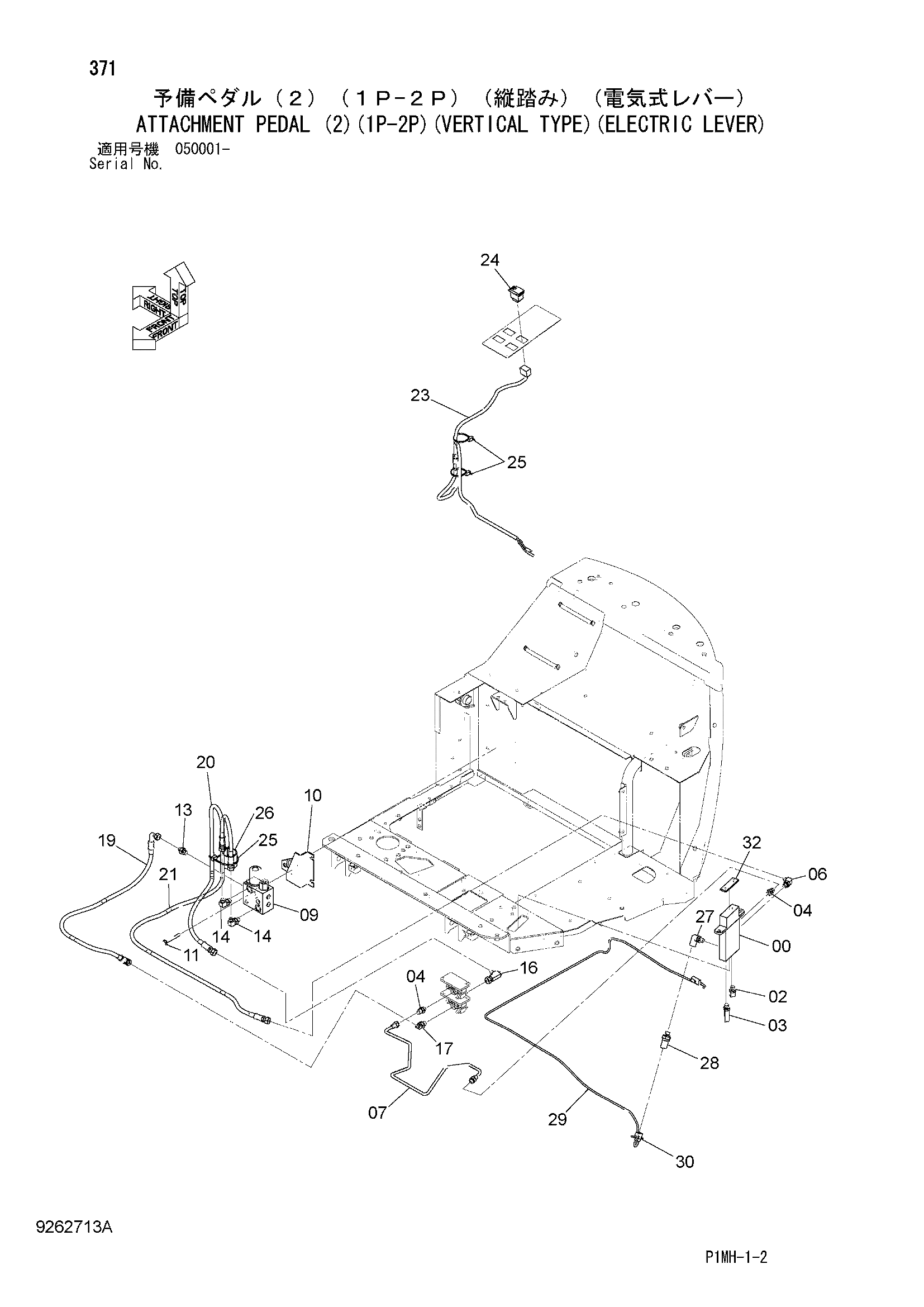

Заводская схема «Навесное оборудование педаль (2)(1P-2P)(вертикал тип)(электрический рычаг)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4647218 | Пилотный клапан | 1 |
| 02 | 4467375 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4467376 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4255304 | Штуцер трубки | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4652861 | Фильтр | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4634345 | Трубка | 1 |
| 09 | 4616572 | Клапан редукинг | 1 |
| 10 | 8104599 | Кронштейн | 1 |
| 11 | J260865 | Болт с шайбой | 2 |
| 11A | J900865 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4252786 | Тройник | 1 |
| 17 | A852222 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4652584 | Шланг (P) | 1 |
| 20 | 4652583 | Шланг (T) | 1 |
| 21 | 4652586 | Шланг (A) | 1 |
| 23 | 4623666 | Жгут проводов | 1 |
| 24 | 4629881 | Выключатель | 1 |
| 25 | 4055312 | Ленточный зажим | 3 |
| 26 | 4447140 | Резиновая прокладка | 1 |
| 27 | 4376846 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4647036 | Жгут проводов | 1 |
| 30 | 4326365 | Ленточный зажим | 1 |
| 32 | 4647225 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
