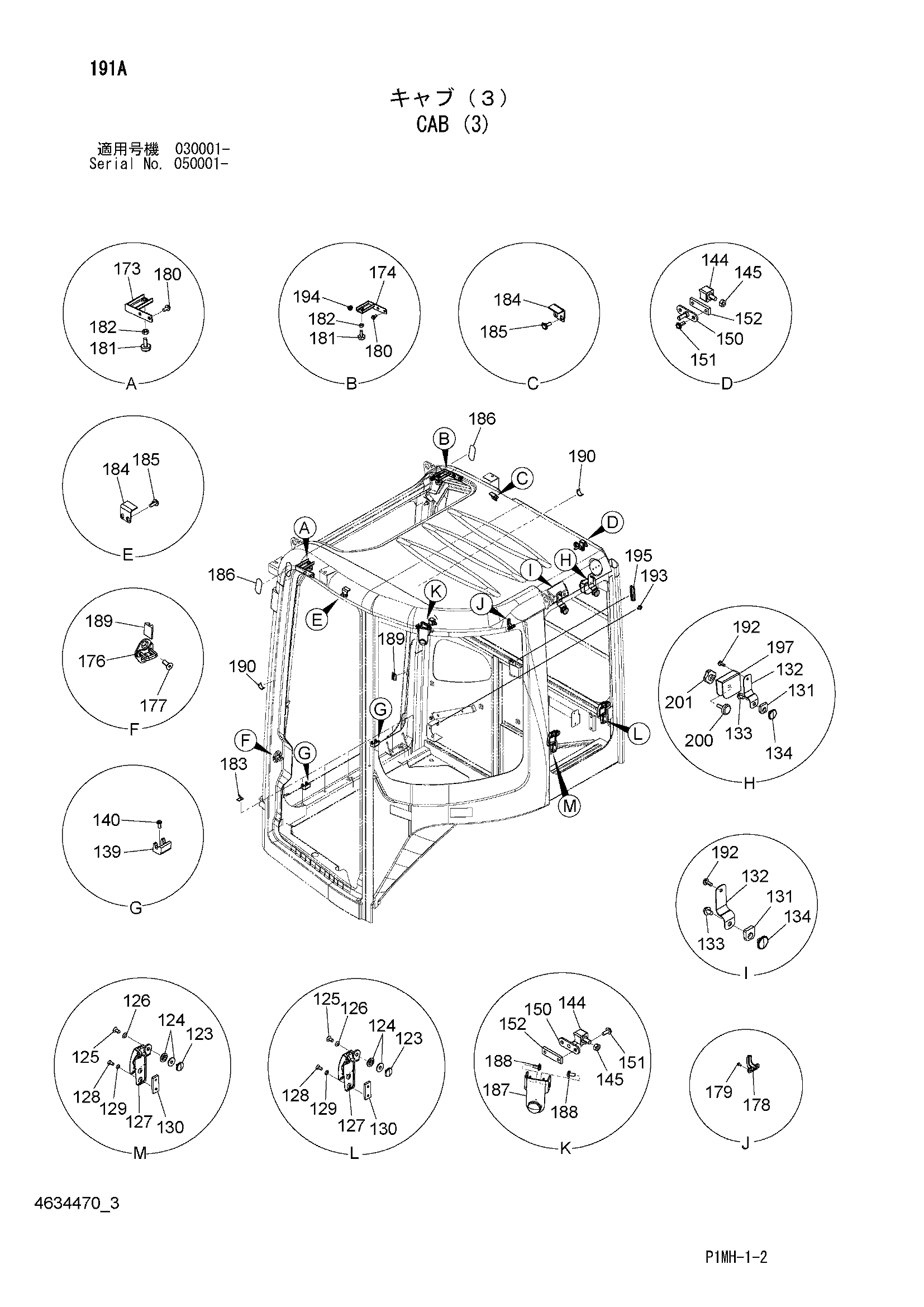

Кабина (3) — HITACHI ZX55UR-2D

Заводская схема «Кабина (3)» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
123	4424676	Фиксатор	2
124	4347062	Амортизатор	4
125	4424750	Винт	2
126	4424751	Шайба	2
127	4347060	Замок	2
128	4380958	Винт	4
129	4424752	Шайба	4
130	4424677	Сиденье	2
131	4642284	Амортизатор	2
132	4631022	Пружина	2
133	4424757	Болт	2
134	4424666	Гайка	2
139	4642285	Ограничитель	2
140	4646475	Винт	2
144	4642286	Ограничитель	2
145	J950008	Гайка	2
150	4642288	Ответная планка	2
151	4380970	Болт	4
152	4642289	Сиденье	2
173	4646305	Кронштейн	1
174	4646306	Кронштейн	1
176	4347035	Ответная планка	1
177	4424759	Болт	2
178	4642352	Подвес	1
179	4680547	Винт	2
180	4424770	Болт	4
181	4680533	Ограничитель	2
182	4424763	Гайка	2
183	4347049	Зажим	7
184	4680534	Кронштейн	2
185	4380970	Болт	4
186	4642341	Уплотнение	2
187	4665274	Ограничитель	1
188	4425821	Болт	2
189	4680535	Ограничитель	2
190	4424696	Резиновая прокладка	2
192	4380970	Болт	2
193	4424757	Болт	2
194	4680538	Колпачок	1
195	4657769	Уплотнение	1
197	4657771	Амортизатор	1
200	4436357	Амортизатор	1
201	4436356	Рукоятка	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
