Каталог запчастей HITACHI
Навес — HITACHI ZX55UR-2D

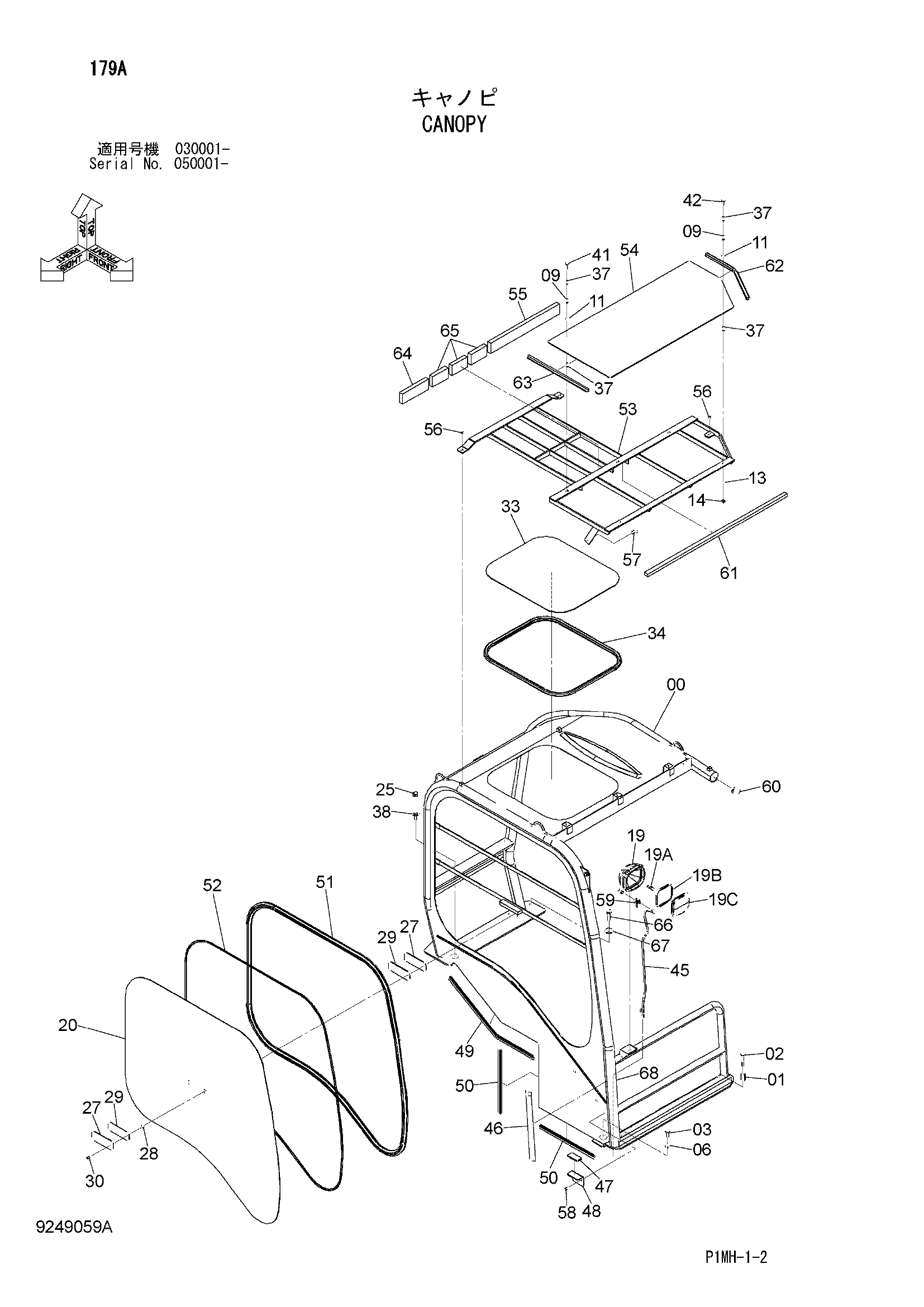

Заводская схема «Навес» для HITACHI ZX55UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023644 | Навес | 1 |
| 01 | 4617435 | Проставка | 3 |
| 02 | J271065 | Болт с шайбой | 3 |
| 02A | J901065 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 1 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 4625993 | Втулка | 1 |
| 09 | 4341709 | Резиновая прокладка | 6 |
| 11 | 4338217 | Проставка | 6 |
| 13 | A590108 | Плоская шайба | 3 |
| 14 | 4410536 | Гайка колпачок | 3 |
| 19 | 4608379 | Фара | 1 |
| 19A | 4375215 | Лампа | 1 |
| 19B | 4428123 | Прокладка | 1 |
| 19C | 4634053 | Рассеиватель | 1 |
| 20 | 4634492 | Пластина | 1 |
| 25 | 4633782 | Колпачок | 2 |
| 27 | 4434416 | Пластина | 2 |
| 28 | 4338217 | Проставка | 2 |
| 29 | 4434418 | Резиновая прокладка | 2 |
| 30 | J260820 | Болт с шайбой | 2 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 33 | 4634942 | Пластина | 1 |
| 34 | 4635155 | Уплотнитель | 1 |
| 37 | 4338215 | Шайба | 12 |
| 38 | J281235 | Болт с шайбой | 2 |
| 38A | J901235 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
| 41 | J900830 | Болт | 3 |
| 42 | J900825 | Болт | 3 |
| 45 | 4644122 | Жгут проводов | 1 |
| 46 | 4632343 | Сиденье | 1 |
| 47 | 4648128 | Резиновая прокладка | 1 |
| 48 | 4633959 | Кронштейн | 1 |
| 49 | 4415356 | Резиновое уплотнение | 1 |
| 50 | 4623270 | Резиновое уплотнение | 2 |
| 51 | 4649755 | Уплотнитель | 1 |
| 52 | 4649754 | Уплотнитель | 1 |
| 53 | 7050220 | Защитный кожух | 1 |
| 54 | 4650611 | Крышка | 1 |
| 55 | 3107446 | Резиновая прокладка | 1 |
| 56 | J260816 | Болт с шайбой | 3 |
| 56A | J900816 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 57 | J271025 | Болт с шайбой | 1 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J260816 | Болт с шайбой | 1 |
| 58A | J900816 | Болт | 1 |
| 58B | A590108 | Плоская шайба | 1 |
| 59 | 4254600 | Зажим | 1 |
| 60 | 4650769 | Колпачок | 1 |
| 61 | 4650834 | Резиновая прокладка | 1 |
| 62 | 4652755 | Амортизатор | 1 |
| 63 | 4652244 | Амортизатор | 1 |
| 64 | 4646495 | Резиновая прокладка | 1 |
| 65 | 4646496 | Резиновая прокладка | 3 |
| 66 | J921245 | Болт | 3 |
| 67 | 4183252 | Шайба | 3 |
| 68 | 4156881 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
