Отвал трубопроводы (1)(PA) — HITACHI ZX55UR-2

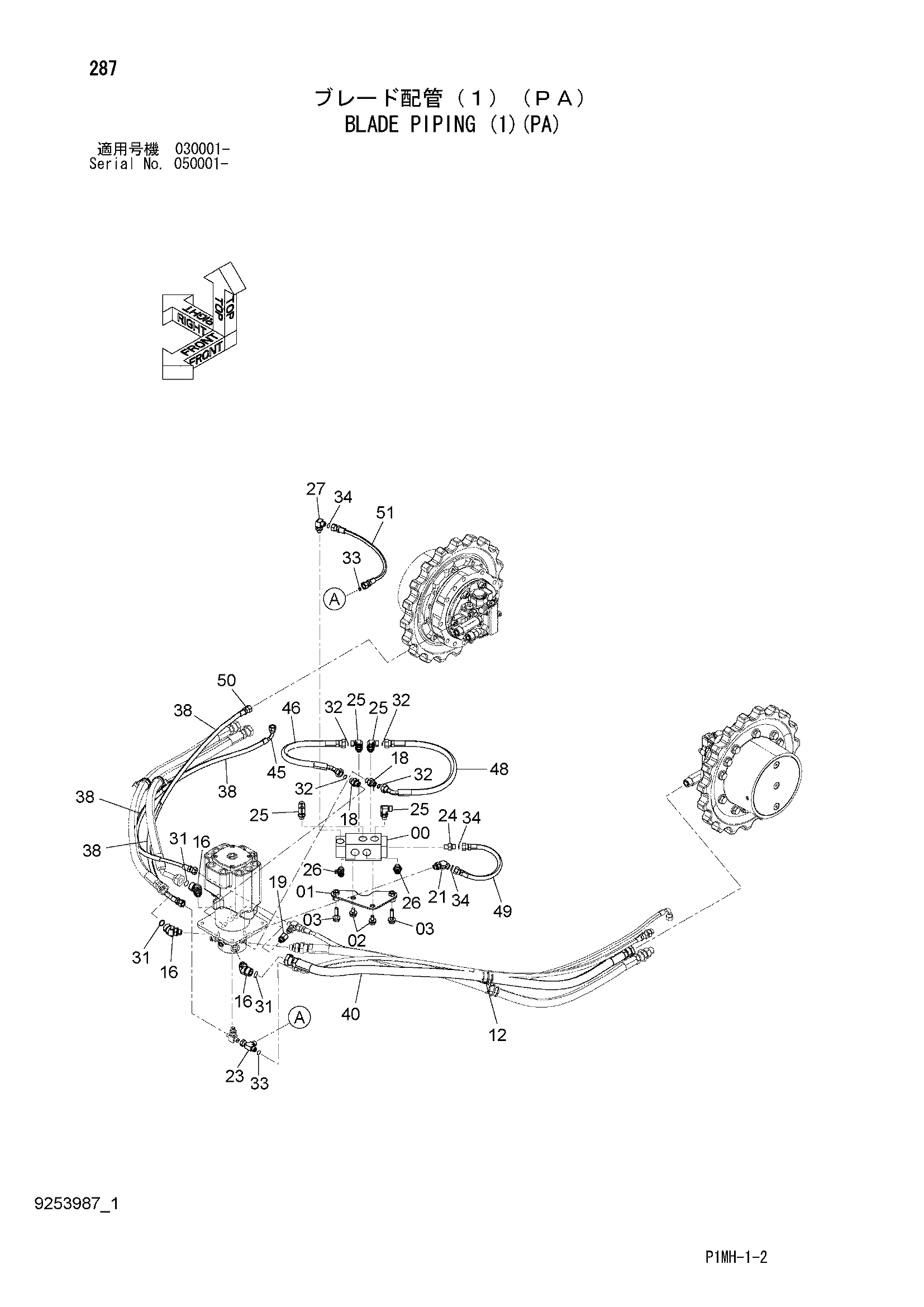

Заводская схема «Отвал трубопроводы (1)(PA)» для HITACHI ZX55UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417343 | Клапан селектор | 1 |
| 01 | 9764985 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271040 | Болт с шайбой | 2 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 12 | 4469142 | Ленточный зажим | 1 |
| 16 | 4640537 | Угловой штуцер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4619554 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4435445 | Разъём | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4637127 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4644103 | Унион S | 1 |
| 24 | 4620352 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4637125 | Угловой штуцер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4198403 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4637126 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4640533 | Уплотнительное кольцо | 3 |
| 32 | 4138928 | Уплотнительное кольцо | 4 |
| 33 | 4622073 | Уплотнительное кольцо | 2 |
| 34 | 4154235 | Уплотнительное кольцо | 3 |
| 38 | 4327293 | Защитный кожух | 4 |
| 40 | 3104832 | Шланг | 1 |
| 45 | 4648018 | Шланг | 1 |
| 46 | 4648019 | Шланг (P2) | 1 |
| 48 | 4648020 | Шланг (P1) | 1 |
| 49 | 4648021 | Шланг (PP) | 1 |
| 50 | 4648022 | Шланг | 1 |
| 51 | 4648023 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
