Трансмиссия — HITACHI ZX55UR-2

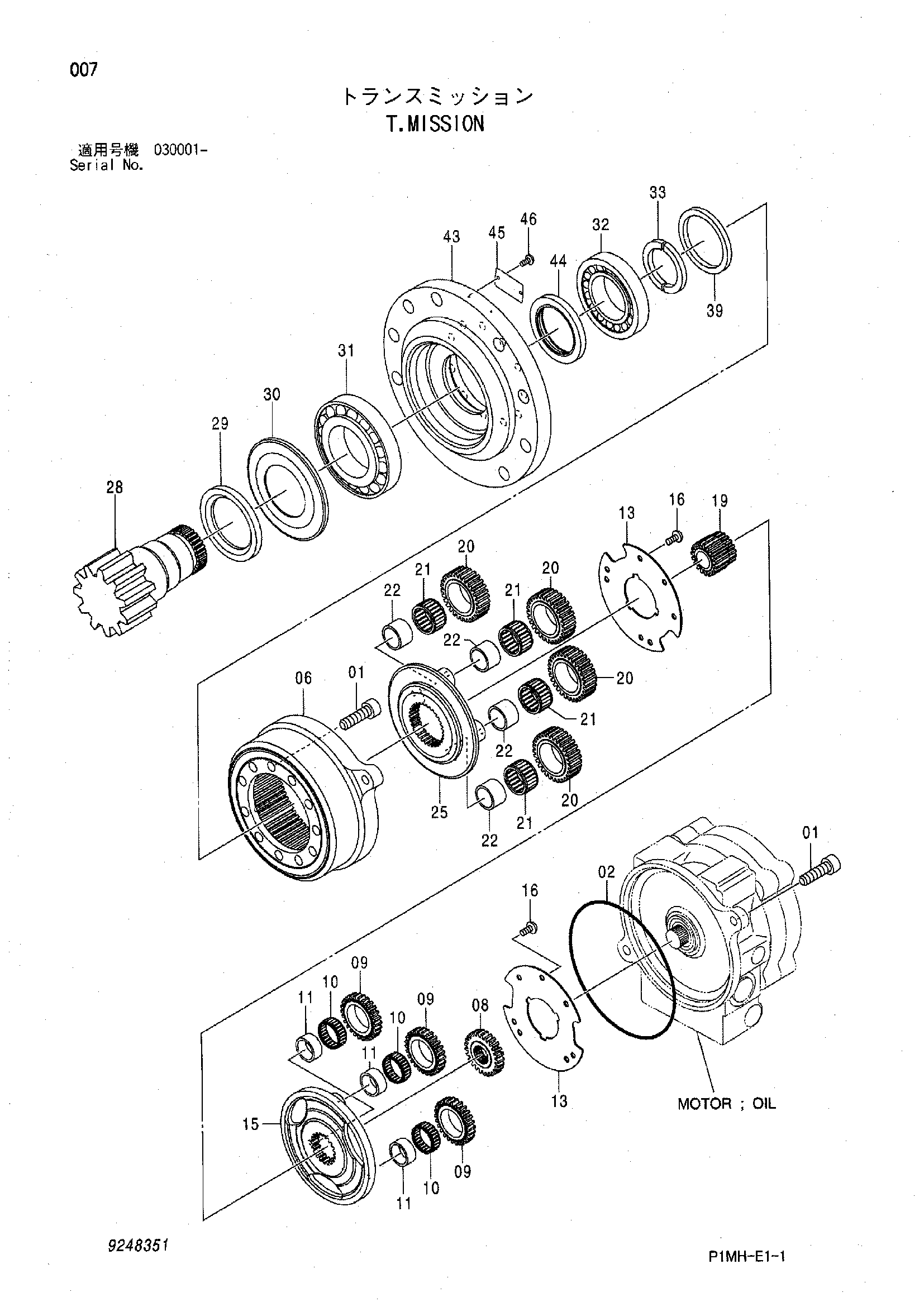

Заводская схема «Трансмиссия» для HITACHI ZX55UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9248351 | Трансмиссия | 1 | |
| 01 | M341230 | Болт с внутренним шестигранником | 13 |
| 02 | 4608324 | Уплотнительное кольцо | 1 |
| 06 | 3100651 | Коронная шестерня | 1 |
| 08 | 3100652 | Солнечная шестерня | 1 |
| 09 | 3100653 | Планетарная шестерня | 3 |
| 10 | 4612409 | Игольчатый подшипник | 3 |
| 11 | 4612408 | Кольцо внутренний | 3 |
| 13 | 4605112 | Пластина | 2 |
| 15 | 2050715 | Водило | 1 |
| 16 | 4614242 | Болт | 7 |
| 19 | 3100654 | Солнечная шестерня | 1 |
| 20 | 3098504 | Планетарная шестерня | 4 |
| 21 | 4605114 | Игольчатый подшипник | 4 |
| 22 | 4605115 | Кольцо внутренний | 4 |
| 25 | 2050716 | Водило | 1 |
| 28 | 3100655 | Вал проп. | 1 |
| 29 | 4611615 | Проставка | 1 |
| 30 | 4613099 | Пружина пластина | 1 |
| 31 | 4612424 | Роликовый подшипник | 1 |
| 32 | 4612425 | Роликовый подшипник | 1 |
| 33 | 4613141 | Шайба 6.70mm | 1 |
| 33 | 4613142 | Шайба 6.85mm | 1 |
| 33 | 4613143 | Шайба 7.00mm | 1 |
| 33 | 4613144 | Шайба 7.15mm | 1 |
| 33 | 4613145 | Шайба 7.30mm | 1 |
| 33 | 4613146 | Шайба 7.45mm | 1 |
| 39 | 4611763 | Втулка | 1 |
| 43 | 2050717 | Корпус | 1 |
| 44 | 4612410 | Масляное уплотнение | 1 |
| 46 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
