Пилотные гидролинии (5 порты) — HITACHI ZX55UR-2

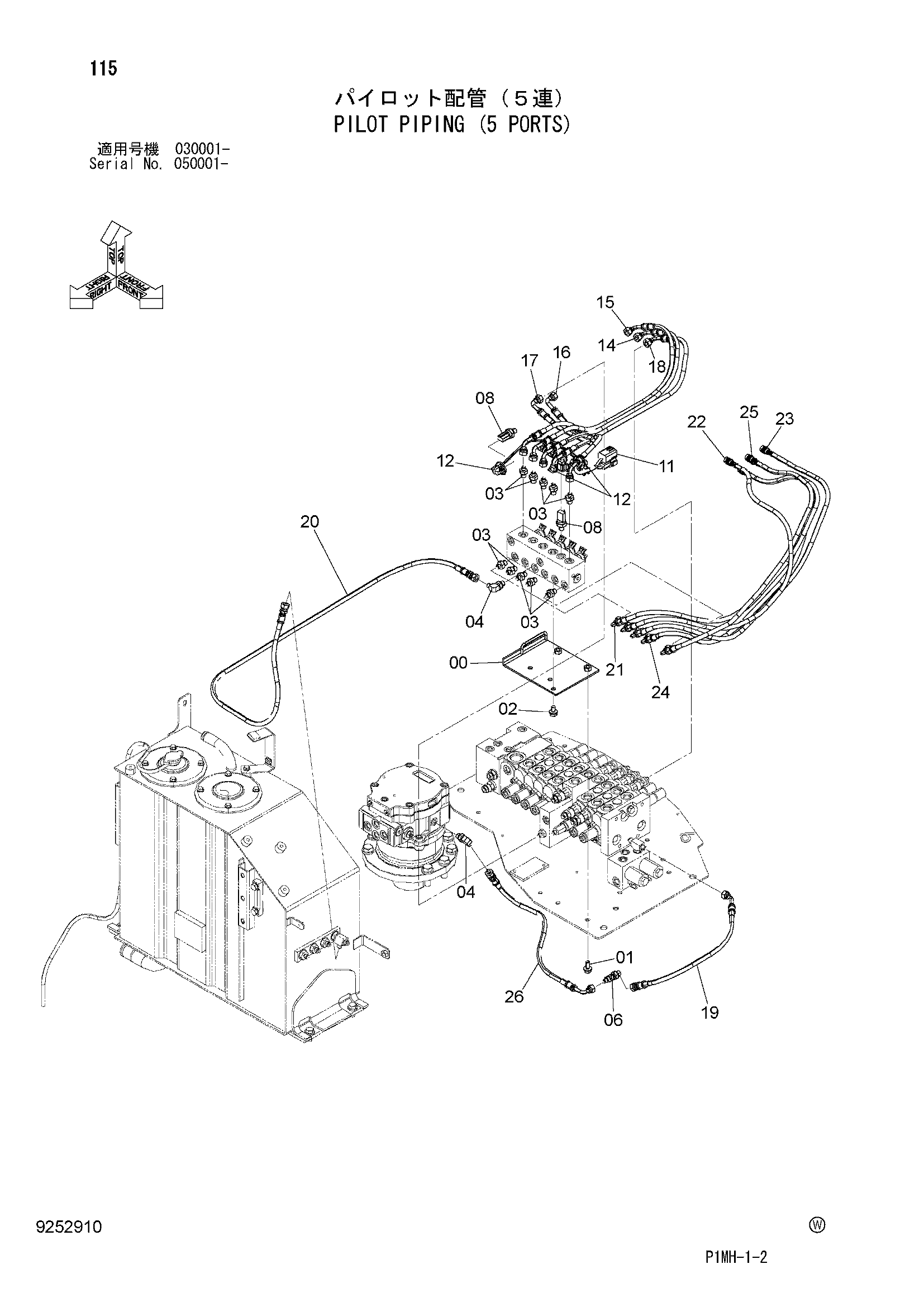

Заводская схема «Пилотные гидролинии (5 порты)» для HITACHI ZX55UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763005 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A852122 | Адаптер | 10 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852422 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4436535 | Датчик давления | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 3106129 | Жгут проводов | 1 |
| 12 | 4055311 | Ленточный зажим | 3 |
| 14 | 4643848 | Шланг (6B5, 1) | 1 |
| 15 | 4643849 | Шланг (5B5, 2) | 1 |
| 16 | 4643850 | Шланг (7A5, 3) | 1 |
| 17 | 4643851 | Шланг (6A5, 4) | 1 |
| 18 | 4643852 | Шланг (7B5, 5) | 1 |
| 19 | 4643853 | Шланг (F) | 1 |
| 20 | 4643847 | Шланг (ST) | 1 |
| 21 | 4643854 | Шланг (5G1, 41) | 1 |
| 22 | 4643855 | Шланг (5B1, 21) | 1 |
| 23 | 4643856 | Шланг (5A1, 34) | 1 |
| 24 | 4643857 | Шланг (5C1, 43) | 1 |
| 25 | 4643858 | Шланг (5D, 32) | 1 |
| 26 | 4643859 | Шланг (5PB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
