Кондиционер (2-1) — HITACHI ZX55UR-2

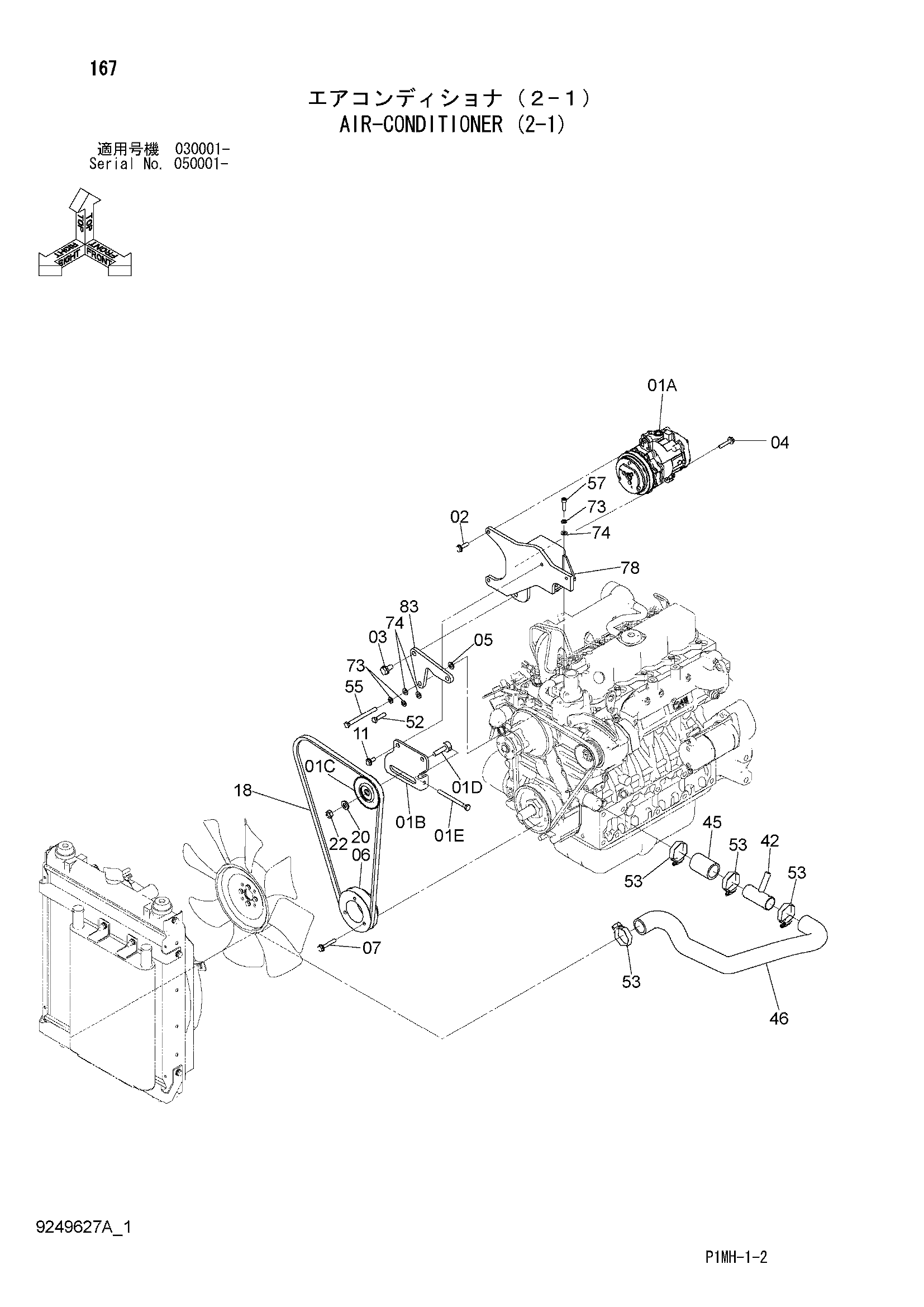

Заводская схема «Кондиционер (2-1)» для HITACHI ZX55UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9258373 | Кондиционер | 1 |
| 01A | 4615804 | Компрессор | 1 |
| 01B | 4637564 | Кронштейн | 1 |
| 01C | 4635841 | Шкив | 1 |
| 01D | 4635844 | Вал | 1 |
| 01E | 4635845 | Болт регулировочный | 1 |
| 02 | J260830 | Болт с шайбой | 2 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 1 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J260840 | Болт с шайбой | 1 |
| 04A | J900840 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J222008 | Шайба | 1 |
| 06 | 3104715 | Шкив | 1 |
| 07 | J260850 | Болт с шайбой | 3 |
| 07A | J900850 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 11 | J260820 | Болт с шайбой | 2 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 18 | 4643669 | Ремень V | 1 |
| 20 | J222010 | Шайба | 1 |
| 22 | J952010 | Гайка | 1 |
| 42 | 8087503 | Трубка | 1 |
| 45 | 4468968 | Водяной шланг | 1 |
| 46 | 3104716 | Водяной шланг | 1 |
| 52 | J900835 | Болт | 1 |
| 53 | 4011675 | Хомут шланга | 4 |
| 55 | J900800 | Болт | 1 |
| 57 | J780830 | Болт с внутренним шестигранником | 2 |
| 73 | A590908 | Пружинная шайба | 4 |
| 74 | A590108 | Плоская шайба | 4 |
| 78 | 7050440 | Кронштейн | 1 |
| 83 | 4652023 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
