Гидролинии хода — HITACHI ZX55UR-2

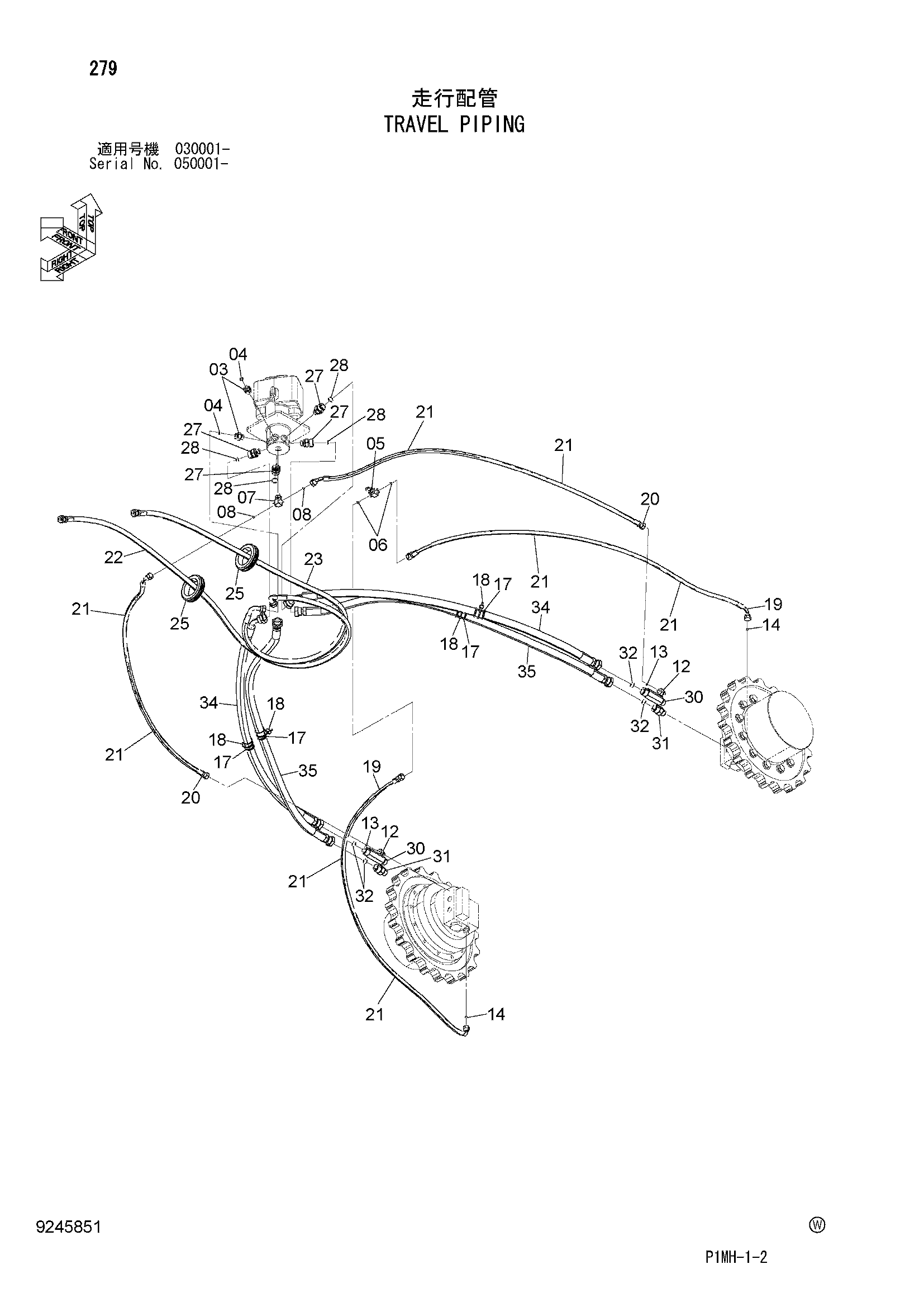

Заводская схема «Гидролинии хода» для HITACHI ZX55UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4619554 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4138928 | Уплотнительное кольцо | 2 |
| 05 | 4617461 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4154235 | Уплотнительное кольцо | 2 |
| 07 | 4621136 | Тройник | 1 |
| 07A | 4622072 | Уплотнительное кольцо | 1 |
| 08 | 4622073 | Уплотнительное кольцо | 2 |
| 12 | 4621543 | Адаптер | 2 |
| 12A | 4622346 | Уплотнительное кольцо | 1 |
| 13 | 4622073 | Уплотнительное кольцо | 2 |
| 14 | 4154235 | Уплотнительное кольцо | 2 |
| 17 | 4621902 | Амортизатор | 4 |
| 18 | 4055311 | Ленточный зажим | 4 |
| 19 | 3103895 | Шланг | 2 |
| 20 | 3103896 | Шланг | 2 |
| 21 | 4327293 | Защитный кожух | 8 |
| 22 | 3102562 | Шланг | 1 |
| 23 | 3102563 | Шланг | 1 |
| 25 | 4618055 | Резиновая втулка | 2 |
| 27 | 4640544 | Адаптер | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4640533 | Уплотнительное кольцо | 4 |
| 30 | 4640546 | Адаптер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4640545 | Адаптер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4640533 | Уплотнительное кольцо | 4 |
| 34 | 3106032 | Шланг (плаин) | 2 |
| 35 | 3104832 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
