Опора стрелы — HITACHI ZX55UR-2

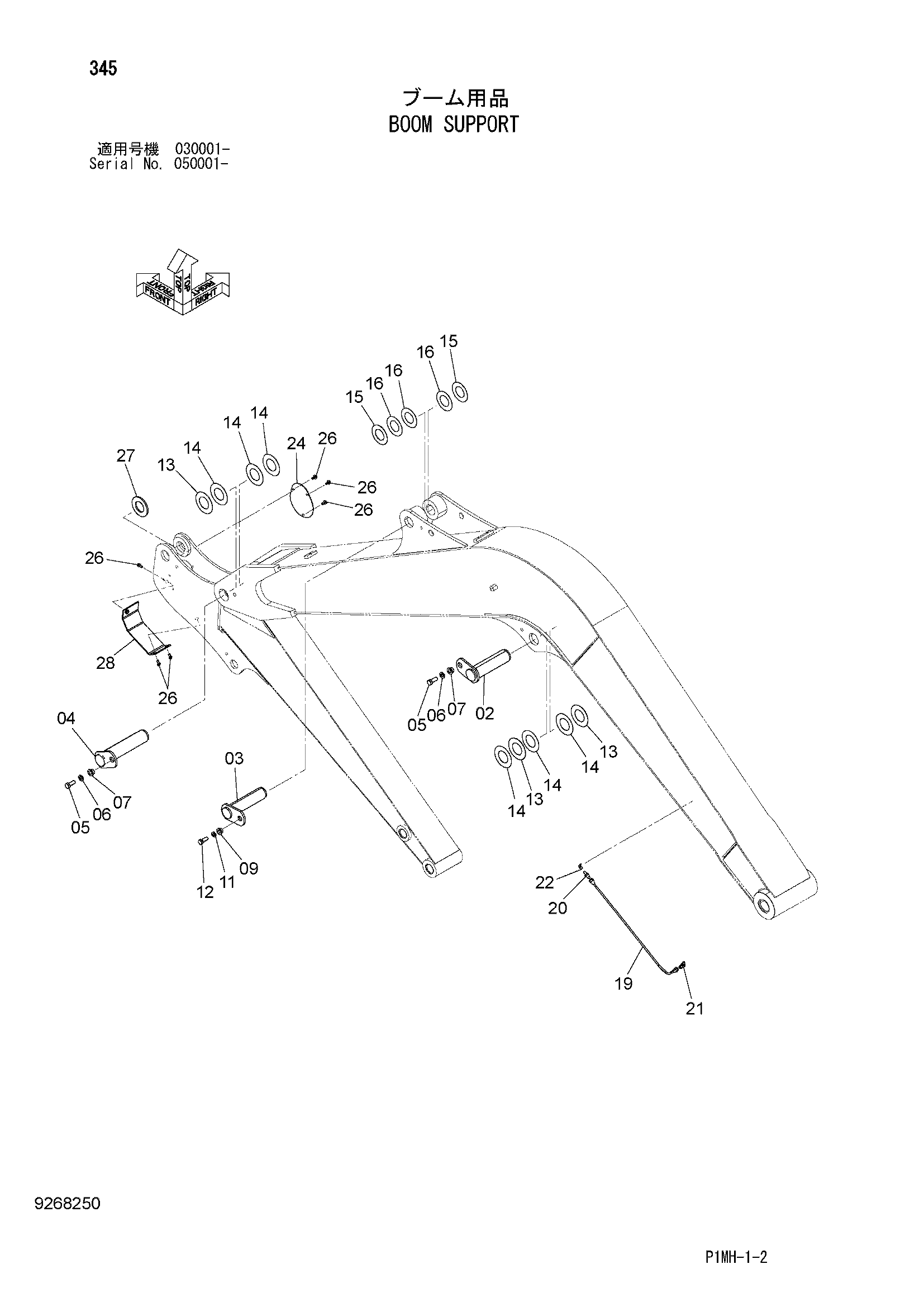

Заводская схема «Опора стрелы» для HITACHI ZX55UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9759950 | Палец | 1 |
| 03 | 9759951 | Палец | 1 |
| 04 | 9758158 | Палец | 1 |
| 05 | J901640 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | 4349716 | Втулка | 2 |
| 09 | 4339355 | Втулка | 1 |
| 11 | A590914 | Пружинная шайба | 1 |
| 12 | J901440 | Болт | 1 |
| 13 | 4365641 | Регулировочная шайба 1.0mm | 3 |
| 14 | 4365639 | Регулировочная шайба 0.5mm | 6 |
| 15 | 4374459 | Упорная пластина 1.0mm | 2 |
| 16 | 4353674 | Регулировочная шайба 0.5mm | 3 |
| 19 | 3102715 | Трубка | 1 |
| 20 | 4622774 | Штуцер трубки | 1 |
| 21 | 4345297 | Штуцер трубки | 1 |
| 22 | J75581 | Пресс-маслёнка | 1 |
| 24 | 4642605 | Крышка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | J260820 | Болт с шайбой | 6 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 4600162 | Пластина | 1 |
| 28 | 9763787 замена: 9769115 | Крышка | 1 |
| 28 | 9769115 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
