4Ходовой многофункциональный трубопроводы — HITACHI ZX55UR-2

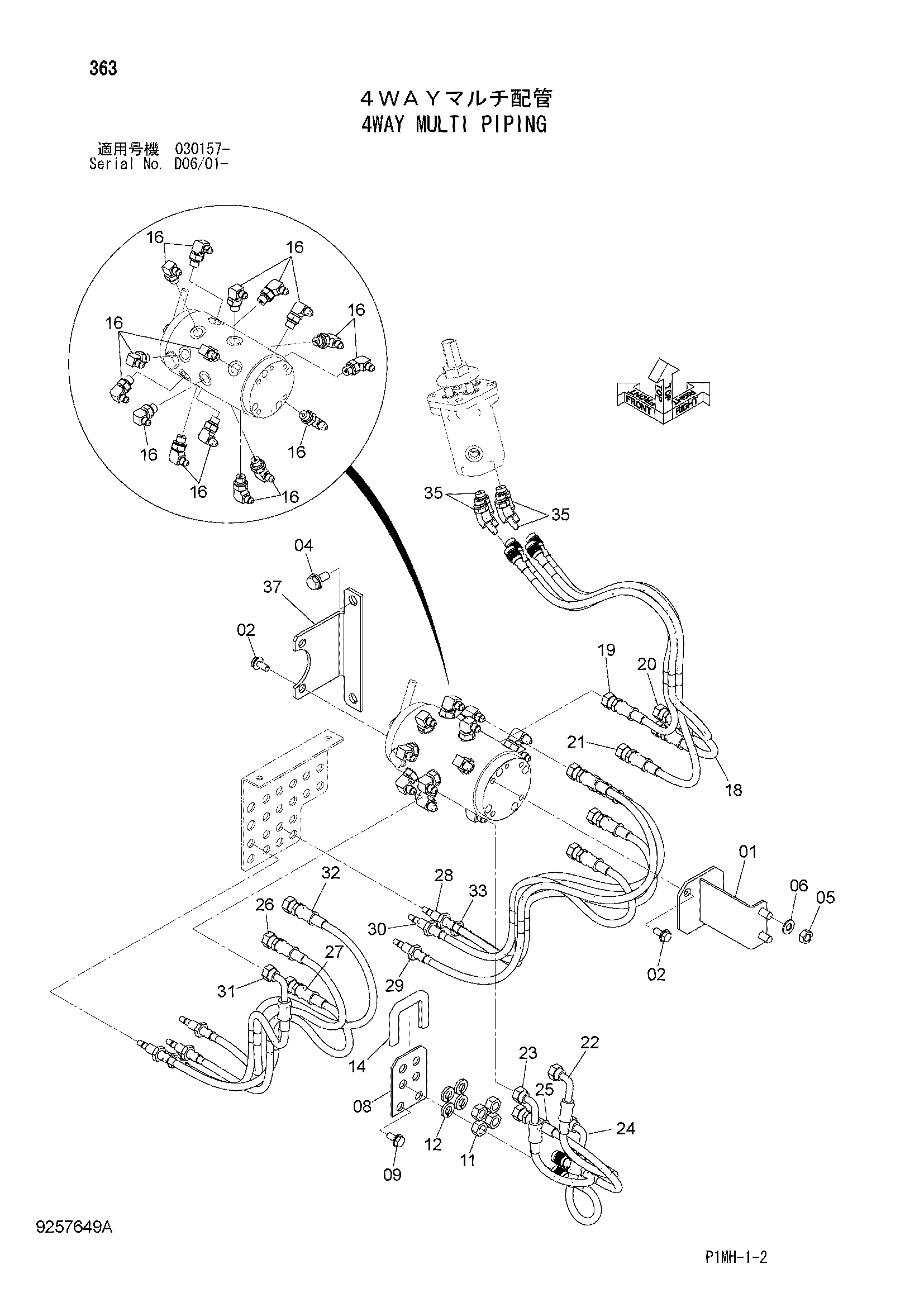

Заводская схема «4Ходовой многофункциональный трубопроводы» для HITACHI ZX55UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8094608 | Кронштейн | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J950010 | Гайка | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 08 | 4613577 | Пластина | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | J950012 | Гайка | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 14 | 4440766 | Амортизатор | 1 |
| 16 | A852322 | Угловой штуцер | 16 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4646330 | Шланг (L1) | 1 |
| 19 | 4646331 | Шланг (L2) | 1 |
| 20 | 4646332 | Шланг (L3) | 1 |
| 21 | 4646333 | Шланг (L4) | 1 |
| 22 | 4646334 | Шланг (R1) | 1 |
| 23 | 4646335 | Шланг (R2) | 1 |
| 24 | 4646337 | Шланг (R3) | 1 |
| 25 | 4646338 | Шланг (R4) | 1 |
| 26 | 4646341 | Шланг (1L) | 1 |
| 27 | 4646342 | Шланг (2L) | 1 |
| 28 | 4646359 | Шланг (3L) | 1 |
| 29 | 4646360 | Шланг (4L) | 1 |
| 30 | 4646361 | Шланг (1R) | 1 |
| 31 | 4646362 | Шланг (2R) | 1 |
| 32 | 4646364 | Шланг (3R) | 1 |
| 33 | 4646365 | Шланг (4R) | 1 |
| 35 | 4474556 | Угловой штуцер | 4 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 3108892 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
