Клапан трубопроводы — HITACHI ZX55UR

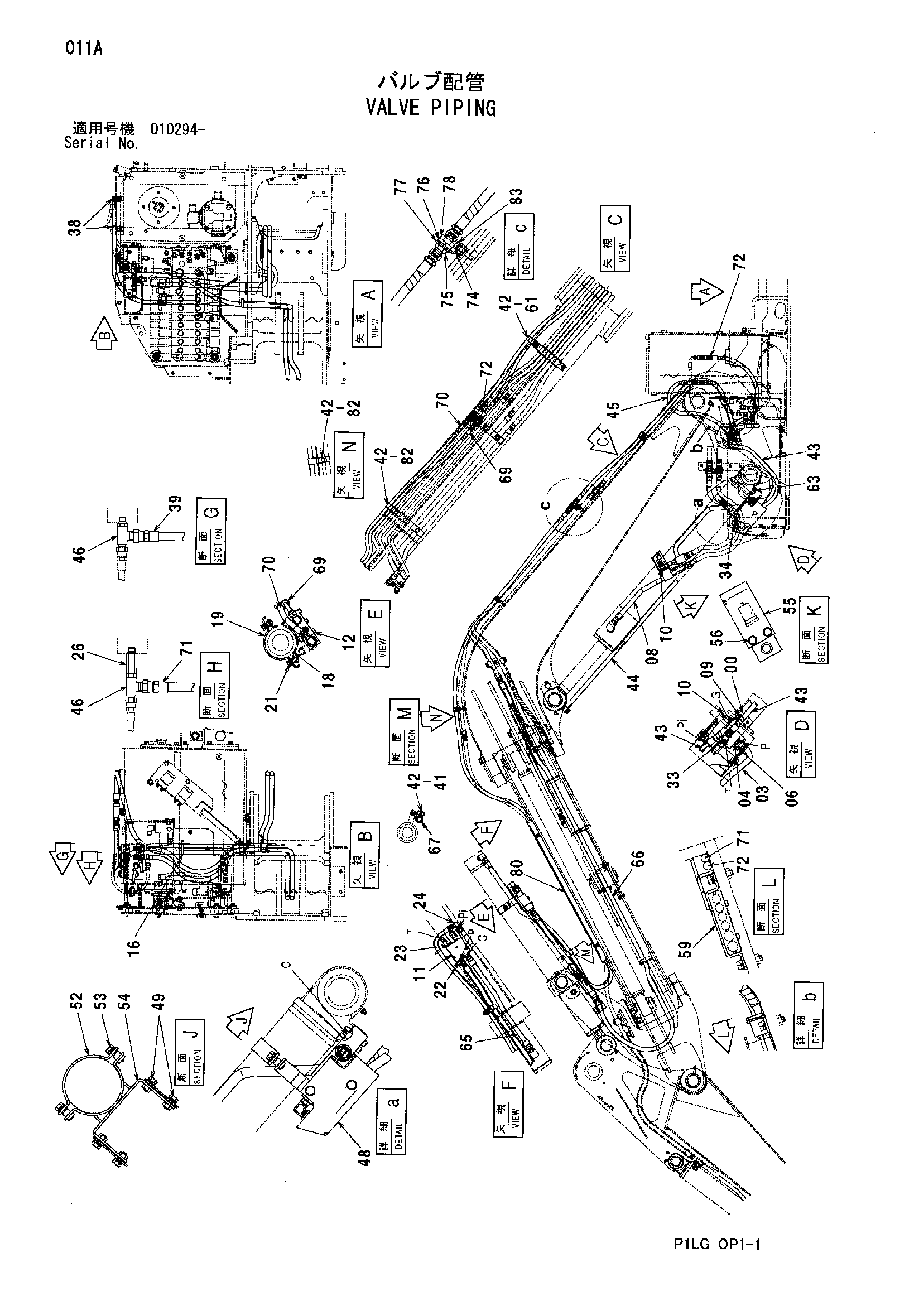

Заводская схема «Клапан трубопроводы» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4484039 | Удерживающий клапан | 1 |
| 03 | 8090205 | Трубка | 1 |
| 04 | A811025 | Уплотнительное кольцо | 1 |
| 06 | M340832 замена: M340836 | Болт с внутренним шестигранником | 4 |
| 06 | M340836 | Болт с внутренним шестигранником | 4 |
| 08 | 8091638 | Трубка | 1 |
| 09 | M340856 | Болт с внутренним шестигранником | 4 |
| 10 | 4436271 | Датчик давления | 2 |
| 10A | 4365826 | Уплотнительное кольцо | 1 |
| 11 | 4429579 | Удерживающий клапан | 1 |
| 12 | M340856 | Болт с внутренним шестигранником | 3 |
| 16 | 4055312 | Ленточный зажим | 10 |
| 18 | 8079358 | Хомут | 1 |
| 19 | 4431226 | Хомут | 1 |
| 21 | J021030 | Болт с шайбой | 2 |
| 21 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 22 | 4042032 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4368216 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4133249 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4202565 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4037761 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4133249 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4368224 | Тройник | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4482797 | Шланг | 1 |
| 41 | J021020 | Болт с шайбой | 1 |
| 41 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 42 | 4190282 | Зажим | 4 |
| 43 | 4327293 | Защитный кожух | 10 |
| 44 | 3090994 | Крышка | 1 |
| 45 | 4615782 | Шланг | 1 |
| 46 | 4438875 | Тройник | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 8091614 | Крышка | 1 |
| 49 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 52 | 4600427 | Хомут | 1 |
| 53 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 54 | 8097931 | Хомут | 1 |
| 55 | 4600426 | Крышка | 1 |
| 56 | J780816 | Болт с внутренним шестигранником | 2 |
| 59 | 8092431 | Хомут | 1 |
| 61 | J051022 | Болт с шайбой | 1 |
| 61 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 63 | 4506420 | Уплотнительное кольцо | 1 |
| 65 | 8094783 | Трубка | 1 |
| 66 | 4614404 | Шланг | 1 |
| 67 | 4190264 | Зажим | 1 |
| 69 | 4614469 | Шланг | 1 |
| 70 | 4614470 | Шланг | 1 |
| 71 | 4614405 | Шланг | 1 |
| 72 | 4614406 | Шланг | 1 |
| 74 | 4614450 | Кронштейн | 1 |
| 75 | 4200810 | Адаптер | 2 |
| 76 | J257218 | Пружинная шайба | 2 |
| 77 | A590118 | Плоская шайба | 2 |
| 78 | 4614480 | Гайка | 2 |
| 80 | 7045687 | Крышка | 1 |
| 82 | J260835 | Болт с шайбой | 2 |
| 82A | J900835 | Болт | 1 |
| 82B | A590108 | Плоская шайба | 1 |
| 83 | J260840 | Болт с шайбой | 1 |
| 83A | J900840 | Болт | 1 |
| 83B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
