Пилотные гидролинии (1-2) — HITACHI ZX55UR

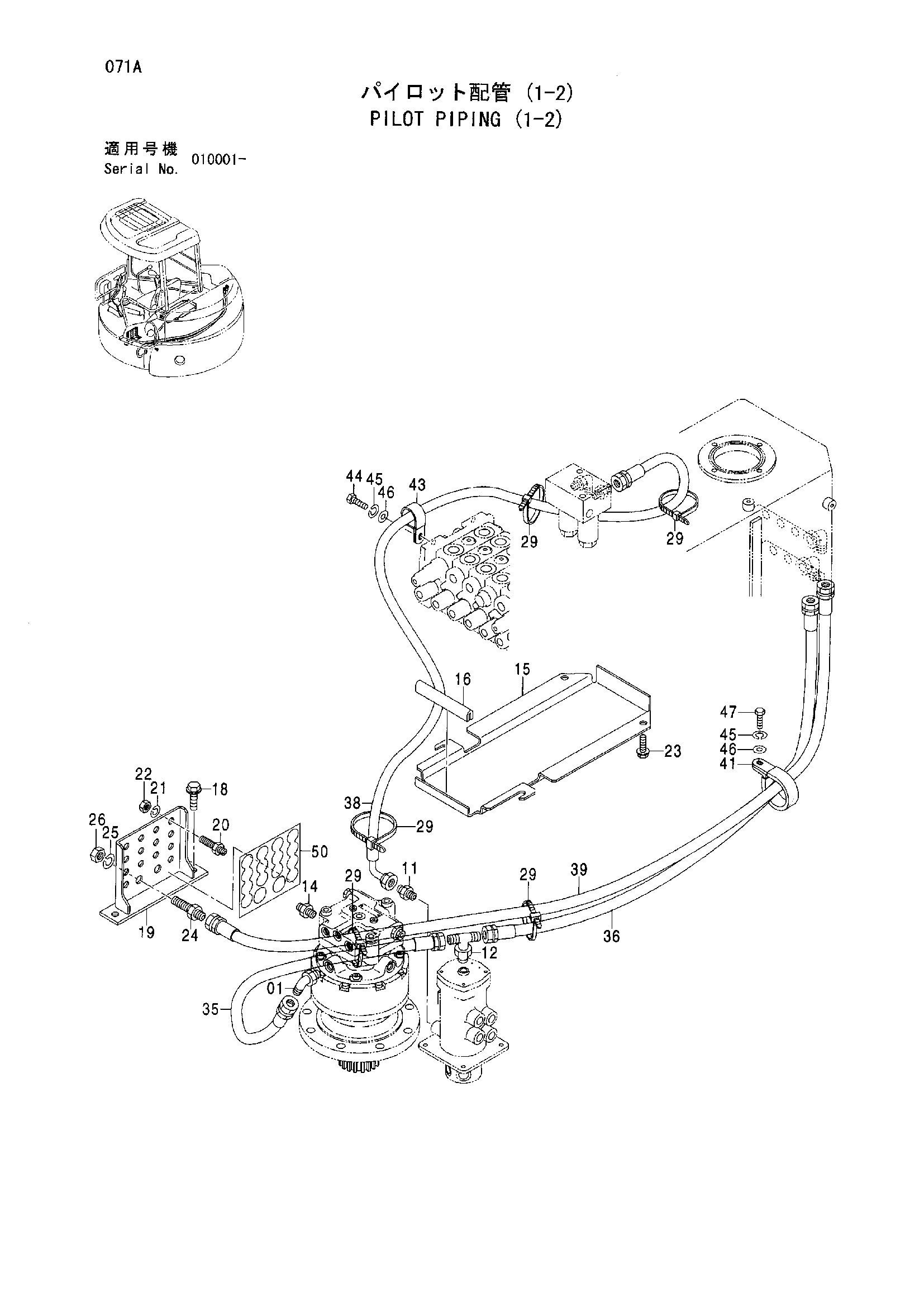

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4434982	Угловой штуцер	1
01A	4509180	Уплотнительное кольцо	1
11	4042030	Адаптер	1
11A	957366	Уплотнительное кольцо	1
12	4406059	Тройник	1
12A	957366	Уплотнительное кольцо	1
14	4405667	Адаптер	1
14A	957366	Уплотнительное кольцо	1
15	3095815	Крышка	1
16	4346355	Амортизатор	1
18	J051020	Болт с шайбой	2
18	J271020 замена: J901020	Болт с шайбой	2
18	J271020 замена: J222010	Болт с шайбой	2
19	8088885	Кронштейн	1
20	4409739	Адаптер	14
21	J252212 замена: A590912	Пружинная шайба	14
21	A590912	Пружинная шайба	14
22	J231212 замена: J950012	Гайка	14
22	J950012	Гайка	14
23	J051025	Болт с шайбой	4
23	J271025 замена: J901025	Болт с шайбой	4
23	J271025 замена: J222010	Болт с шайбой	4
24	4409740	Адаптер	2
25	J252214 замена: A590914	Пружинная шайба	2
25	A590914	Пружинная шайба	2
26	J231214 замена: J950014	Гайка	2
26	J950014	Гайка	2
29	4055312	Ленточный зажим	5
35	4477732	Шланг (DB)	1
36	4477733	Шланг (CT)	1
38	4477734	Шланг (B)	1
39	4477735	Шланг (JT)	1
41	4190265	Зажим	1
43	4190272	Зажим	1
44	J971016 замена: J901016	Болт	1
44	J901016	Болт	1
45	J252210 замена: A590910	Пружинная шайба	2
45	A590910	Пружинная шайба	2
46	J253110 замена: A590110	Плоская шайба	2
46	A590110	Плоская шайба	2
47	J971020 замена: J901020	Болт	1
47	J901020	Болт	1
50	3095883	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
