Кабина детали — HITACHI ZX55UR

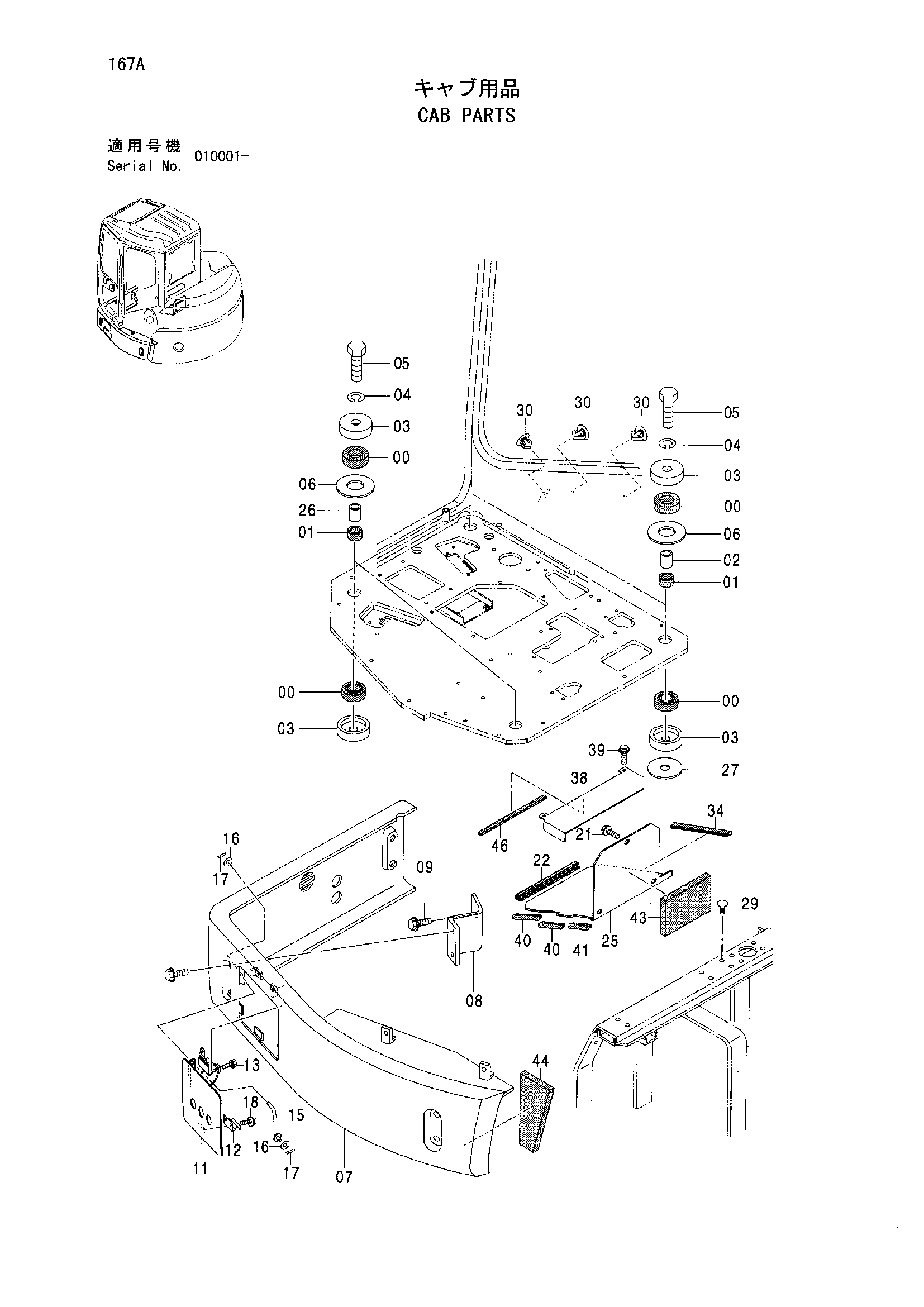

Заводская схема «Кабина детали» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4200084	Резиновая прокладка	8
01	4200085	Резиновая прокладка	4
02	4200086	Проставка	2
03	4203878	Ограничитель	8
04	J252216 замена: A590916	Пружинная шайба	4
04	A590916	Пружинная шайба	4
05	J971675 замена: J901675	Болт	4
05	J901675	Болт	4
06	4408373	Проставка	4
07	6020456	Крышка	1
08	8073366	Кронштейн	1
09	J051030	Болт с шайбой	2
09	J271030 замена: J901030	Болт с шайбой	2
09	J271030 замена: J222010	Болт с шайбой	2
11	7042032	Крышка	1
12	4405877	Пружина	1
13	J090616	Болт с шайбой	2
13	J260616 замена: J900616	Болт с шайбой	2
13	J260616 замена: A590106	Болт с шайбой	2
15	9743982	Стойка	1
16	4345258	Шайба	2
17	4022696	Стопорный палец	2
18	J680408	Винт с шайбой	2
21	J051025	Болт с шайбой	3
21	J271025 замена: J901025	Болт с шайбой	3
21	J271025 замена: J222010	Болт с шайбой	3
22	4403242	Амортизатор	1
25	8090083	Крышка	1
26	4419213	Втулка	2
27	4419208	Проставка	2
29	4419745	Пробка	4
30	4288579	Пробка	3
34	4406491	Резиновое уплотнение	1
38	3092228	Крышка	1
39	J090820	Болт с шайбой	2
39	J260820 замена: J900820	Болт с шайбой	2
39	J260820 замена: A590108	Болт с шайбой	2
40	4447184	Резиновое уплотнение	2
41	4469178	Резиновое уплотнение	1
43	4483606	Резиновая прокладка	1
44	4483687	Резиновая прокладка	1
46	4484682	Резиновое уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
