Коллисион предотвращение система (1) — HITACHI ZX55UR

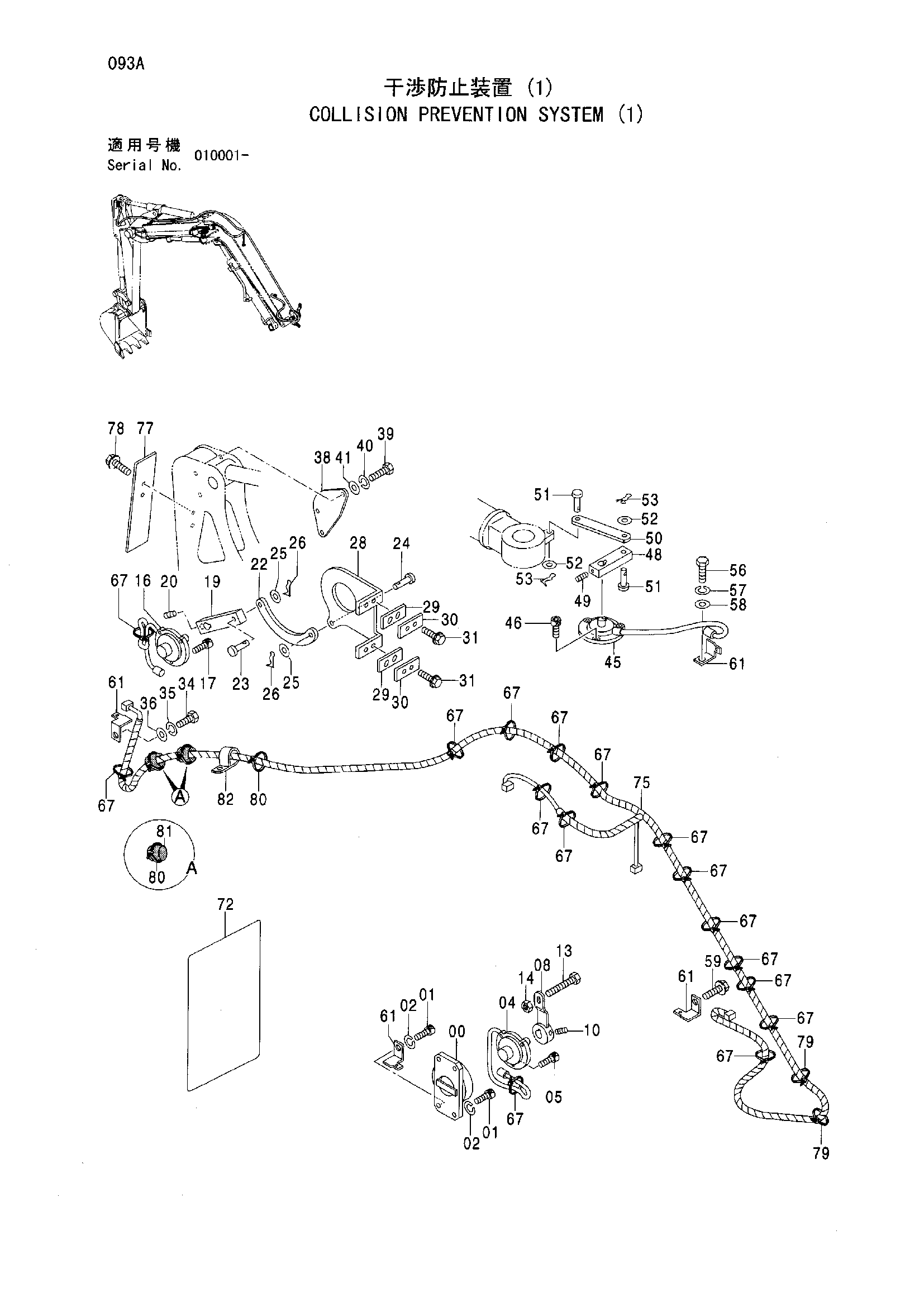

Заводская схема «Коллисион предотвращение система (1)» для HITACHI ZX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083801 | Сиденье | 1 |
| 01 | J771025 замена: J781025 | Болт с внутренним шестигранником | 4 |
| 01 | J781025 | Болт с внутренним шестигранником | 4 |
| 02 | J252210 замена: A590910 | Пружинная шайба | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 4483139 | Датчик угла | 1 |
| 05 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 05 | J780820 | Болт с внутренним шестигранником | 3 |
| 08 | 9759227 | Рычаг | 1 |
| 10 | M040612 | Установочный винт | 1 |
| 13 | M211080 замена: J901080 | Болт | 1 |
| 13 | J901080 | Болт | 1 |
| 14 | J231210 замена: J950010 | Гайка | 1 |
| 14 | J950010 | Гайка | 1 |
| 16 | 4483139 | Датчик угла | 1 |
| 17 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 17 | J780820 | Болт с внутренним шестигранником | 3 |
| 19 | 4435997 | Рычаг | 1 |
| 20 | M040612 | Установочный винт | 1 |
| 22 | 4471162 | Тяга | 1 |
| 23 | 4326438 | Палец | 1 |
| 24 | 4364790 | Палец | 1 |
| 25 | J253108 замена: A590108 | Плоская шайба | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 26 | 4402852 | Стопорный палец | 2 |
| 28 | 3094811 | Кронштейн | 1 |
| 29 | 4447268 | Пластина | 2 |
| 30 | 4447269 | Пластина | 2 |
| 31 | J090616 | Болт с шайбой | 4 |
| 31 | J260614 замена: J900614 | Болт с шайбой | 4 |
| 31 | J260614 замена: A590106 | Болт с шайбой | 4 |
| 34 | J971016 замена: J901016 | Болт | 1 |
| 34 | J901016 | Болт | 1 |
| 35 | J252210 замена: A590910 | Пружинная шайба | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 36 | J253110 замена: A590110 | Плоская шайба | 1 |
| 36 | A590110 | Плоская шайба | 1 |
| 38 | 4471218 | Крышка | 1 |
| 39 | J971016 замена: J901016 | Болт | 3 |
| 39 | J901016 | Болт | 3 |
| 40 | J252210 замена: A590910 | Пружинная шайба | 3 |
| 40 | A590910 | Пружинная шайба | 3 |
| 41 | J253110 замена: A590110 | Плоская шайба | 3 |
| 41 | A590110 | Плоская шайба | 3 |
| 45 | 4483139 | Датчик угла | 1 |
| 46 | J770816 замена: J780816 | Болт с внутренним шестигранником | 3 |
| 46 | J780816 | Болт с внутренним шестигранником | 3 |
| 48 | 4402976 | Рычаг | 1 |
| 49 | M040612 | Установочный винт | 1 |
| 50 | 4326439 | Тяга | 1 |
| 51 | 4326438 | Палец | 2 |
| 52 | J253108 замена: A590108 | Плоская шайба | 2 |
| 52 | A590108 | Плоская шайба | 2 |
| 53 | 4402852 | Стопорный палец | 2 |
| 56 | J971016 замена: J901016 | Болт | 1 |
| 56 | J901016 | Болт | 1 |
| 57 | J252210 замена: A590910 | Пружинная шайба | 1 |
| 57 | A590910 | Пружинная шайба | 1 |
| 58 | J253110 замена: A590110 | Плоская шайба | 1 |
| 58 | A590110 | Плоская шайба | 1 |
| 59 | J051020 | Болт с шайбой | 1 |
| 59 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 59 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 61 | 4257159 | Кронштейн | 4 |
| 67 | 4055311 | Ленточный зажим | 15 |
| 72 | 2048756 | Информационная табличка | 1 |
| 75 | 3095030 замена: 3098131 | Жгут проводов | 1 |
| 75 | 3098131 | Жгут проводов | 1 |
| 77 | 4476393 | Крышка | 1 |
| 78 | J051020 | Болт с шайбой | 2 |
| 78 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 78 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 79 | 4371049 | Ленточный зажим | 3 |
| 80 | 4323613 | Ленточный зажим | 3 |
| 81 | 4447140 | Резиновая прокладка | 2 |
| 82 | 4190253 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
